带快开吊臂结构的法兰式人孔装置

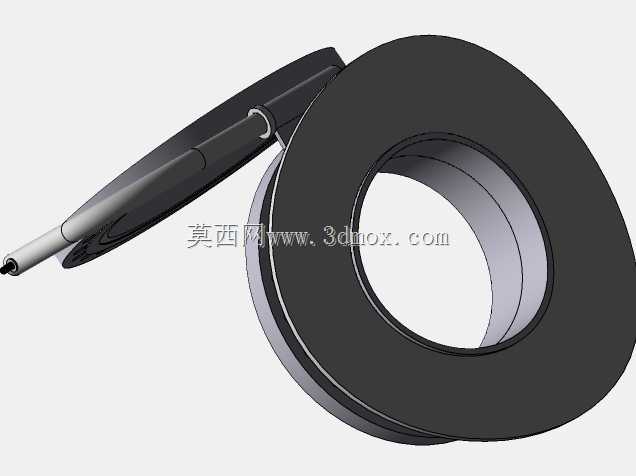

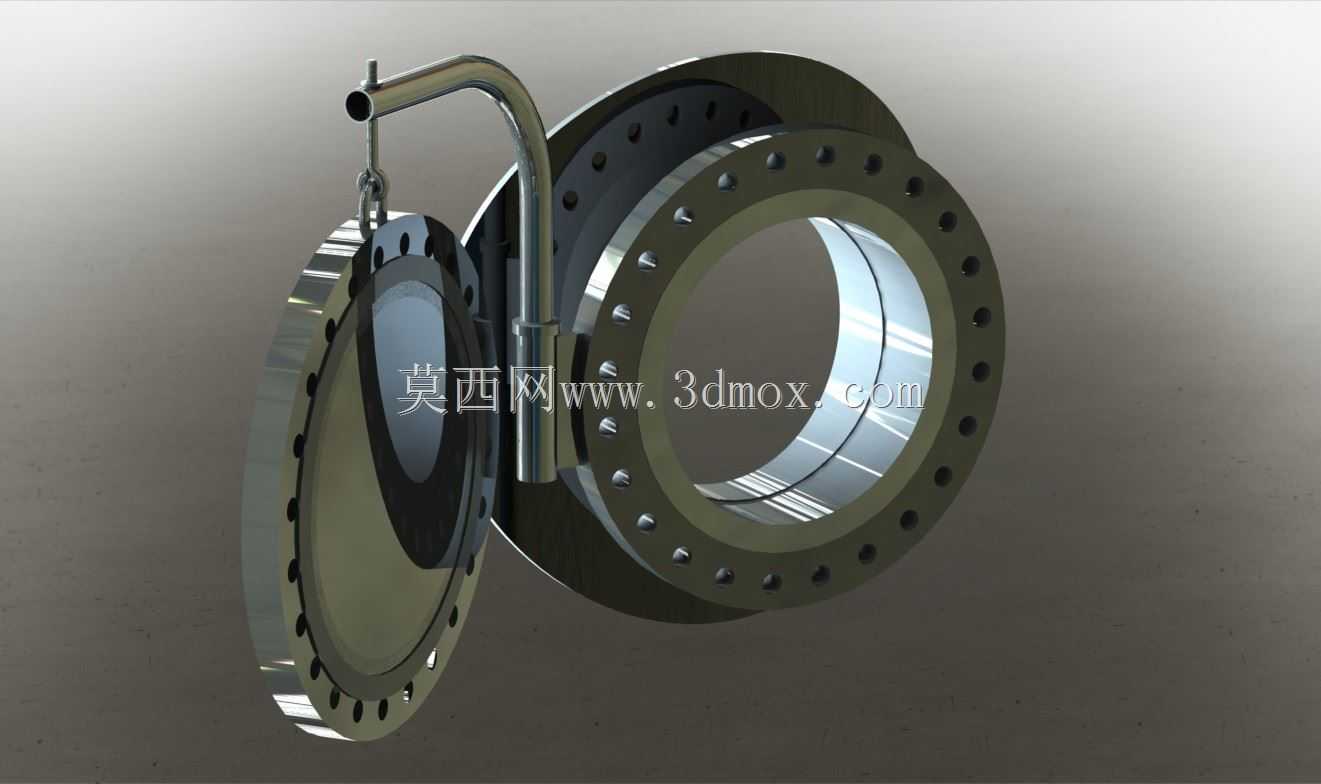

　　在承压类储运设备、反应类容器以及大型工业管道的设计环节中，人孔是保障运维人员进入设备内部完成检修、清理、部件更换作业的核心通道结构，这款带吊臂的法兰式人孔，主要适配常压至中低压工况的钢制容器，常见应用场景包括立式储液罐、卧式反应釜、大型蒸汽管道的检修段、市政给排水承压管网的检修节点等位置。从实际使用逻辑出发，这类人孔的设计首先要平衡密封可靠性与操作便捷性，不同于无支撑的平盖人孔需要多人配合搬移孔盖，这款结构集成了弯管式吊臂回转结构，孔盖通过铰接吊点与弯臂连接，开启时只需松开紧固件，即可通过吊臂的回转将孔盖旋转移开至通道侧方，单人即可完成启闭操作，大幅降低运维作业的劳动强度，也避免了孔盖拆卸后放置不当带来的磕碰、密封面损伤问题。

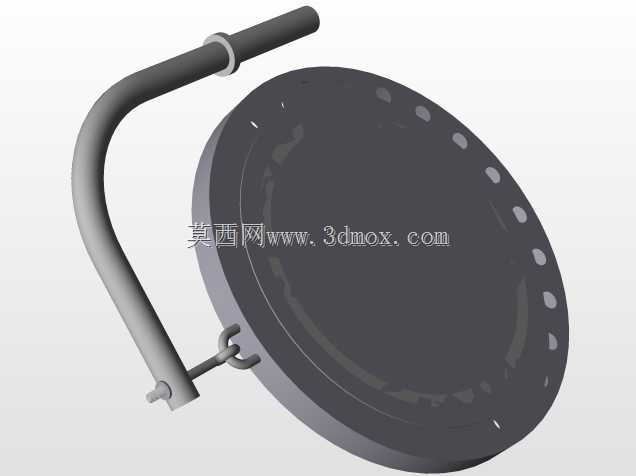

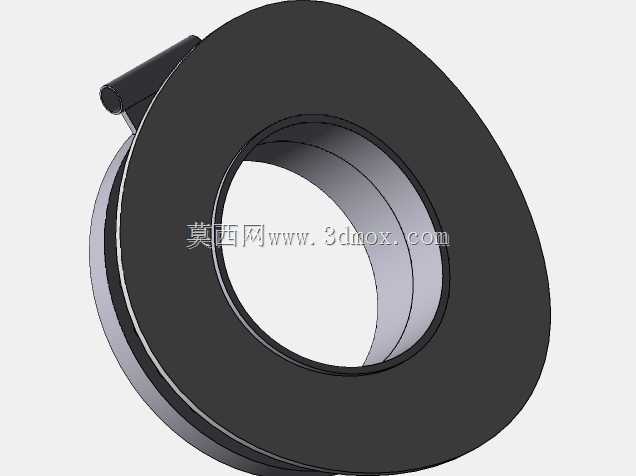

　　结构设计上，主体采用带颈对焊法兰作为连接基座，法兰盘沿圆周均匀分布螺栓通孔，安装时可与设备筒体上的配对法兰通过螺栓副紧固，中间夹装耐温耐腐的密封垫片，保证承压状态下的介质无泄漏；法兰的内孔通径按照常规人员进出的作业需求设置，预留足够的通行空间，同时法兰颈部的过渡段做了圆弧处理，减少与筒体焊接时的应力集中，避免长期承压运行下焊缝位置出现疲劳裂纹。孔盖部分采用与法兰匹配的圆盘式结构，密封面加工有定位槽用于嵌装密封件，孔盖边缘同样分布与主法兰对应的螺栓孔，关闭时通过均匀拧紧螺栓实现密封面的均匀压紧；连接孔盖与吊臂的吊点设置在孔盖的偏心位置，配合吊臂端部的回转间隙，孔盖在旋合关闭时可自动找正密封面位置，不会出现偏斜卡滞的问题。

　　吊臂的弯管结构采用刚性足够的无缝钢管弯折成型，底部通过固定支座与主法兰的外侧筒体焊接连接，支座位置设置了耐磨衬套，保证吊臂回转时的顺畅度，同时限制吊臂的轴向窜动，避免长期使用后吊臂下垂导致孔盖与法兰密封面错位。从安装边界来看，这类人孔在设备筒体上开孔时，需要按照法兰的外径预留焊接位置，同时要考虑吊臂回转所需的侧向空间，安装位置需避开设备外部的加强筋、管线支架等附属结构，保证孔盖开启时可完全旋出通道范围，不会与周边部件产生干涉；法兰与筒体的焊接需采用全焊透结构，焊后需对焊缝进行无损检测，消除焊接缺陷带来的泄漏隐患。在功能特性层面，这款人孔的密封结构可根据输送介质的特性适配不同材质的密封垫片，比如油品介质可采用耐油橡胶石棉垫，

　　蒸汽类高温介质可采用金属缠绕垫，腐蚀性介质可采用聚四氟乙烯包覆垫，适配不同行业的工况需求；吊臂的回转角度经过优化，开启后孔盖不会遮挡人孔通道，运维人员进出时无需额外挪动孔盖，同时吊臂的承重能力经过校核，可承受孔盖的全重，不会出现长期使用后吊臂变形的问题。不同于快开式压力人孔的带压锁紧结构，这款人孔采用螺栓紧固的密封形式，密封可靠性更高，可适配更高压力等级的工况，同时吊臂的辅助支撑结构又兼顾了操作的便捷性，解决了传统螺栓紧固人孔启闭操作繁琐、孔盖搬运困难的痛点。在实际选型应用中，需要根据设备的设计压力、工作温度、介质腐蚀性来匹配法兰的材质、密封垫片类型以及螺栓的强度等级，同时要根据设备筒体的壁厚调整法兰颈部的焊接坡口形式，保证焊接连接的结构强度；安装时需保证主法兰与筒体开孔的同轴度，法兰密封面与筒体轴线的垂直度需控制在公差范围内，避免孔盖安装后出现密封面偏压导致的泄漏问题。日常运维过程中，启闭人孔时需注意对称松开螺栓，避免孔盖单侧受力导致密封面变形，吊臂的回转铰接位置需要定期加注润滑脂，保证回转动作顺畅，密封垫片每次开启后需检查是否有损伤，出现老化、压痕、破损时需及时更换，保证再次关闭后的密封性能。
