轨道车辆油轮分总成结构三维设计

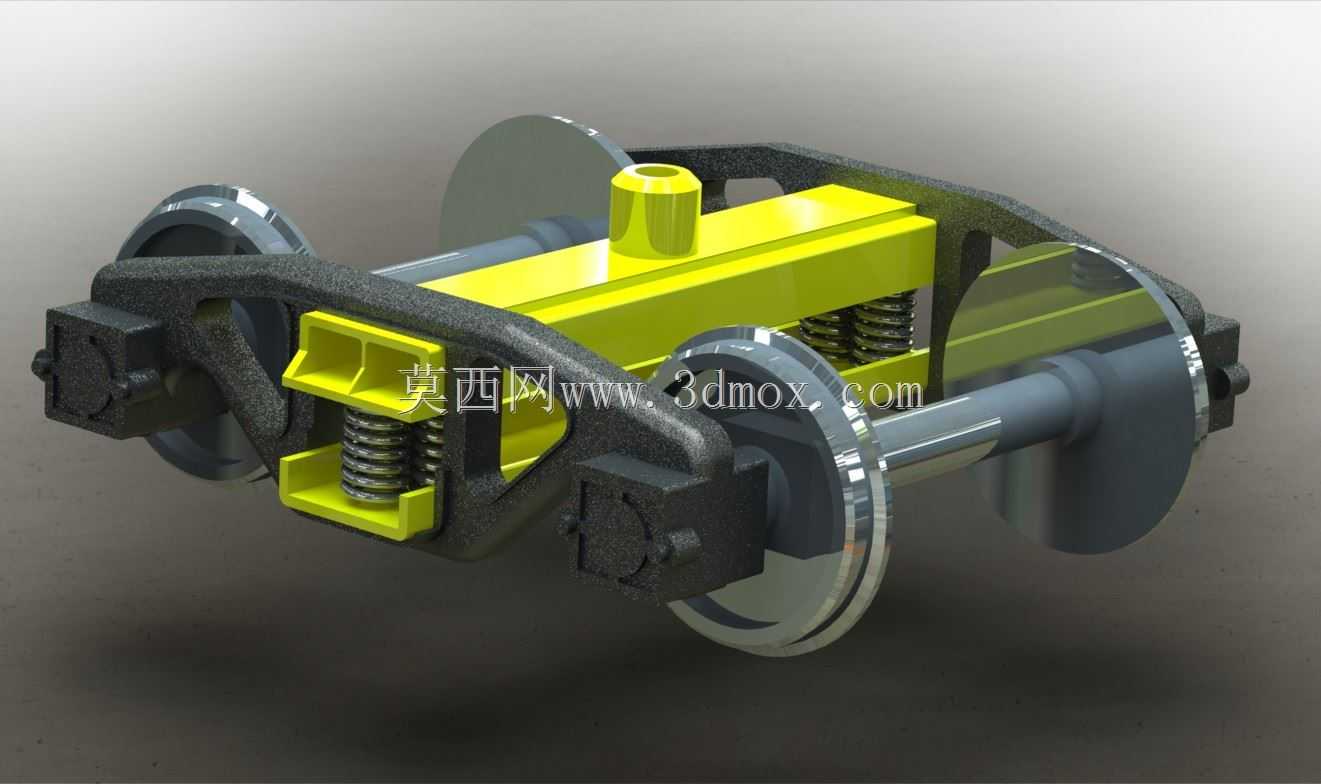

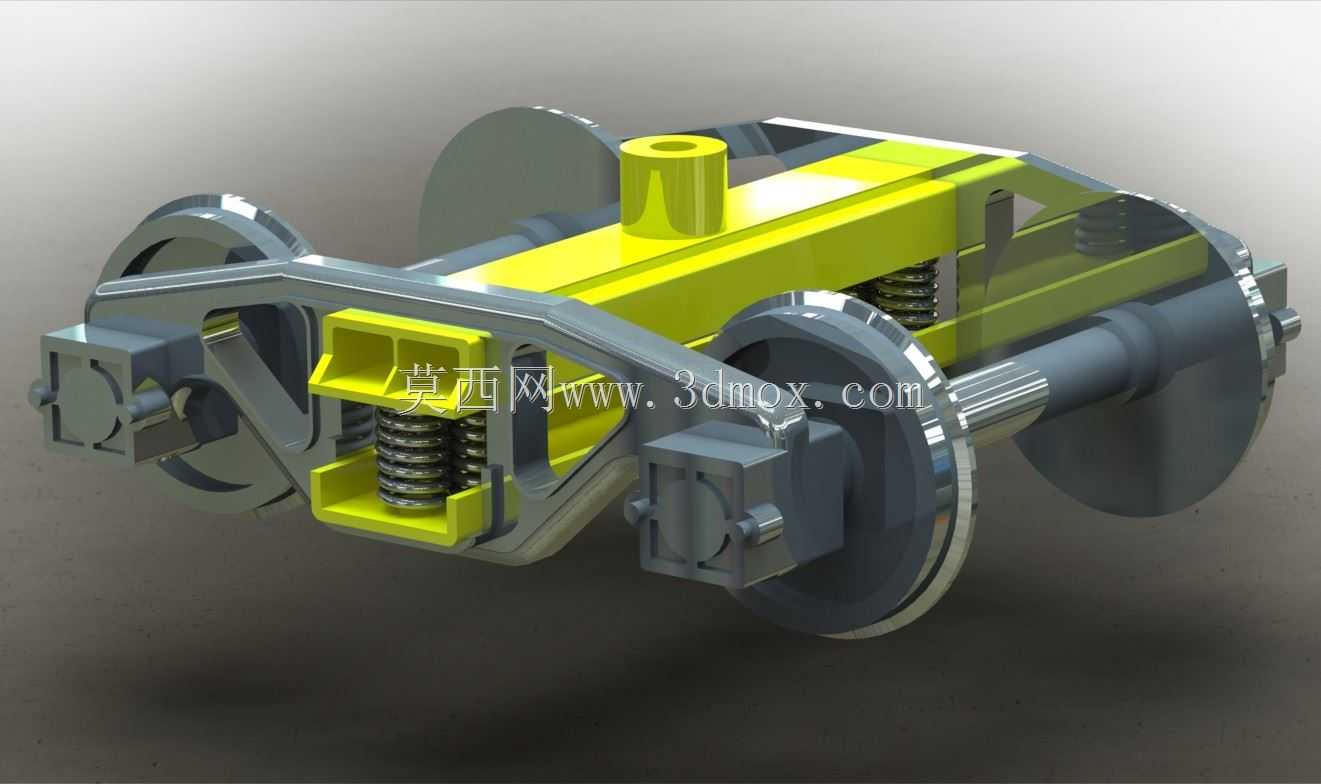

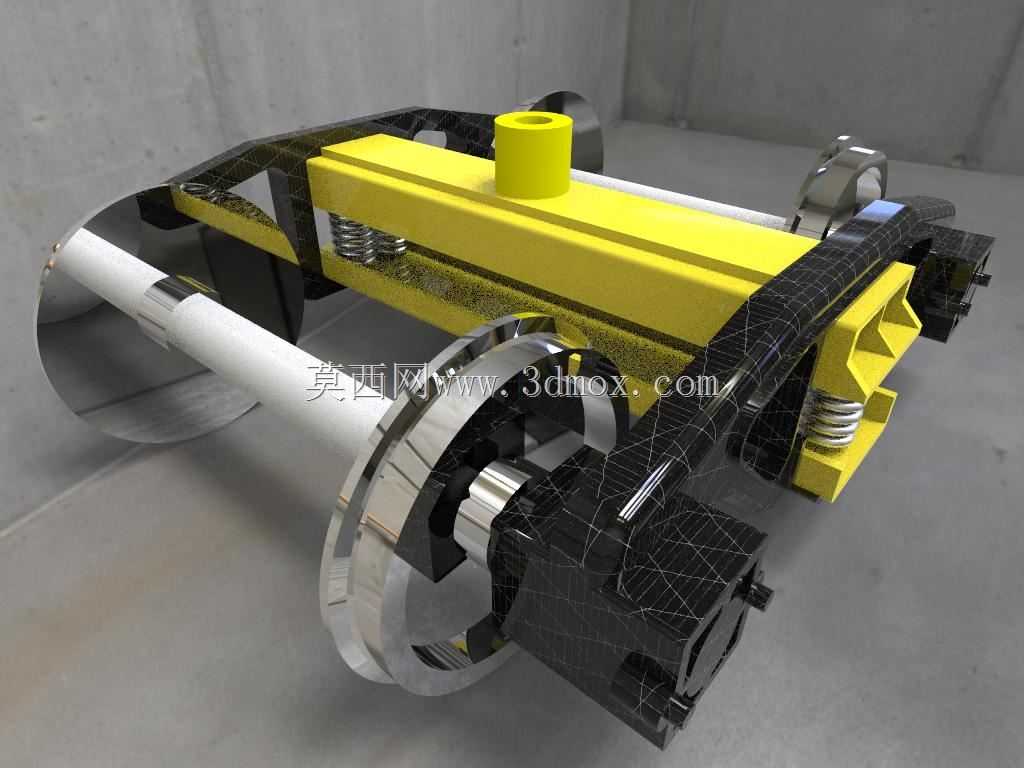

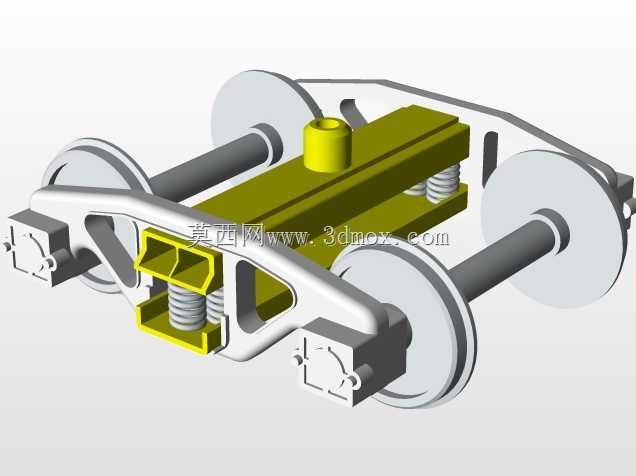

　　该油轮分总成属于轨道类走行部的核心承载走行组件，主要应用于厂内轨道输送平车、小型轨道巡检设备、轻型轨道工程机具的走行系统中，承担整机重量承载、沿轨道导向走行、运行过程中振动缓冲的核心功能，区别于传统铁路车辆的大载重轮对结构，该组件适配小吨位、低速运行的轨道类作业设备，在厂区物料转运、隧道内轨道巡检、仓储区轨道输送场景中有着广泛的应用空间。

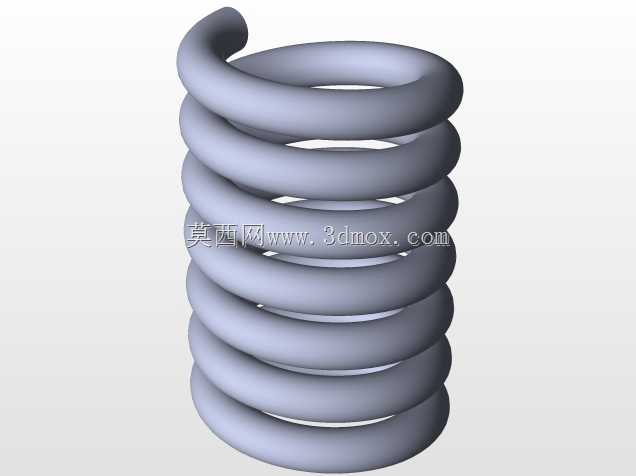

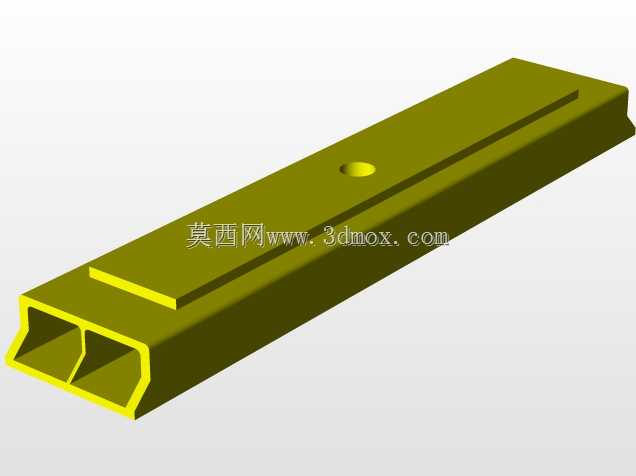

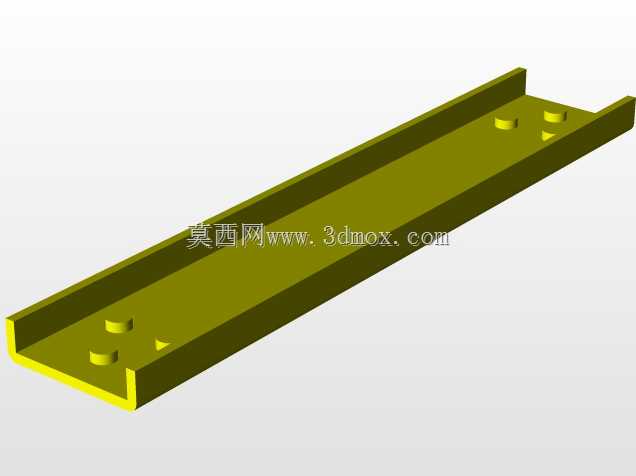

　　从结构功能来看，组件核心包含轮对轴体、两侧走行轮、承载横梁、减振弹簧组、侧架定位结构几个核心部分。中间的横向承载横梁为主要的载荷传递部件，上部设置的圆柱形安装凸台用于和上部车架主体进行螺栓定位连接，设备整机的垂向载荷通过该凸台传递至横梁结构，再通过横梁两侧的弹簧组将载荷分散传递至两侧的侧架结构，最终通过侧架上的轴承安装位将载荷传递至轮轴与走行轮，作用于轨道顶面。两侧布置的圆柱螺旋压缩弹簧承担垂向减振功能，当设备经过轨道接缝、轨面局部不平整位置时，弹簧可吸收轮端传递的垂向冲击，避免刚性冲击直接传递至上部车架，保护上部搭载的作业部件、电控元件不受振动损坏，同时弹簧的预紧行程设计匹配该组件额定承载下的静挠度要求，保证运行过程中轮对始终贴紧轨面，不会出现单侧轮缘脱空的风险。

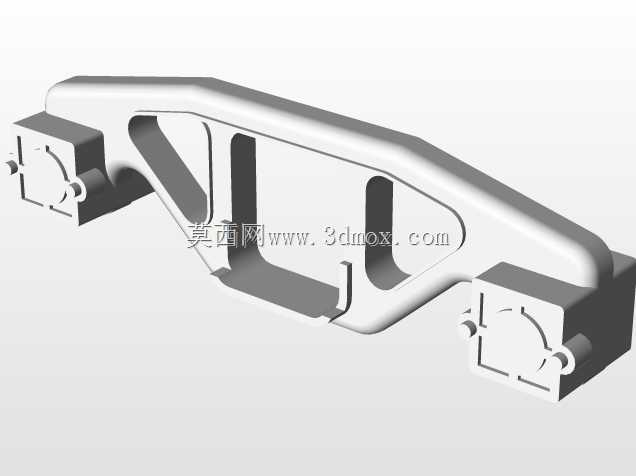

　　走行轮采用带轮缘的钢制轮体结构，轮缘内侧与轨道侧面保留标准设计间隙，轮缘高度适配常用的轻型钢轨截面尺寸，运行过程中轮缘承担导向功能，防止轮对脱离轨道，轮体与轴之间采用滚动轴承配合，降低运行过程中的转动阻力，减少轮轴磨损，延长组件的维护周期。两侧的侧架结构为焊接成型的框架结构，既承担弹簧的定位安装功能，下部设置的轴承座卡槽用于固定轮轴两端的轴承外圈，侧架上的定位凸台与横梁端部的导向槽配合，限制侧架与横梁之间的横向相对位移，仅允许垂向的弹簧伸缩动作，避免运行过程中出现横向错位导致轮对偏磨。

　　设计过程中首先明确了组件的额定承载上限，以此为依据计算弹簧的线刚度、簧丝直径与有效圈数，保证在额定载荷下弹簧的压缩量处于合理区间，不会出现压并失效也不会因刚度过大导致减振效果不足。轮对的轮距尺寸严格匹配对应轨道的轨距设计要求，轮缘内侧距留有符合轨道运行规范的安全间隙，避免过曲线时出现轮缘卡滞。横梁上的安装凸台位置根据上部车架的安装接口坐标确定，凸台中心与轮对中心的横向、垂向位置偏差控制在机械加工允许的公差范围内，保证上部设备安装后重心落在轮对的中心支撑区域内，避免偏载导致单侧轮压过大加剧轮面磨损。

　　安装边界方面，该组件整体为模块化设计，上部仅需通过凸台上的安装孔与车架进行螺栓连接即可完成装配，无需在现场进行额外的焊接或配加工序，轮对部分的轴向尺寸、侧架的外侧宽度均适配对应轨道的安装限界要求，不会超出设备运行的空间边界，弹簧的安装位置预留了足够的维护空间，后期更换弹簧时无需拆卸整个轮对结构，仅需顶起横梁即可完成弹簧的更换作业，降低现场维护的工作量。轮轴的轴径尺寸根据额定载荷下的弯曲强度计算确定，保证在最大动载荷冲击下轴体的弯曲应力、剪切应力均处于材料许用应力范围内，侧架的截面形状经过拓扑优化，在保证结构强度的前提下尽可能降低组件整体自重，减少走行过程中的惯性冲击。

　　在实际应用场景中，这类油轮分总成常配套于无动力轨道平车作为被动走行部件，也可在一侧轮端加装驱动链轮或齿轮，作为主动走行轮组使用，适配不同动力配置的轨道设备需求。组件的各配合面均设置了对应的公差要求，轴承安装位采用过盈配合保证连接可靠性，弹簧安装座采用定位止口限制弹簧的横向位移，避免运行过程中弹簧出现窜动脱出的问题。轮体的踏面设计为匹配轨面的锥度形状，在直线运行时具备自动对中的功能，减少轮缘与轨侧的持续摩擦，降低运行阻力与轮缘磨损速度，过曲线时锥度踏面可适配内外轮的转速差，减少轮对的滑动磨损。
