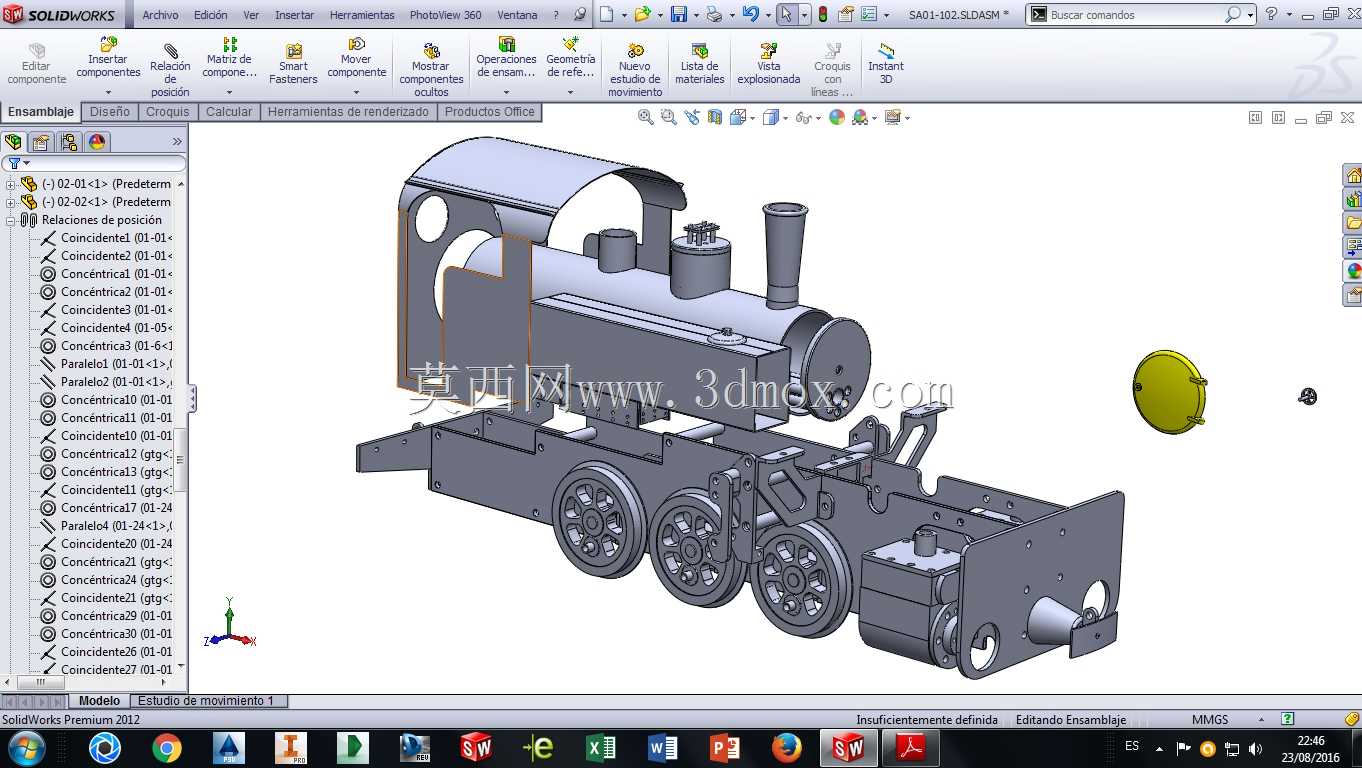

迷你复古蒸汽机车结构设计

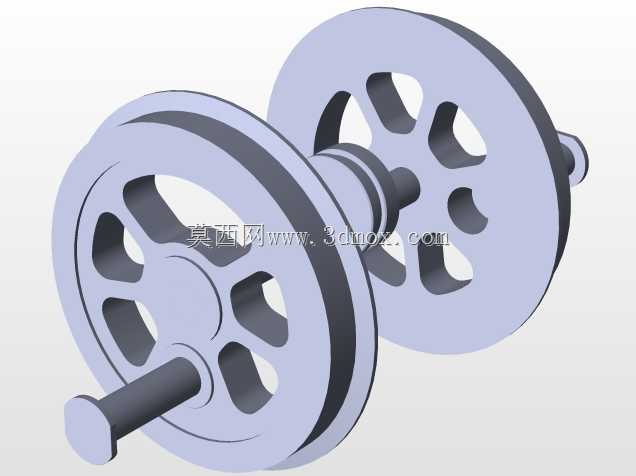

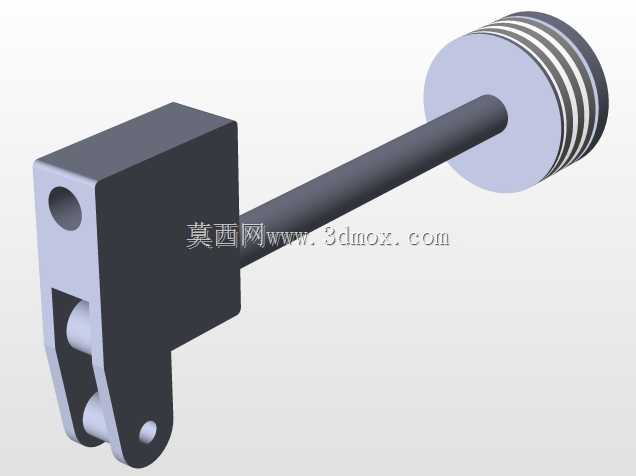

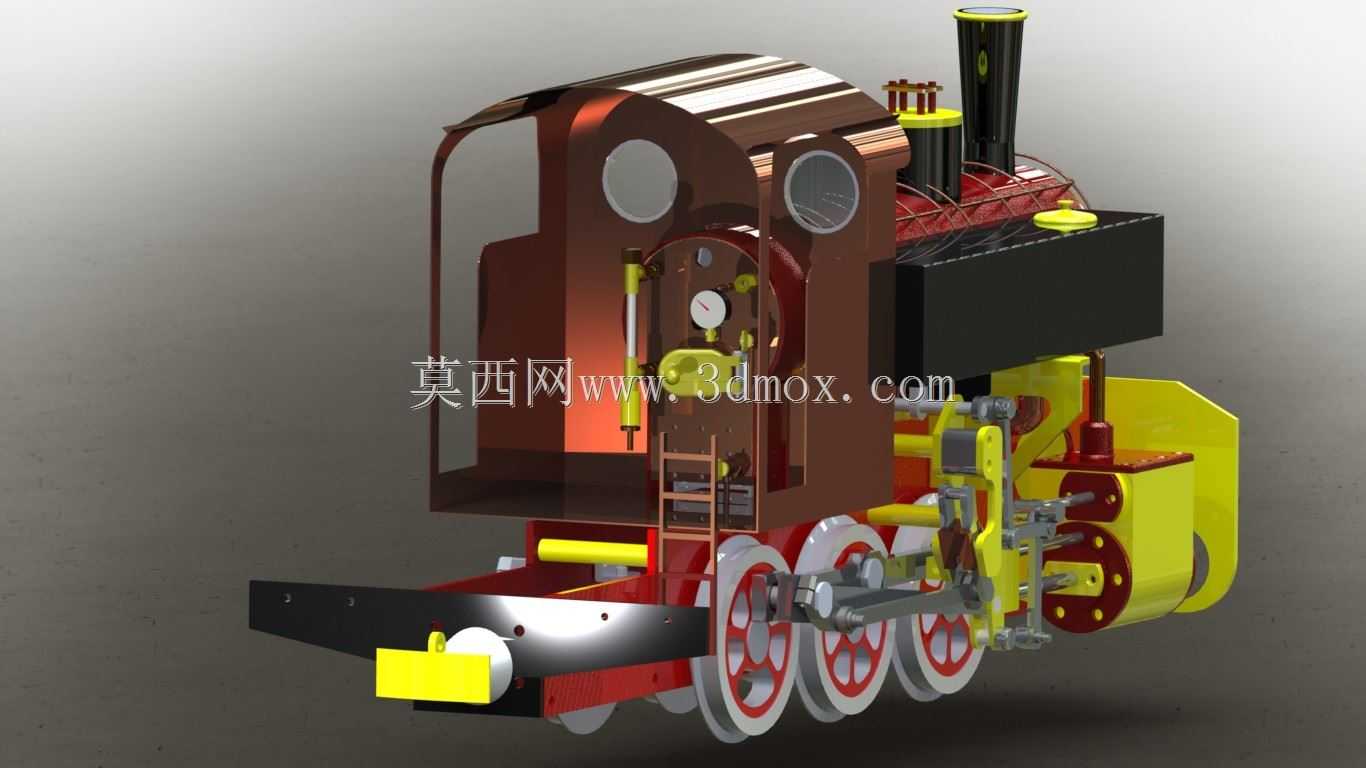

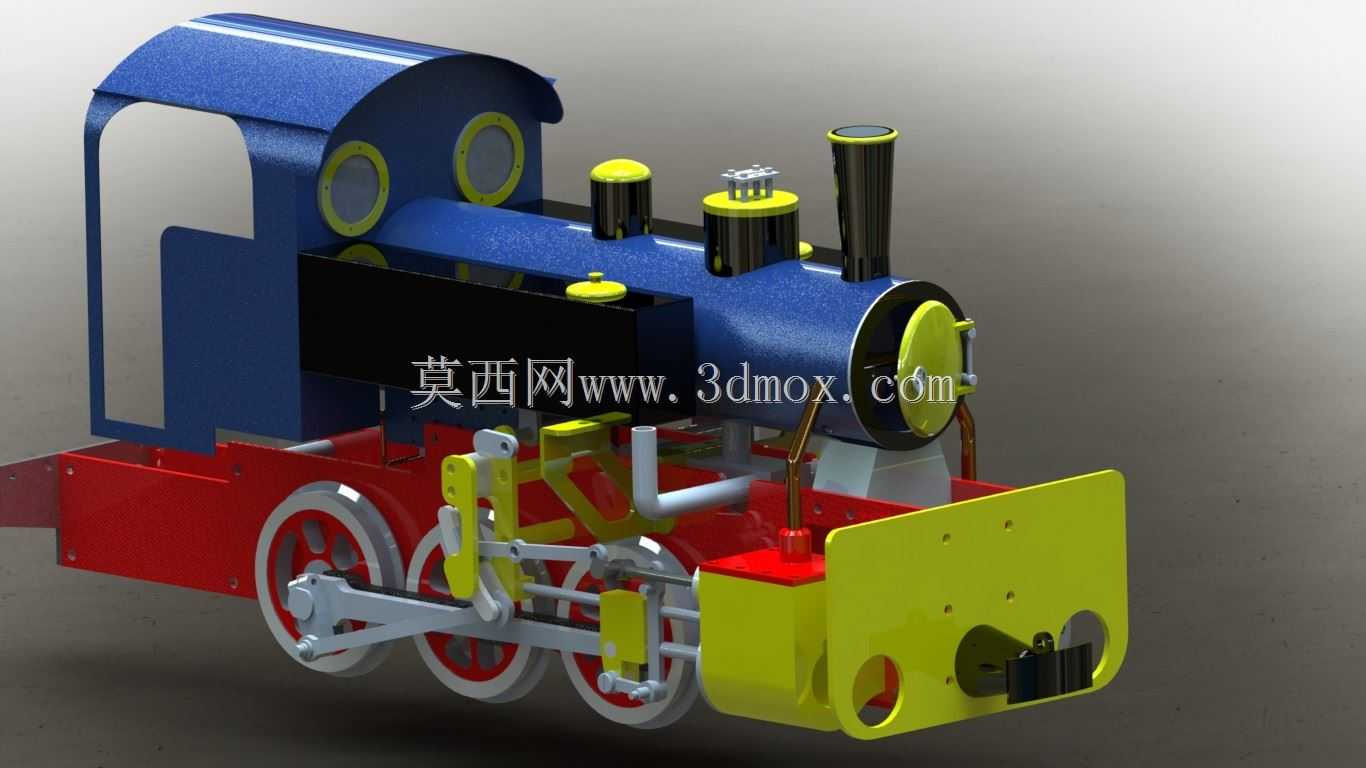

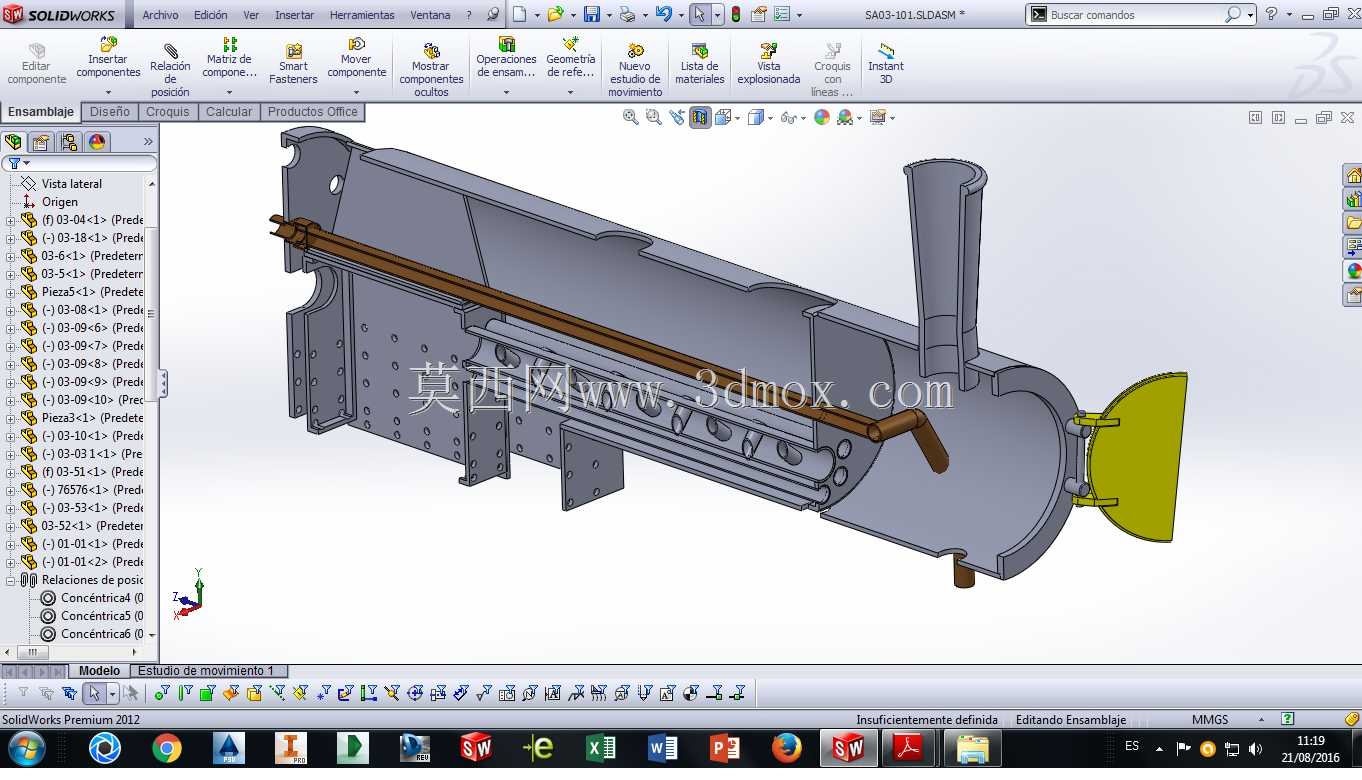

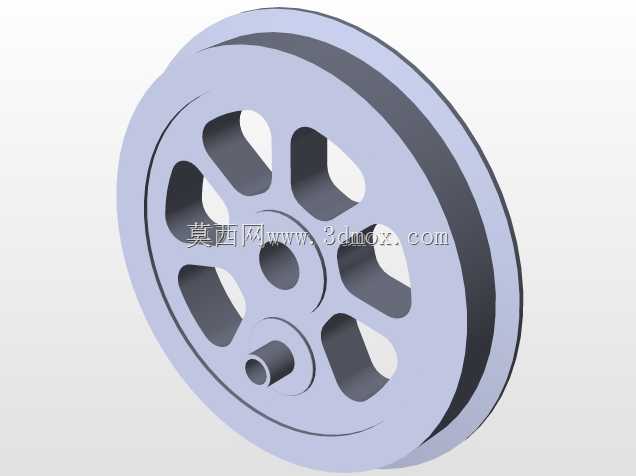

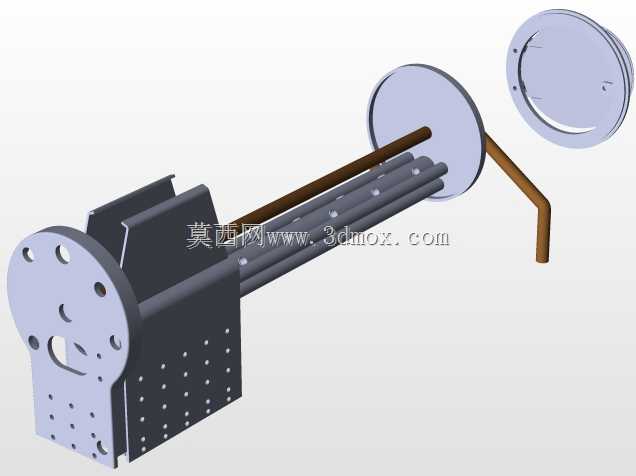

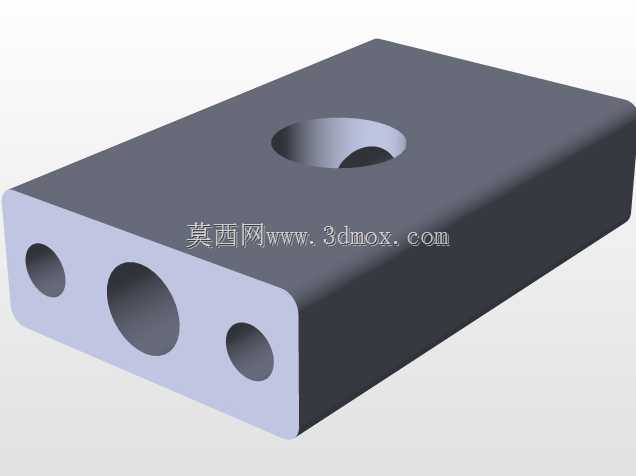

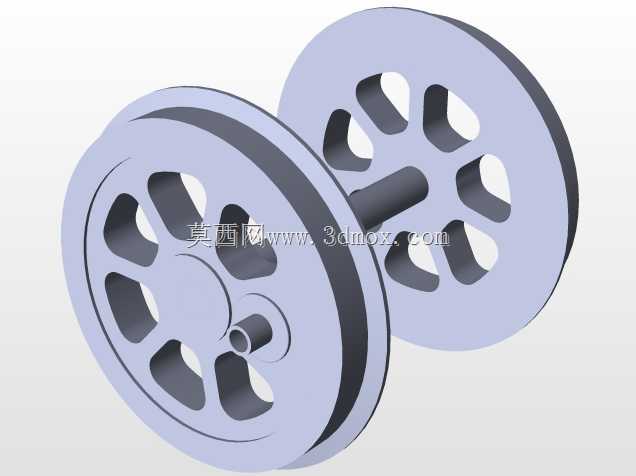

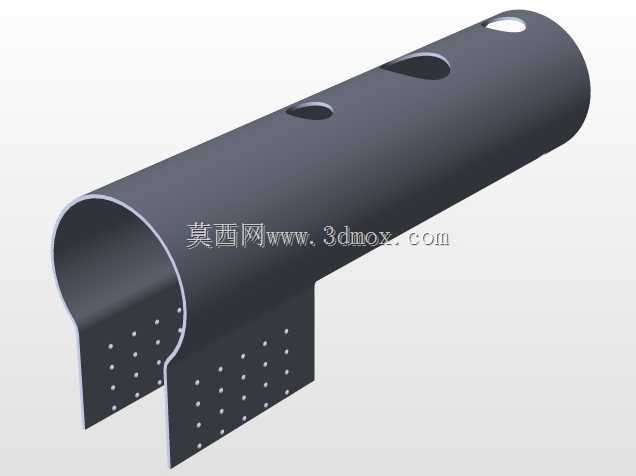

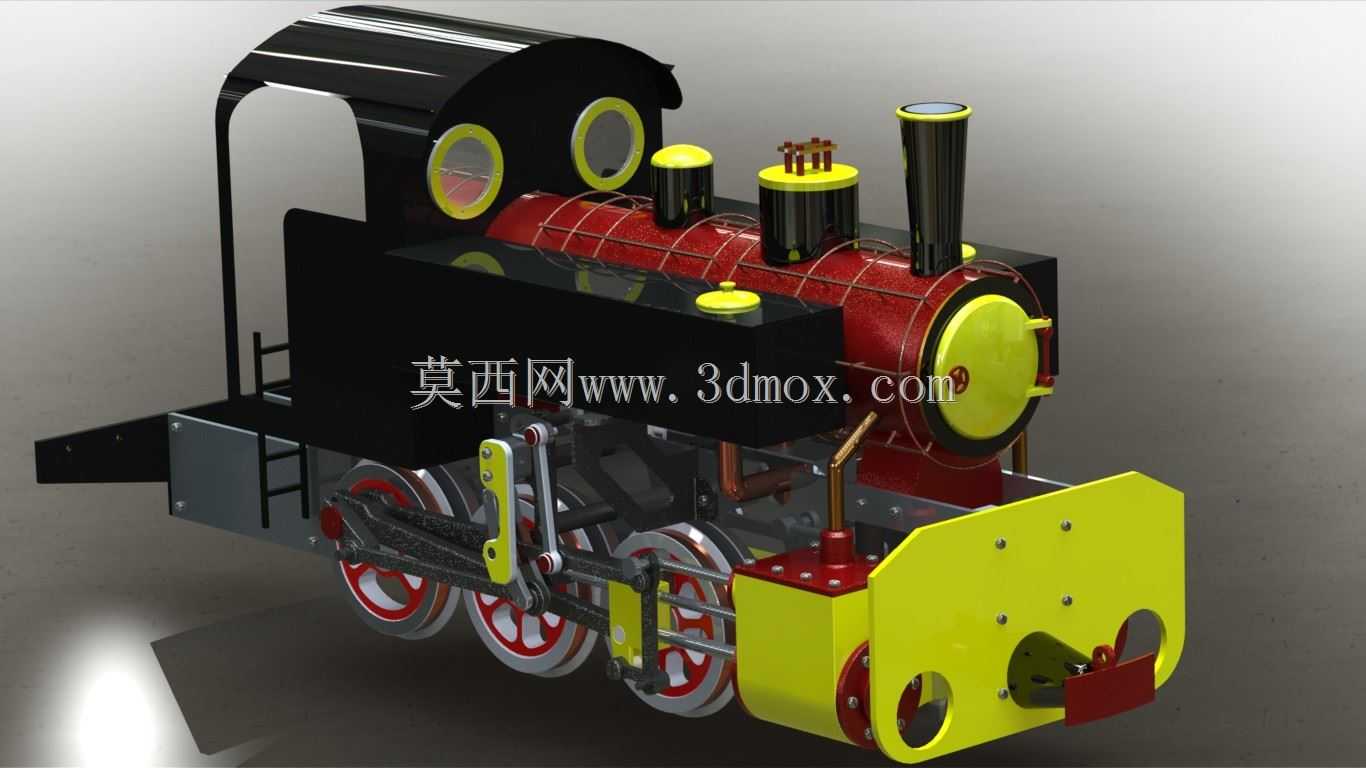

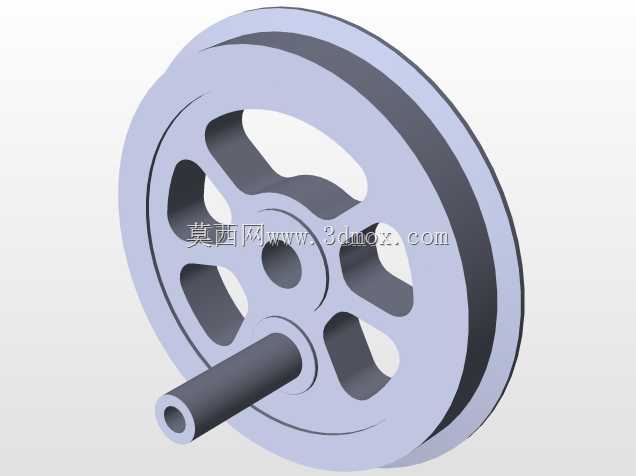

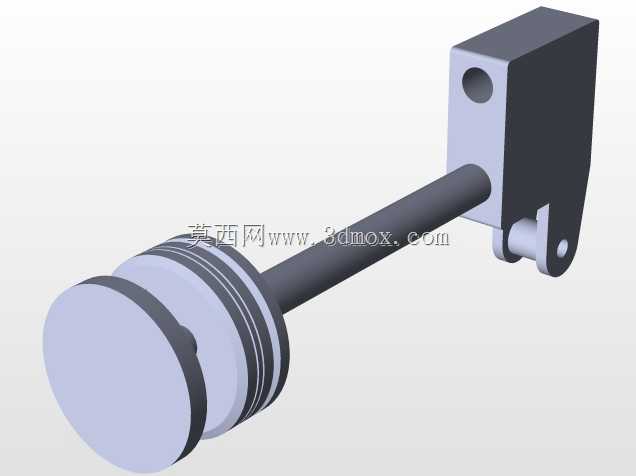

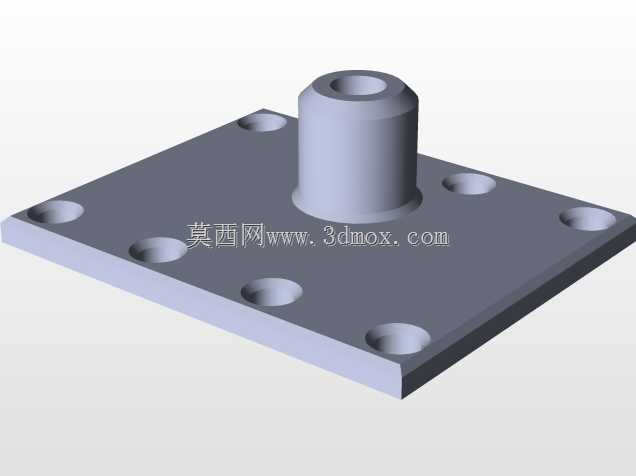

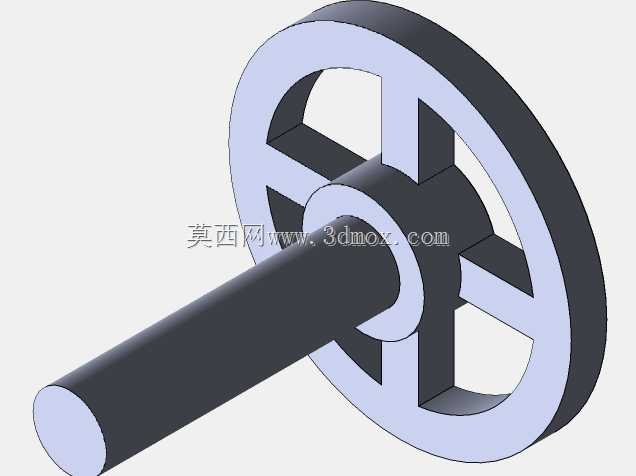

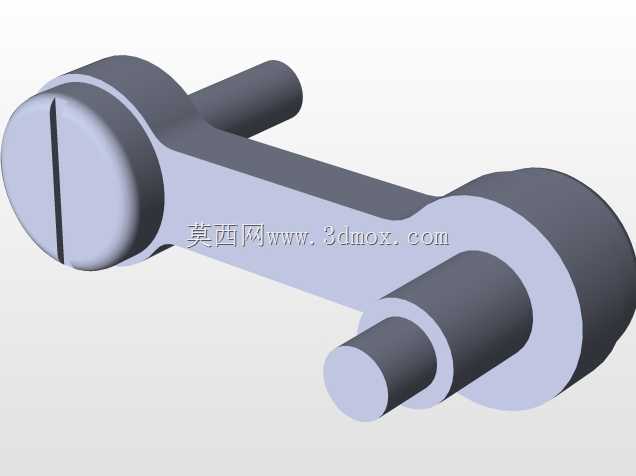

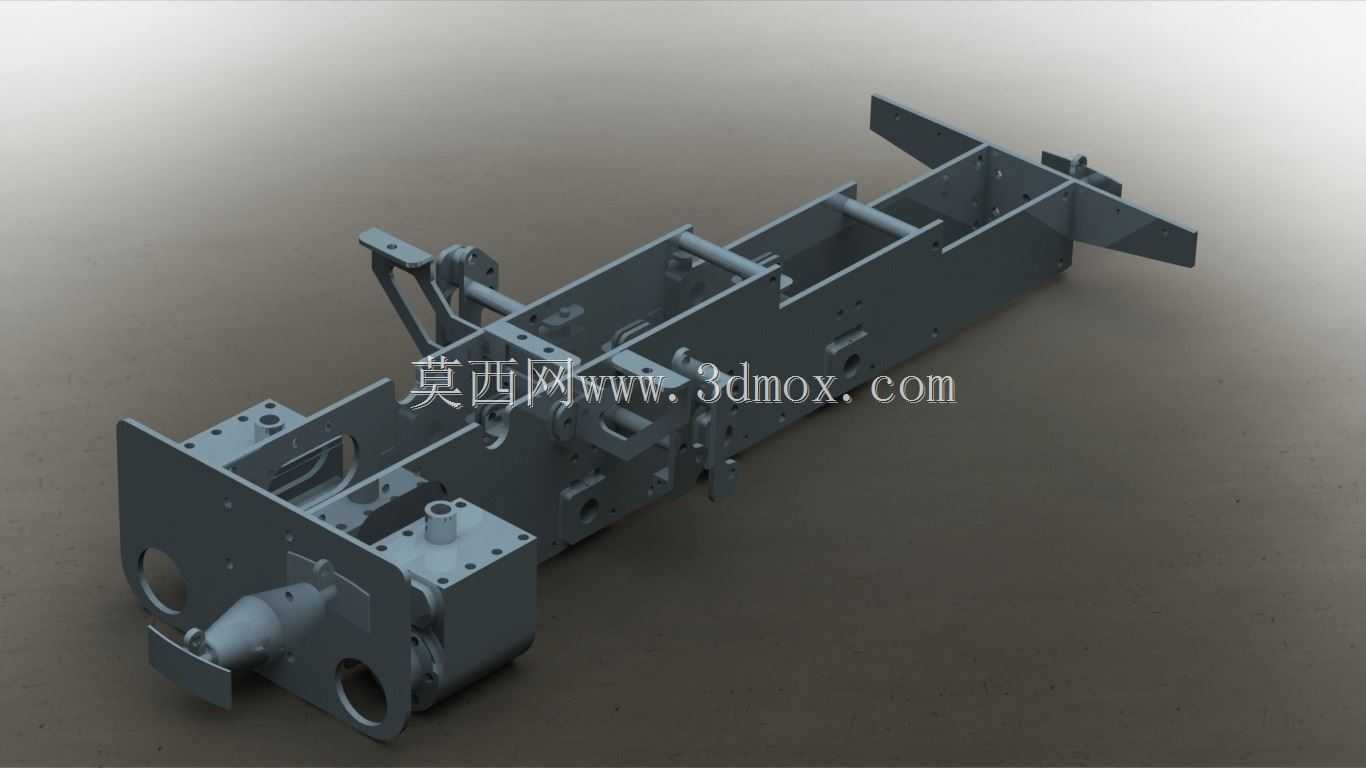

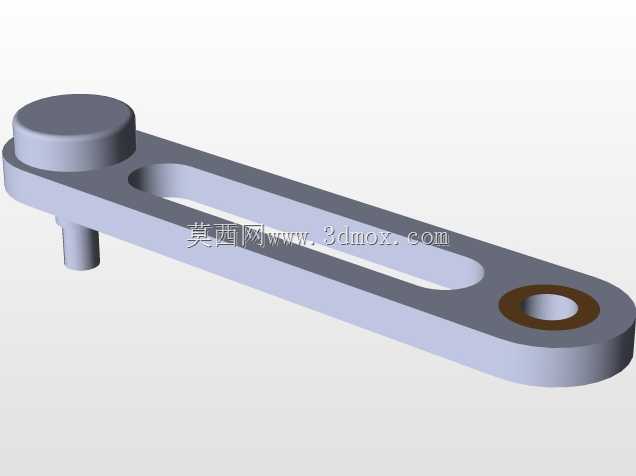

　　这款小型蒸汽机车的三维结构设计，主要面向园区观光、主题乐园接驳、科普教具展示这类场景做适配，整体结构在保留经典蒸汽机车机械特征的前提下，做了小型化的适配调整，兼顾展示性与实际运行的结构可靠性。从走行部结构来看，采用三轴轮对布局，轮对之间通过曲柄连杆机构实现动力传递，连杆与主动轮的连接位做了偏心距匹配，保证蒸汽活塞的往复运动可以顺畅转化为轮对的旋转扭矩，轮缘的尺寸按照窄轨运行的边界做了收窄设计，适配景区常见的迷你轨道铺设规范，轮对与车架的连接采用滑动轴承座配合弹簧减震的结构，既保留了老式机车的机械观感，也能在小半径弯道通过时提供足够的偏转余量，避免卡轨问题。上部的锅炉部分做了分层结构设计，外层的锅炉壳体采用圆弧过渡造型，

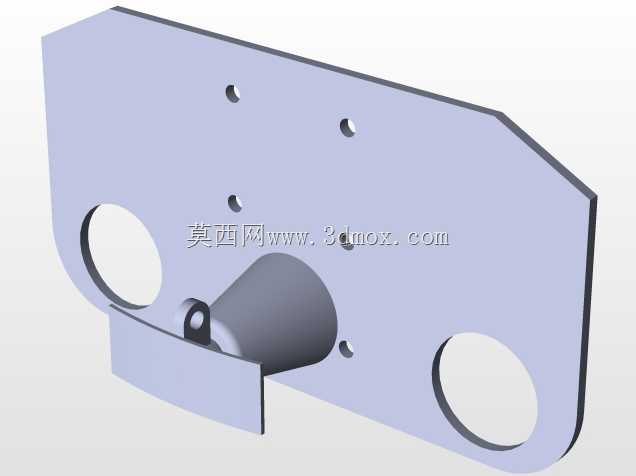

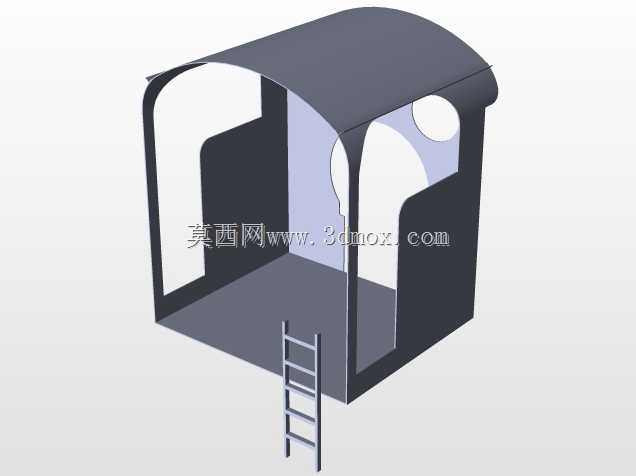

　　既还原了老式机车的锅炉外形，也在内部预留了蒸汽发生腔、烟道的布置空间，顶部的烟囱与汽笛安装位做了同轴度对齐，烟道从锅炉顶部直通烟囱出口，减少烟气流通的阻力，锅炉侧面的走台板预留了管线布置的空间，蒸汽管路从锅炉引出后直接连接到两侧的气缸位置，管路走向做了最短路径优化，减少蒸汽传输过程中的压力损耗。司机室部分采用半开放的结构设计，驾驶室的前挡风与侧窗都做了圆弧包边处理，内部预留了操纵杆、制动阀的安装位置，操纵机构的连杆直接延伸到底部的制动系统与汽门结构，操作行程按照人体工程学做了适配，站在驾驶位即可完成所有行车操作，不需要额外的辅助站位。前部的排障器做了加厚处理，底部距离轨面的高度按照运行场景的常见障碍物尺寸做了设定，

　　既可以清理轨道上的小型杂物，也不会因为过低导致过轨缝时出现磕碰，排障器中部的车钩安装位做了标准接口预留，可以匹配同规格的迷你车厢连接，车钩的摆动角度预留了足够的余量，满足小半径曲线连挂的需求。侧面的气缸与阀动结构全部做了外露设计，一方面还原了经典蒸汽机车的机械美感，另一方面也方便日常的维护保养，不需要拆解外壳即可完成润滑、间隙调整等常规操作，阀动机构的摇臂、连杆之间的铰接位都预留了润滑脂注油口，定期维护即可保证长时间运行的结构顺畅。整体的安装边界做了严格的尺寸控制，宽度方向不超出窄轨轨道的限界要求，高度方向满足园区内常见的架空管线、门洞的通行高度，轴距参数适配最小8米半径的弯道，不管是固定场馆的静态展示，还是户外轨道的动态运行，

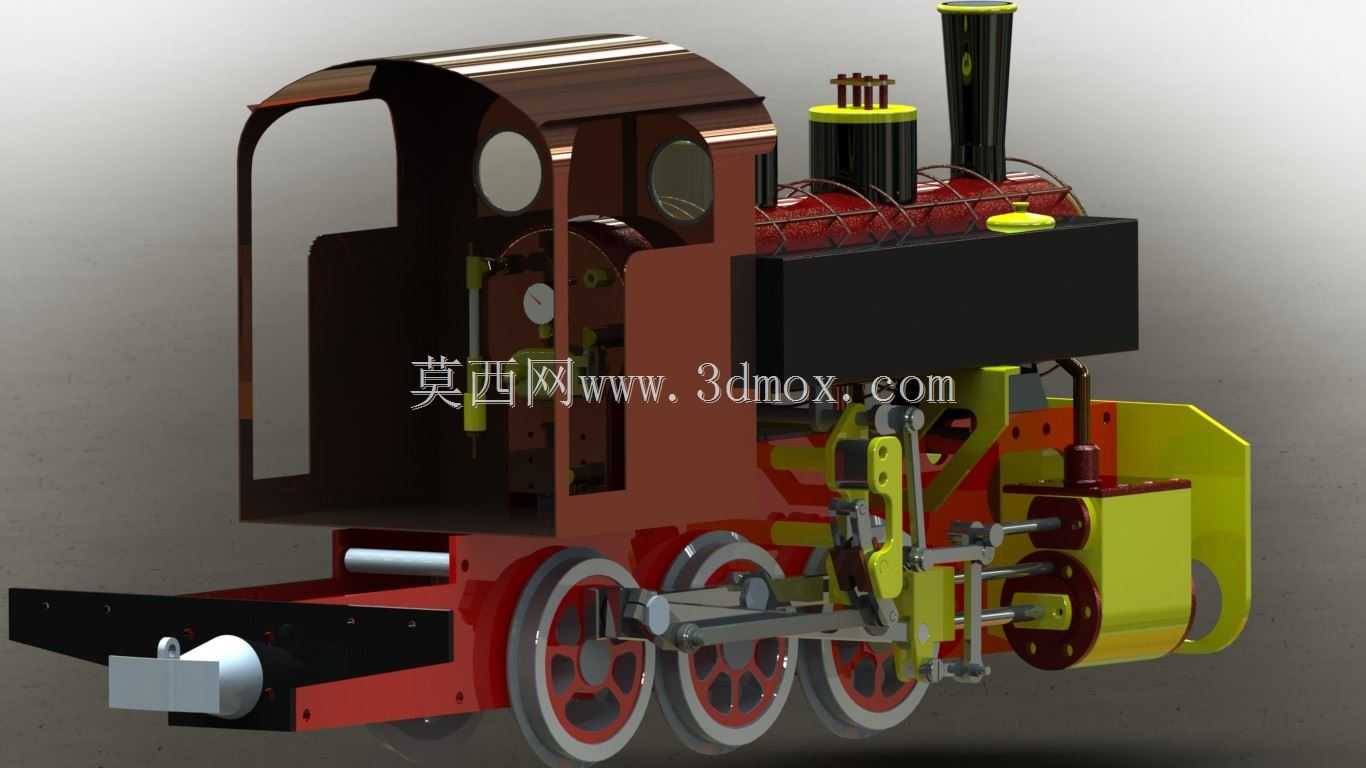

　　都不需要额外做场地的大规模改造。在设计过程中，特意保留了老式蒸汽机车的配色分区，锅炉主体的红棕色、走行部的红色轮对、机械结构的明黄色分区，既还原了复古机车的视觉特征，也让各个功能部件的区分更加清晰，方便科普展示时讲解各个结构的功能作用，所有的外部连接件都做了沉头处理，避免突出的螺栓剐蹭操作人员，外露的运动部件都预留了安全间隙，运行过程中不会出现夹手的安全隐患。
