烷基化工厂卧式双罐体酸沉降处理装置

　　这套双罐体卧式酸沉降装置，主要应用于炼油烷基化生产工段的酸烃分离环节，在烷基化反应流出物进入后续分馏单元前，完成携带硫酸催化剂的沉降分离，避免酸液夹带进入下游设备造成腐蚀，同时回收反应过程中循环使用的浓硫酸，降低催化剂消耗。现场布置时，整套设备依托混凝土支墩架高安装，底部预留足够的排酸、排凝操作空间，支墩间距严格匹配罐体鞍座的受力位置，避免满液状态下罐体产生额外弯曲应力。

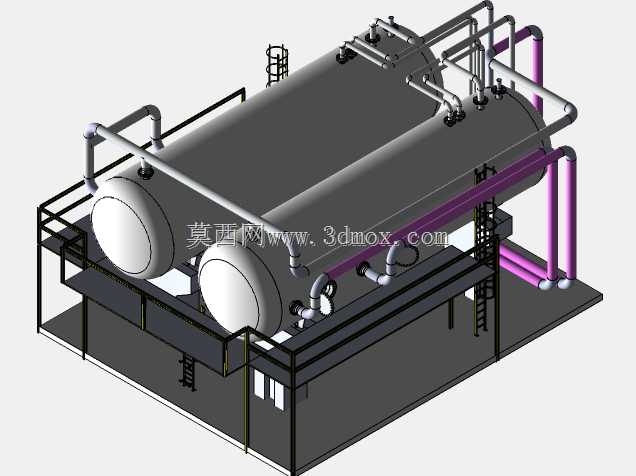

　　从结构设计来看，采用双卧式罐体并联布置的方案，相比单一大容积罐体，能在相同处理量下缩短酸液沉降路径，提升分离效率，单台罐体的长径比控制在4:1左右，既保证内部有足够的沉降停留时间，又不会因为罐体过长增加制造、运输与安装的难度。罐体顶部的工艺管线采用分层排布逻辑，进料管从罐体端部上方切入，内部延伸至罐体轴向中心位置设置分布器，避免进料直接冲击罐内已形成的酸液沉降层，烃类出口设置在罐体顶部远离进料端的位置，保证酸液液滴有足够的浮升分离距离，底部的酸液回流口设置在罐体最低点，配套的排凝口、放空口沿罐体轴向均匀布置，满足开工、停工及日常运维的操作需求。

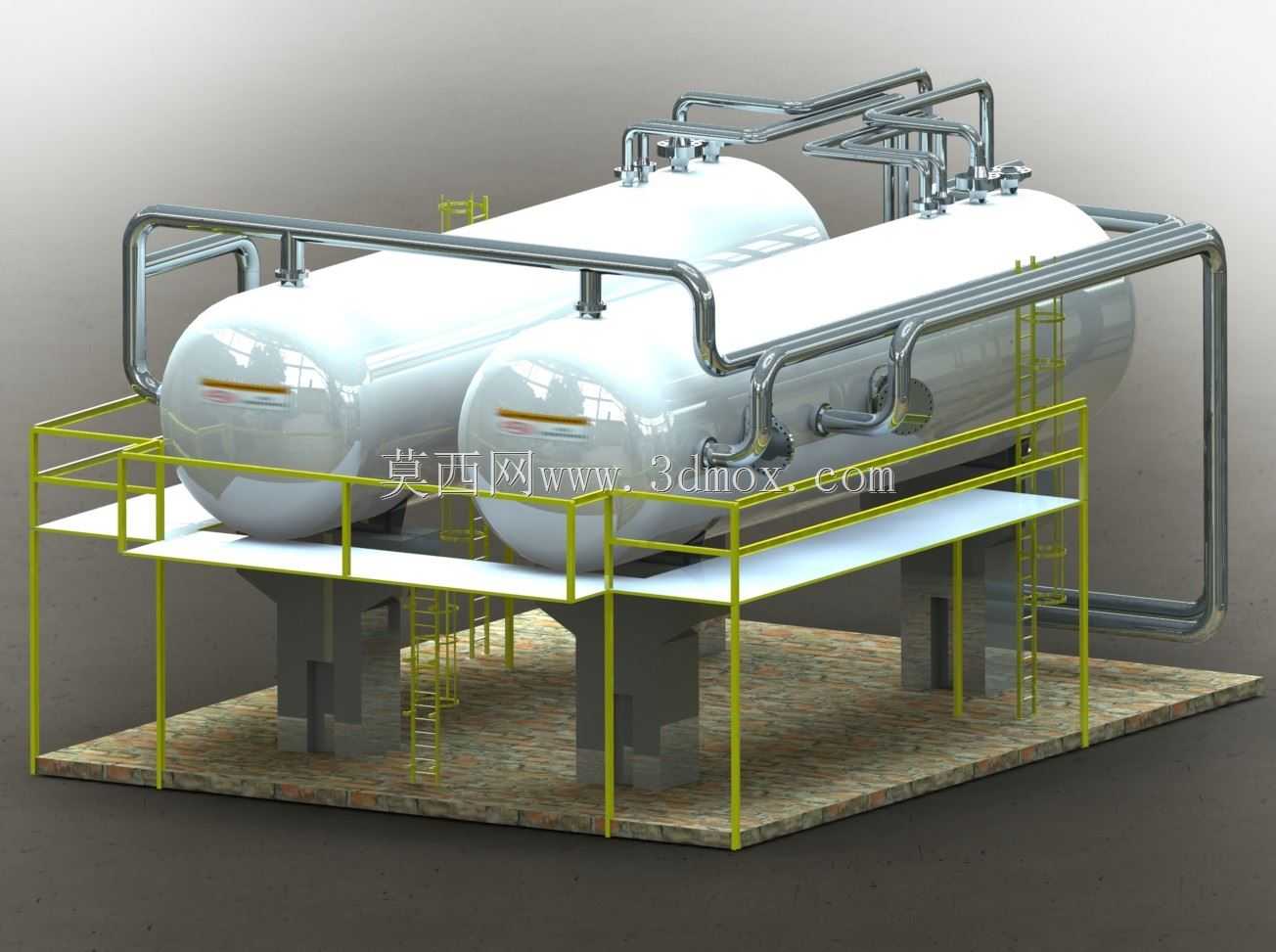

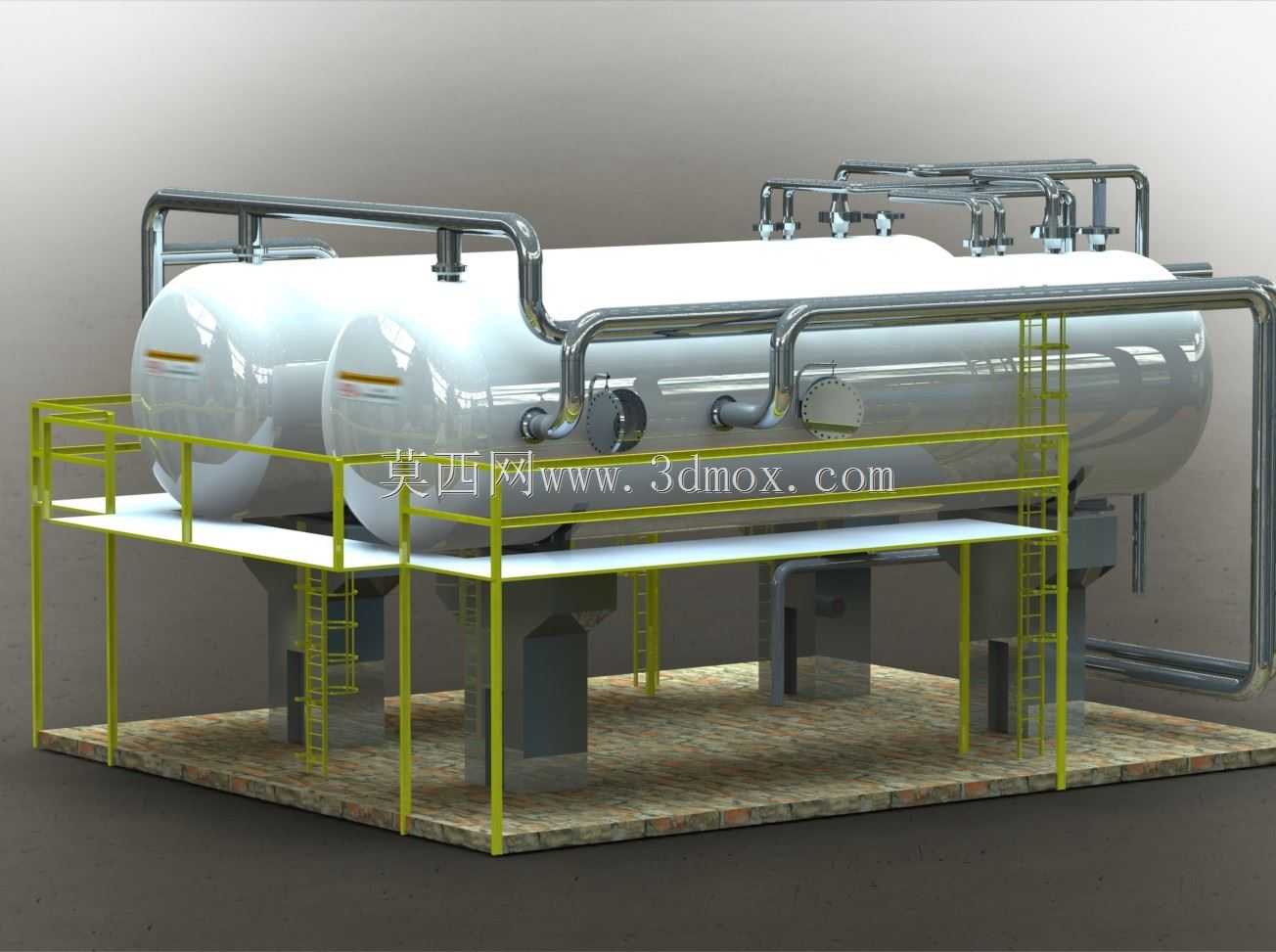

　　外围的操作平台采用型钢焊接框架搭配花纹钢板铺设，平台护栏高度符合化工装置安全规范，直爬梯设置在两个罐体的中间及两端位置，爬梯踏步做防滑处理，方便操作人员到达罐体顶部进行阀门操作、仪表巡检。罐体之间的连接管线采用圆滑弯头过渡，减少管线内的介质流动阻力，管线支架固定在平台框架上，避免管线重量直接作用在罐体接管上造成应力集中。罐体外部预留了保温层安装空间，实际生产中会根据介质操作温度包覆相应厚度的保温材料，减少环境温度变化对罐内沉降过程的干扰。

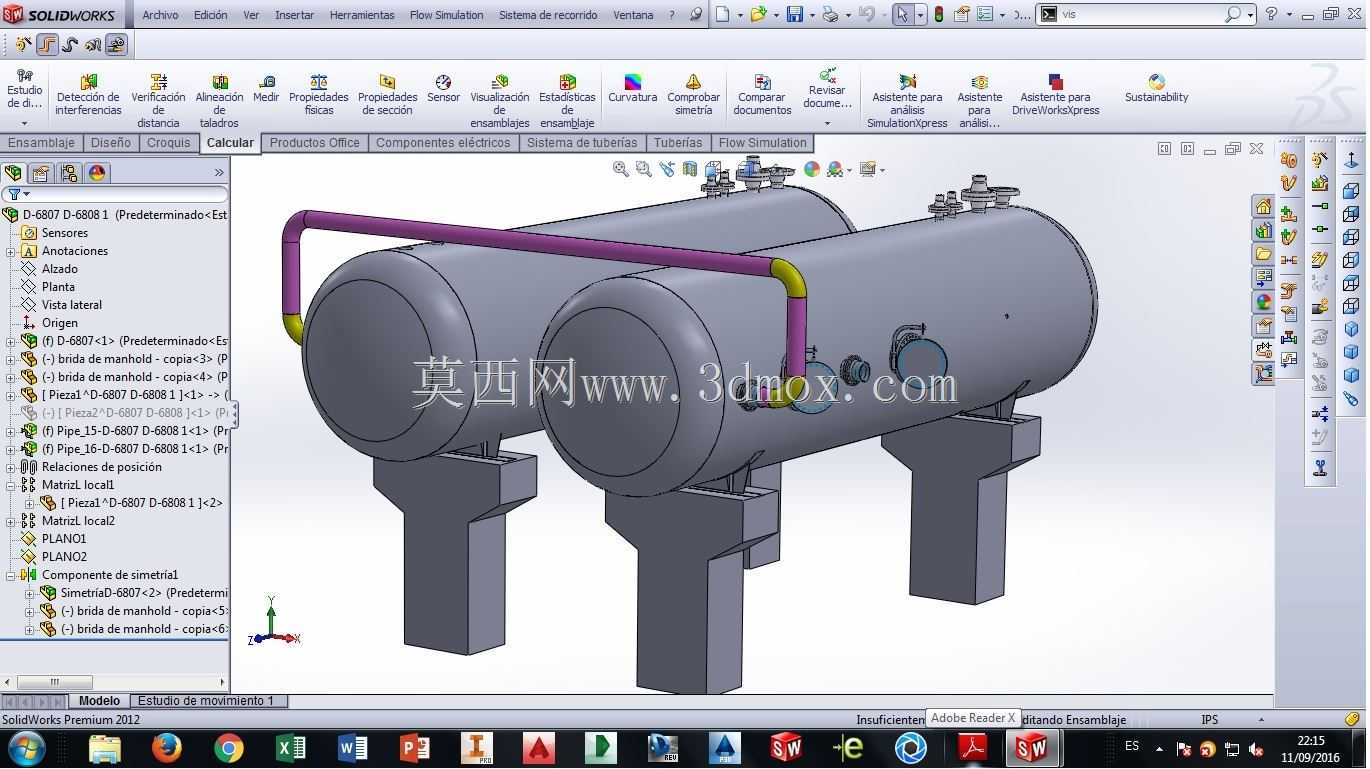

　　建模过程中，严格按照化工压力容器的设计规范还原结构细节，罐体的封头采用标准椭圆形封头，鞍式支座的包角、垫板尺寸都匹配常规卧式容器的设计标准，管线的管径、法兰连接位置都参考烷基化装置酸沉降单元的常规配置，操作平台的栏杆间距、爬梯宽度都符合化工装置的安全设计要求。安装边界方面，整套装置的横向宽度控制在6米范围内，纵向长度约12米，平台顶面距离地面高度约2.5米，罐体顶部最高点距离地面约4.8米，现场安装时需要在罐体周边预留至少1.5米的操作通道，满足日常巡检与检修的空间需求，顶部管线的最高点不超过5.5米，适配常规烷基化装置的框架层高布置。

　　实际运行过程中，罐内会形成清晰的酸液层、酸烃乳化层、烃类层三个相区，罐体上的液位计接口沿罐体高度方向布置，用来实时监控各相层的界面位置，配套的切酸操作通过底部出口的调节阀自动控制，保证酸烃界面稳定在设计区间内。双罐体的配置可以实现单台切出检修，不影响整套装置的连续生产，相比单罐体设计的在线率更高，更适合连续化生产的炼油化工场景。罐体的壁厚设计充分考虑酸液的腐蚀余量，接触酸液的内壁区域会做相应的防腐处理，接管位置的焊缝都做圆滑过渡，减少酸液滞留造成的局部腐蚀。
