分装机车辊轴式送料分料机构

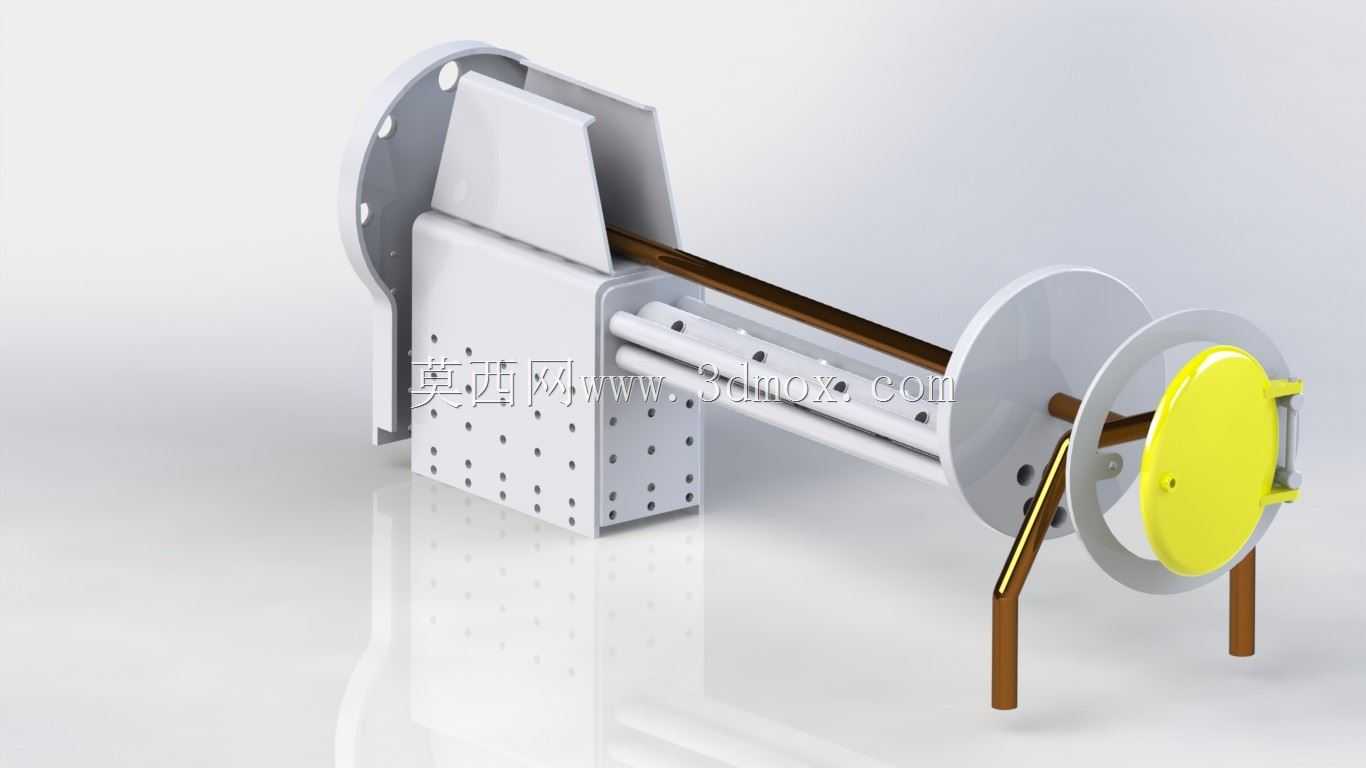

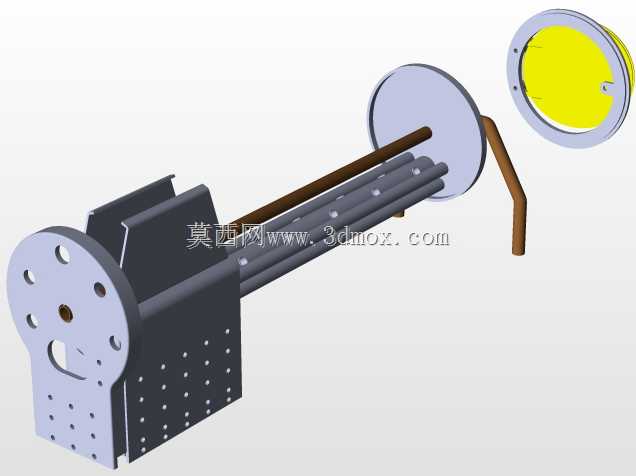

　　该机构主要应用于离散制造业分装工位的物料定向输送与分料作业场景，常见于汽配、五金小件、电子元器件分装线的进料端，承担将上游来料按预设工位间距分流、定向输送至下游分装夹具的核心功能，可适配杆状、盘状、带凸缘类小型工件的分料输送需求，替代传统人工排料的低效作业模式，降低分装过程中工件卡滞、错位的概率。从结构设计逻辑来看，该机构采用双侧支撑的辊轴承载方案，主体支撑座为带阵列安装孔的立式钣金结构，支撑座上的多孔位设计可根据不同工件的输送高度需求，调整辊轴组件的安装高度，适配不同规格工件的通过性要求，安装孔位采用等间距排布，调整时无需额外加工适配孔位，可直接通过紧固件完成位置锁定，现场调试效率较高。辊轴组件采用多杆平行排布结构，

　　主承载辊为空心薄壁结构，在保证结构刚性的前提下降低整体自重，减少驱动端的负载；辊轴端部设置带定位凸缘的挡盘，可限制工件在输送过程中的轴向窜动，避免工件从辊轴侧端滑落；端部的黄色拨盘为手动调试构件，在设备停机调试阶段，可通过转动拨盘带动辊轴缓慢转动，观察工件在辊道上的输送状态，调整分料挡板的位置，无需启动驱动电机即可完成工位对位调试，降低调试阶段的安全风险。支撑座后侧的弧形安装法兰用于将整个机构固定在分装机车的主体机架上，法兰上的安装孔采用长圆弧形排布，可实现机构整体安装角度的微调，适配不同来料方向的对接需求，当上游来料的输送角度存在偏差时，可松开法兰紧固件转动整个机构，使辊道输送方向与来料方向对齐后再锁定，降低对接安装的精度要求。

　　三根铜质支撑脚设置在机构出料端的下方，为悬臂式的辊轴出料端提供辅助支撑，避免长悬臂结构在长期负载下出现辊轴下弯变形的问题，支撑脚的高度可通过端部的螺纹结构进行微调，保证辊轴整体处于水平状态，避免工件在输送过程中因辊道倾斜出现单侧滑移的问题。分料挡板设置在辊轴的进料端位置，挡板采用折弯钣金结构，可将上游无序进入辊道的工件引导至预设的输送轨道上，挡板的安装位置可沿辊轴轴向进行调整，适配不同长度尺寸的工件分料需求，当工件长度变化时，只需调整挡板的固定位置即可改变辊道的有效输送宽度，无需更换整个挡板构件。从安装边界来看，该机构整体横向安装尺寸适配常规分装机车的工位间距，支撑座底部预留的安装空间可兼容同步带轮、链轮等常规传动构件的安装，

　　驱动端可直接对接分装机车的主传动系统，无需额外配置独立驱动源，减少整机的动力配置成本；机构整体的竖向高度可通过支撑座的安装孔位进行上下调整，适配不同高度的分装夹具对接要求，出料端与下游夹具的对接间隙可控制在毫米级，避免工件从间隙处掉落。在实际作业过程中，辊轴在驱动系统带动下匀速转动，工件从进料端进入辊道后，在分料挡板的引导下进入指定输送通道，沿辊轴轴向匀速移动至出料端，精准落入下方的分装定位夹具中，整个输送过程无刚性冲击，不会对工件表面造成磕碰损伤，适合表面质量要求较高的小件分装作业。结构上没有采用复杂的凸轮、连杆等易损构件，日常维护只需定期检查辊轴转动的顺畅度，对转动副进行润滑即可，维护成本较低，适合在批量连续作业的分装产线上长期运行。
