机车用异形金属连接安装支架结构设计

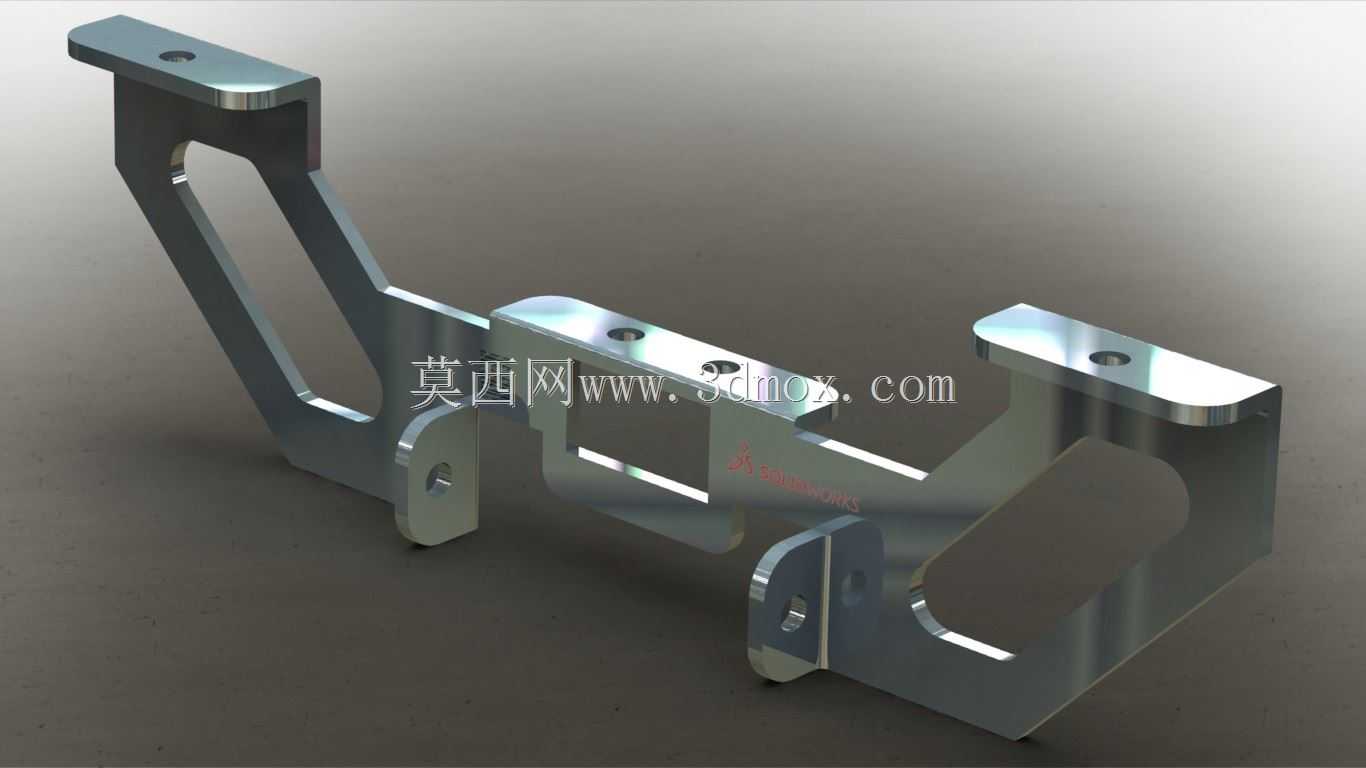

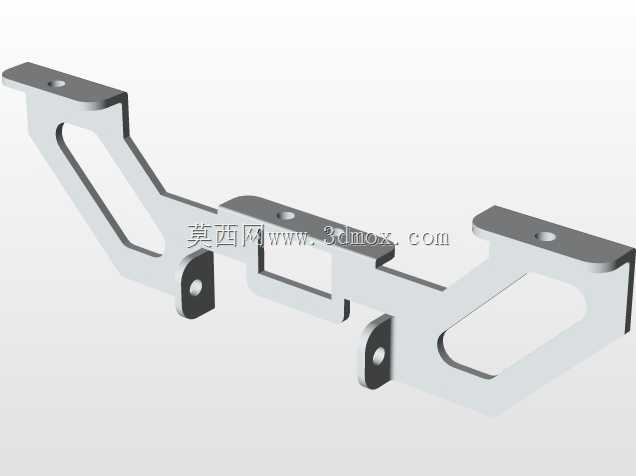

　　这款金属支架构件主要应用于轨道交通机车车体内部的部件安装固定场景，在机车走行部周边的附属组件装配、车体舱内管线及小型功能模块的固定作业中承担承载连接作用，日常运行中需要承受机车行进过程中产生的持续振动、交变载荷冲击，同时还要适配车体内部紧凑的安装空间，避让周边走形管线与其他装配部件，避免出现装配干涉问题。从结构设计逻辑来看，构件采用一体化折弯成型的金属板材加工思路，整体没有多余的拼接焊缝，减少了应力集中的薄弱点位，两侧对称设置的立式支臂做了斜向镂空减重处理，在不损失整体结构刚度的前提下，尽可能降低构件自身重量，适配机车轻量化设计的整体要求。支臂顶端的安装平面预留了沉头安装孔位，安装时螺栓可以完全沉入孔内，

　　不会突出平面影响上部搭载部件的贴合度，同时沉孔结构也能避免螺栓头在长期振动环境下出现松脱移位的问题。构件中部的横向连接段设置了多组等距排布的安装孔，可适配不同尺寸规格的搭载部件固定需求，孔位的位置度公差控制在±0.1mm范围内，保证批量装配时的互换性，不需要现场额外扩孔调整。下部两侧的带孔定位支脚则用于和车体基座的预装点位对接，支脚端面做了铣平处理，保证和基座安装面的贴合面积达到90%以上，避免局部接触应力过大导致的长期使用变形。从安装边界尺寸来看，构件整体横向跨度适配机车车体内部标准安装跨距，立式支臂的高度刚好匹配舱内预留的安装空间，不会和上部的车体盖板、下部的走行部件产生空间冲突，构件所有的折弯转角处都做了圆角过渡处理，

　　既避免加工过程中出现应力开裂问题，也能防止安装作业时尖锐边角划伤操作人员或周边管线。设计过程中针对机车运行的振动工况，对构件的受力路径做了针对性优化，所有安装孔位的周边都做了局部加厚的翻边处理，提升孔位的抗挤压强度，避免长期交变载荷下孔位出现椭圆变形导致的连接松动。镂空区域的轮廓线全部采用圆弧过渡，没有直角拐点，减少应力集中的同时，也能降低构件在振动环境下的共振概率，提升整体结构的抗疲劳性能。构件的表面处理采用金属镀层工艺，既可以适应机车舱内可能存在的油污、凝露环境，提升防腐蚀能力，也能降低表面粗糙度，减少积灰积污的附着，方便后期运维清洁。在实际装配场景中，这款支架不需要额外的转接配件，可以直接通过螺栓和车体预装基座对接，

　　安装流程简单，后期维护时拆卸也十分便捷，中部的横向连接段预留的冗余安装孔位，还可以支持后期车载设备的升级加装，不需要重新更换支架构件，降低运维改造成本。针对机车运行中可能出现的横向、纵向多方向冲击载荷，构件的截面形状做了变厚度优化，受力较大的支臂与横向段连接位置厚度更大，受力较小的区域做了减薄处理，在保证整体承载能力满足设计要求的前提下，最大化控制构件自重，避免给车体增加不必要的负载。
