多工位联动栅格分拣执行机构结构设计

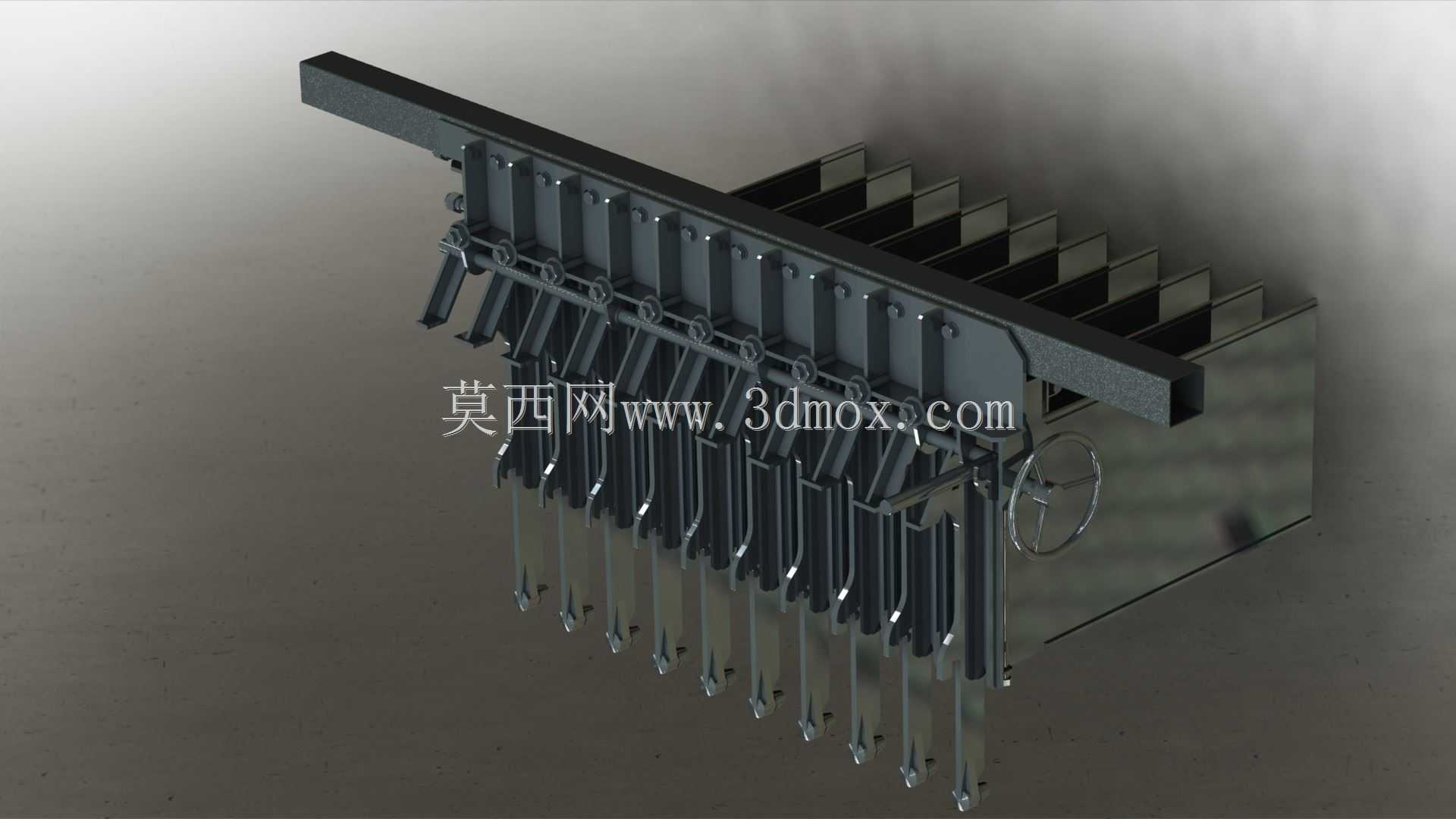

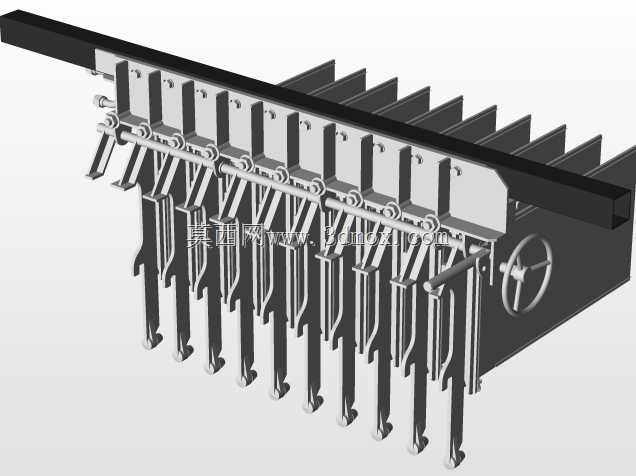

　　这套多工位联动栅格分拣执行机构，主要适配散料分拣、物料规整类生产线的末端工位，常见于小件五金、食品包装、医药分拣等需要按规格分流物料的生产场景，安装位置通常在皮带输送机的出料端上方，与下方的料道、集料箱配合完成物料的分道归集。从结构布局来看，整套机构以顶部的横向安装梁作为承载基准，梁体采用标准矩形型钢加工，两侧预留的安装孔位可直接与生产线的机架立柱通过螺栓锁附，安装时需保证梁体的水平度误差控制在每米0.1mm以内，避免后续摆杆动作出现卡滞。梁体下方等距排布的栅格挡片是直接接触物料的执行部件，每片挡片的厚度根据分拣物料的最小尺寸设定，挡片间隙对应不同规格物料的通行宽度，当对应工位的摆杆抬起时，对应间隙打开，

　　匹配尺寸的物料即可从间隙下落至下方料道，其余尺寸的物料则被挡片阻隔，随输送面继续移动至下一工位。驱动整套栅格动作的是侧边的手轮调节机构与联动摆杆组，手轮通过转轴连接整排的联动凸轮，每片栅格挡片都对应一个独立的摆杆从动件，转动手轮时凸轮同步转动，可一次性调整所有栅格的初始间隙，也可通过单独锁定某一工位的摆杆插销，实现单工位的间隙独立调整，这种联动设计相比单工位独立调节的结构，能大幅减少工位调整的辅助时间，适配多品种小批量的分拣生产需求。整套机构的动作行程设计充分考虑了物料的通过性，摆杆的摆动角度设定为0到35度，对应栅格挡片的开合高度范围在0到120mm之间，可覆盖常见的10到100mm尺寸区间的散状、盒装物料分拣，

　　安装时机构底部与输送面的垂直间隙需保持在20到30mm，既避免间隙过小刮蹭输送面，也防止间隙过大导致小尺寸物料从非目标工位漏落。从结构可靠性角度，所有摆杆的铰接点都采用自润滑铜套作为转动副，无需频繁加注润滑脂即可满足长期连续运转的耐磨需求，栅格挡片的接触边缘做了R3的圆角处理，避免分拣过程中刮伤物料表面，尤其是针对包装类物料分拣场景，圆角设计可有效降低包装膜被划破的概率。整套机构的横向总长度可根据生产线的输送面宽度灵活调整，单段标准长度为1200mm，可通过拼接法兰扩展至2400mm甚至更长，适配不同宽度的输送线安装需求，安装梁的顶部预留的T型槽可直接加装传感器支架，用于检测物料到位信号，配合自动化控制系统可实现全自动化的分拣动作，

　　无需人工手动调节手轮，手动调节模式则主要用于设备调试、小批量试生产阶段的参数校准。在实际生产应用中，这套机构相比传统的翻板式分拣结构，占用的垂直安装空间更小，整体结构重量更轻，对生产线机架的承重要求更低，同时多工位同步联动的特性，让工位切换的效率提升60%以上，尤其适合分拣工位多、物料规格切换频繁的生产场景。设计过程中对摆杆的受力做了针对性优化，每根摆杆的截面采用变厚度设计，铰接点位置厚度加大，接触物料的挡片位置适当减薄，在保证结构强度的前提下尽可能降低整套机构的运动惯量，减少动作过程中的冲击与震动，保证分拣动作的定位精度，避免栅格开合不到位导致的物料卡滞问题。
