快装式弧形卡扣定位支撑构件

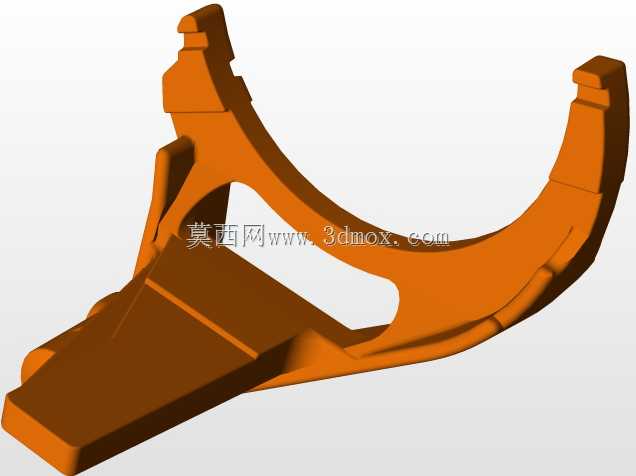

　　这类弧形卡扣式支撑构件，常出现在需要快速拆装、径向定位同时提供轴向支撑的设备装配场景里，比如流体管路的快接支架、小型动力设备的线束固定座、轻工设备的舱门卡扣支撑结构中，核心作用是在不额外增加紧固件的前提下，同时完成径向抱紧、轴向限位、侧向支撑三个功能，减少装配工序里的螺丝拧装、定位校准环节。从结构形态来看，主体采用半开放弧形抱合段，弧面曲率匹配被固定件的外圆轮廓，接触边缘做了15度导向倒角，装配时不需要完全对准轴心，顺着倒角推入即可让弧形段自然卡入被固定件的环形槽位，避免硬撬导致的零件表面划伤。弧形段末端设计了两个对称的卡扣凸台，凸台的卡接面做了0.8mm的倒扣量，卡入后能提供足够的轴向防脱力，同时凸台根部做了R2的圆角过渡，

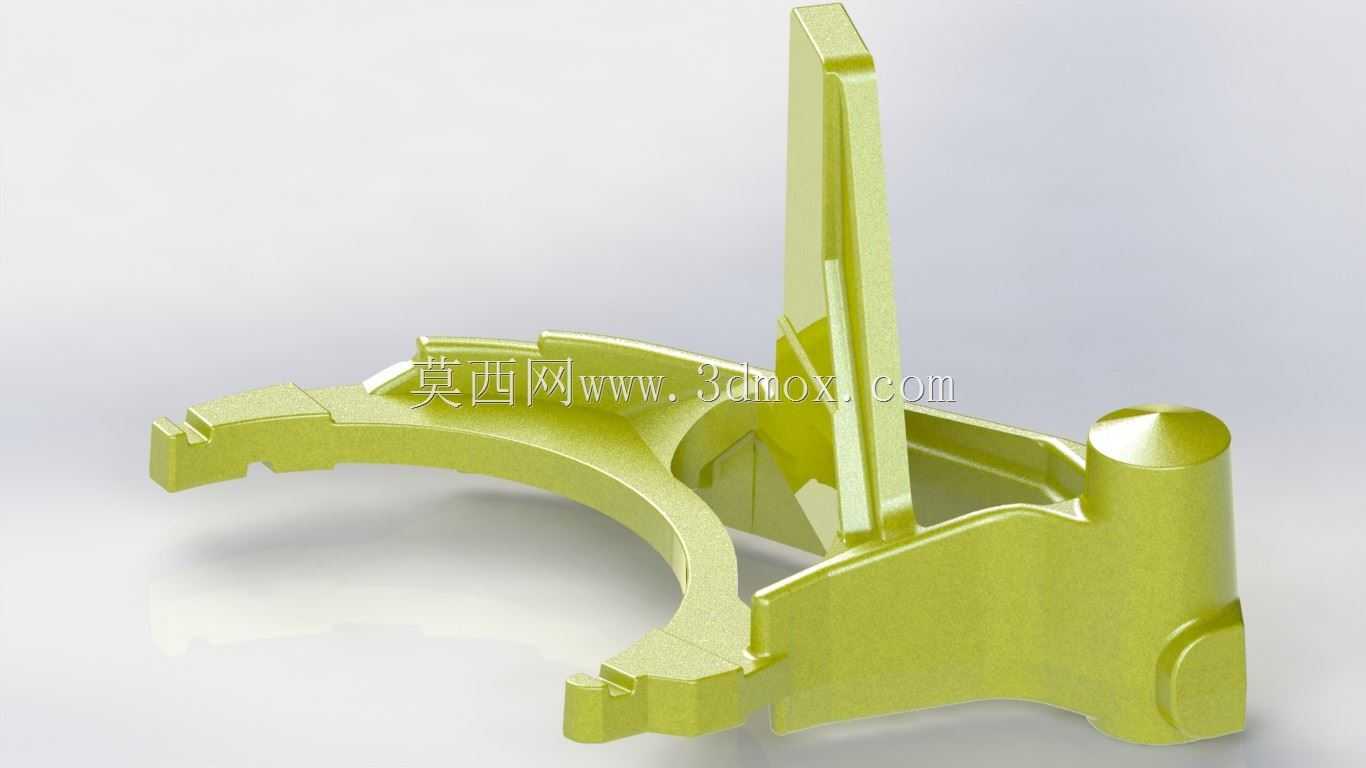

　　避免反复拆装时应力集中导致的断裂。和弧形段一体成型的立式支撑肋，采用变厚度设计，根部厚度4.2mm，向顶端逐渐收窄至2.5mm，既保证支撑方向的结构强度，又减少不必要的材料占用，支撑肋的顶端做了平面铣平处理，可作为相邻组件的支撑接触面，平面度控制在0.1mm以内，保证支撑时的接触稳定性。构件一侧的圆柱凸台是安装定位基准，凸台外径和设备安装板上的定位孔采用H7/h6间隙配合，装配时凸台先插入定位孔完成构件自身的位置固定，再进行后续的卡扣卡接操作，避免装配过程中构件移位。整个构件的壁厚均匀控制在2.8-3.2mm之间，适配注塑或压铸成型工艺，所有转角位置都做了不小于R1的圆角处理，既减少成型时的应力集中，也避免锐边对装配人员造成划伤。

　　在实际选型应用时，需要注意弧形段的有效抱紧直径范围，该构件适配的被固定件外径公差带在±0.2mm以内，过大会导致卡扣无法卡入，过小则会出现抱紧力不足、径向晃动的问题；立式支撑肋的有效支撑高度为32mm，选型时需要确认相邻组件的安装间隙，避免支撑高度不足导致的装配干涉，或是支撑过高导致的组件贴合不严。圆柱凸台的有效插入深度为8mm，安装板的厚度不应超过7mm，否则凸台无法完全穿过定位孔，会导致构件安装后出现翘曲。这类构件的优势在于装配效率高，单人徒手即可完成安装，不需要额外工具，同时一体成型的结构减少了零件数量，降低了装配时的零件管理成本，在需要频繁拆装维护的设备部位，相比传统的螺丝固定支架，拆装效率能提升60%以上，

　　且不会出现螺丝滑牙、遗失的问题。设计时特意将卡扣的解锁方向设置在弧形段的开口侧，维护时只需要用一字起轻撬卡扣凸台即可完成拆卸，不需要将整个构件从安装板上拆下，减少维护工作量。支撑肋的侧面做了加强筋连接到弧形段的主体上，加强筋厚度1.5mm，能承受垂直于支撑面最大120N的静载荷，满足多数小型设备的支撑需求，不会出现受力弯折的情况。
