方形法兰接口多通连接基座结构设计

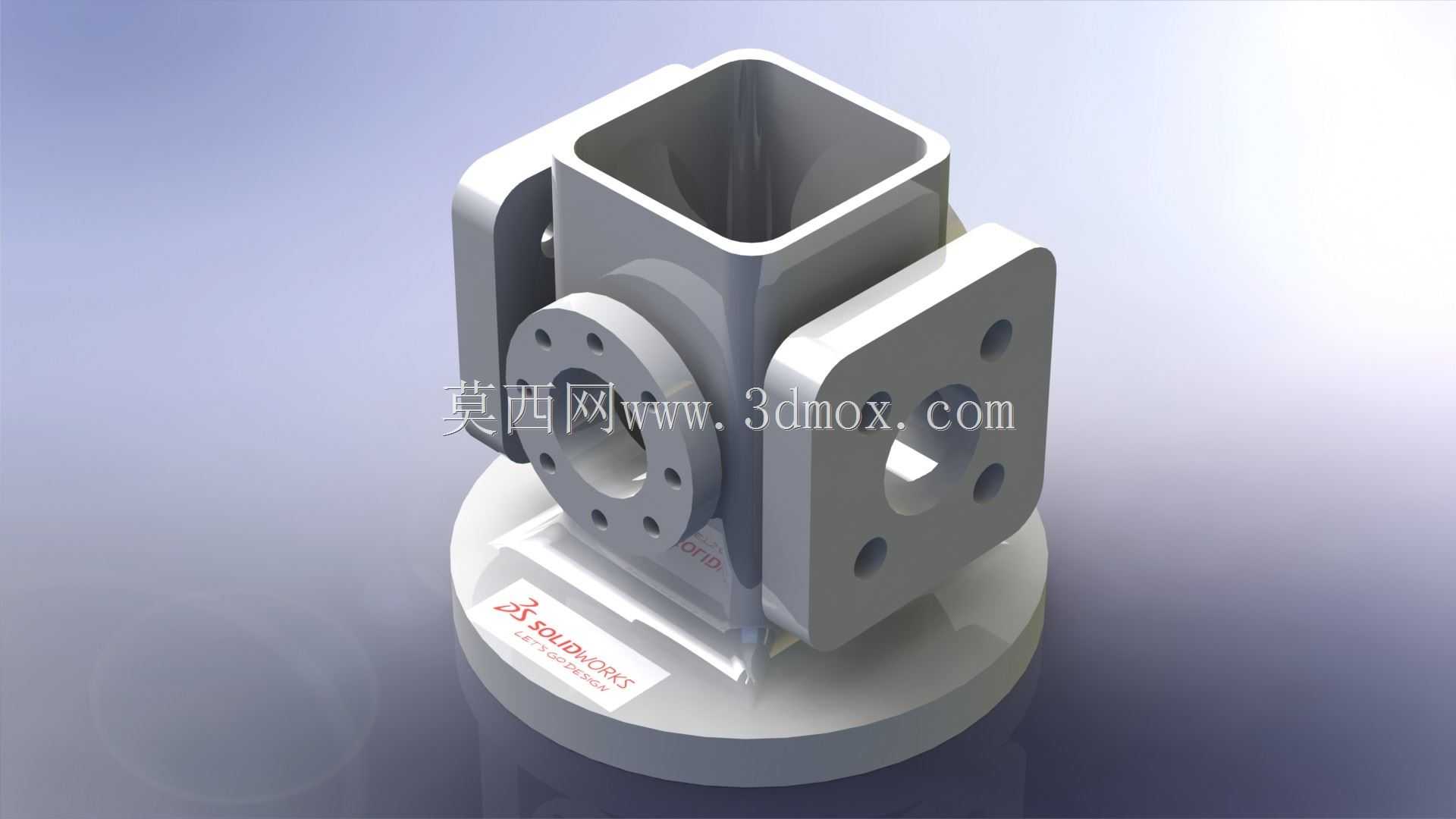

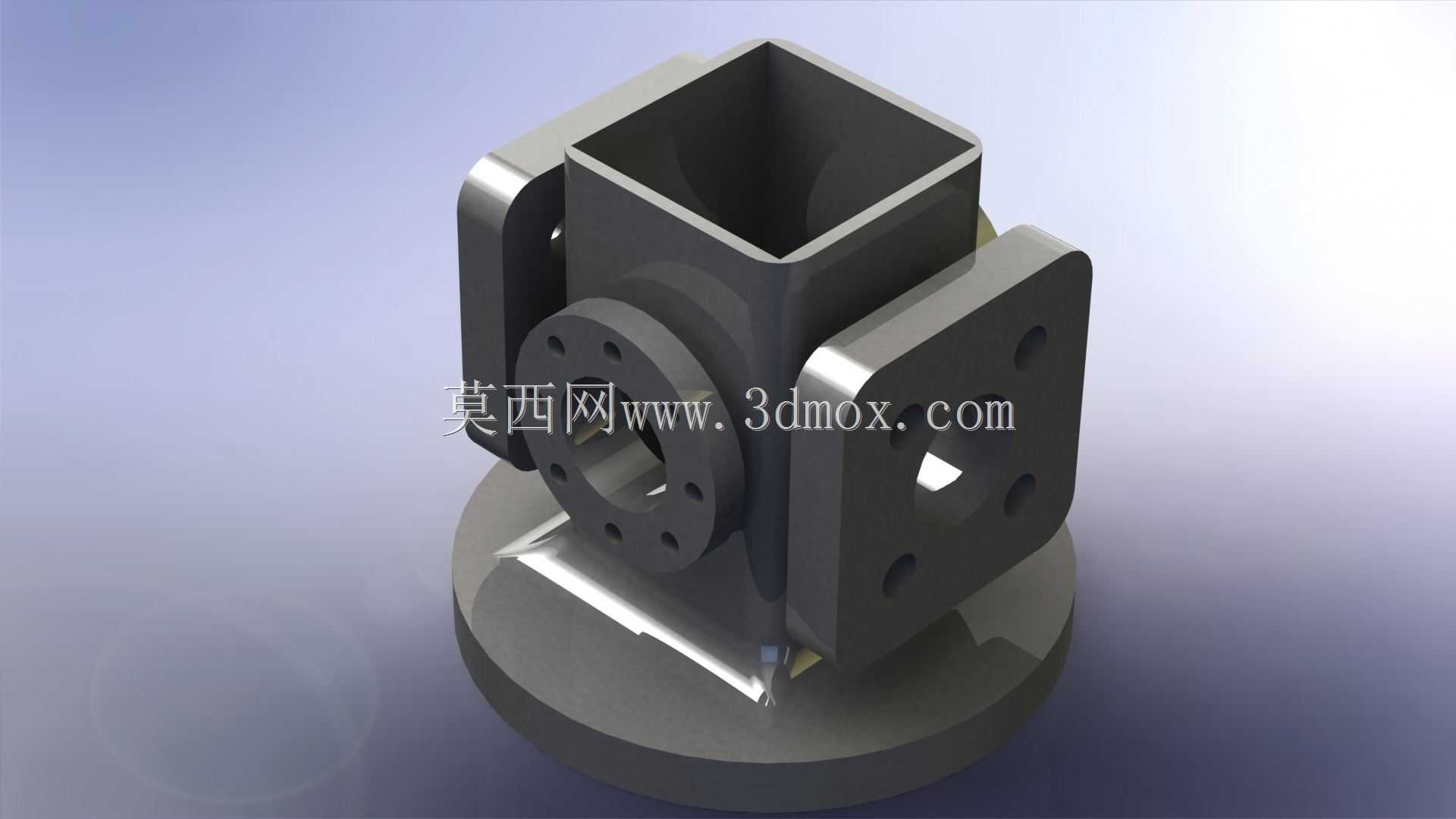

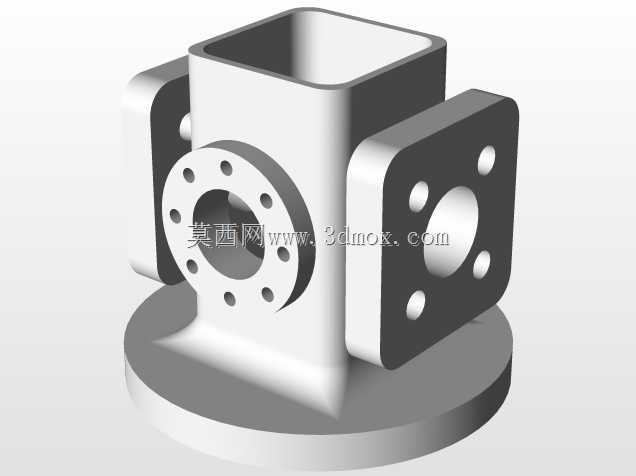

　　该构件属于流体输送与设备集成系统中的核心连接载体，常见于化工管路排布、工业试验台架搭建、中小型液压动力单元集成等场景，主要承担多方向管路对接、构件承重支撑、流道转向衔接的作用，区别于标准三通、四通类管件，其非对称的接口布局可适配空间受限的安装场景，解决常规标准件无法匹配特殊安装位的管路对接问题。从结构功能来看，构件上部采用方形通腔设计，内壁做了均匀壁厚处理，可直接对接方形截面的管路或者方形出料口，相较于圆形接口，方形对接面在大截面物料输送场景下的空间利用率更高，也更方便与方形结构的设备出料端做法兰压合密封，避免圆转方过渡段带来的流道阻力突变问题。构件侧部分布两类接口，一类是带螺栓孔阵列的圆形法兰面，法兰面做了凸台止口设计，

　　安装时可嵌入对接法兰的凹槽内，实现径向定位，无需额外调整同轴度，螺栓孔采用均匀圆周排布，可适配不同压力等级的标准法兰对接，密封面预留了密封垫片的安装槽位，可根据输送介质特性选配橡胶、金属缠绕等不同材质的垫片，满足常压、中压工况的密封需求；另一类是方形安装耳板，耳板上开设四个对称的安装通孔，主要用于将整个基座固定在相邻的设备机架或者墙面支撑结构上，耳板与主体连接位置做了圆弧过渡加强，避免长期受载出现应力集中开裂的问题。构件底部为圆形安装底座，底座直径大于主体结构的外接圆尺寸，底座上预留了三个均匀分布的安装槽位，可通过T型螺栓或者膨胀螺栓将整个构件固定在地面或者设备平台上，底座与主体的连接位置做了锥形过渡结构，既可以降低整体重量，

　　又能提升支撑的结构刚性，避免上部管路加载后出现底座变形。设计过程中优先考虑了安装边界的适配性，所有接口的安装面均做了铣平处理，保证对接时的平面度要求，各接口的轴线垂直度公差控制在0.05mm以内，避免对接后出现管路别劲、密封失效的问题；壁厚设计上根据不同部位的受载情况做了差异化处理，主体通腔部分采用均匀壁厚，既满足流道的光滑过渡要求，也适配铸造或者3D打印的成型工艺，法兰与安装耳板位置做了局部加厚，抵消螺栓预紧力带来的局部压应力，防止安装时出现法兰面变形。实际应用中，该构件可同时实现上部竖向管路、侧部横向管路、侧向辅助接口的多通路连通，无需额外加装多个转接接头，减少管路系统的泄漏点，同时集成的安装固定结构可直接作为管路系统的支撑点，

　　省去额外设计安装支架的工作量，在非标设备改造、试验台管路搭建等场景下，可大幅缩短管路排布的设计与安装周期。结构细节上，所有棱边均做了倒角处理，既避免安装过程中划伤操作人员，也能消除加工过程中的应力集中点，提升构件的疲劳寿命；法兰面的螺栓孔做了沉头处理，安装后螺栓头不会突出法兰面，避免与周边构件产生干涉。针对不同的使用场景，该结构可通过调整接口尺寸、安装孔位间距来适配不同的管路规格与安装空间，主体结构的刚性设计可满足输送气体、液体、小颗粒固体等多种介质的使用需求，在中低压工况下无需额外做加强处理即可长期稳定运行。
