工业设备用多孔位安装固定支撑支架

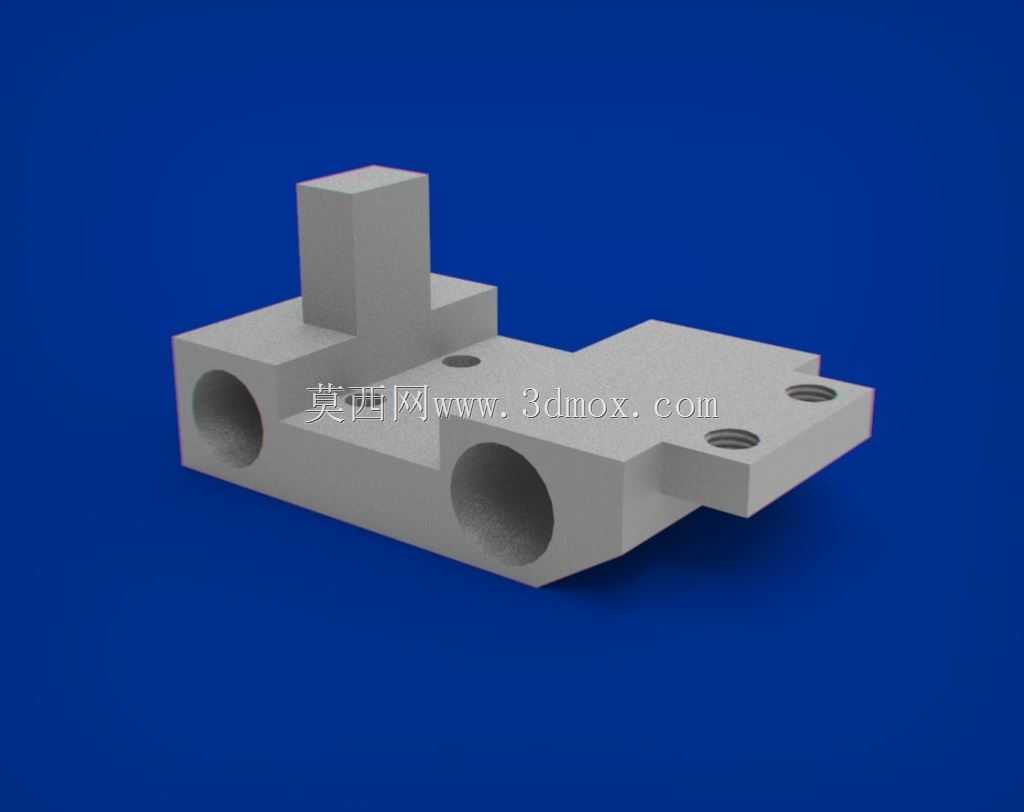

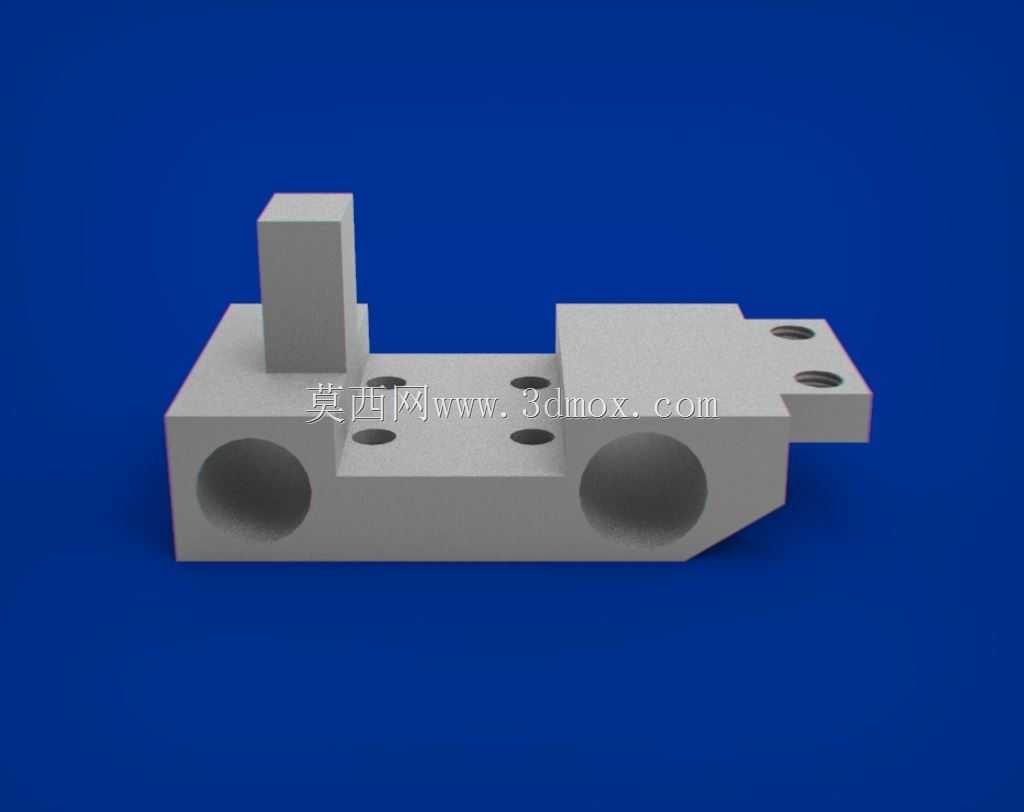

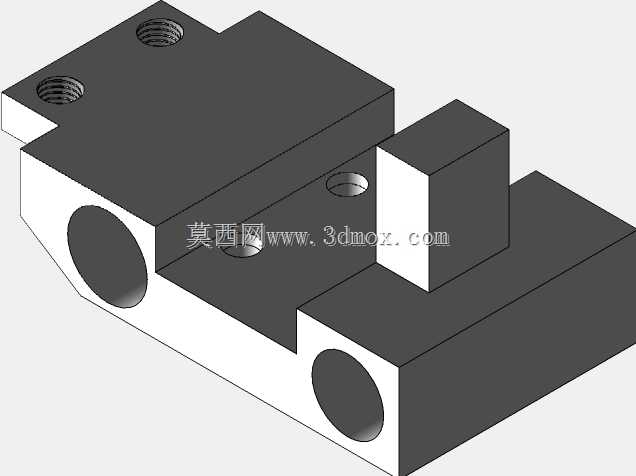

　　这款支撑支架是面向非标自动化生产线、小型专用加工设备的安装固定类构件，在实际产线布局中，主要承担功能模组的承载、定位与跨结构连接作用，常见于电子元器件组装设备的工位侧装支撑、小型检测设备的传感器安装基座、输送线末端的挡停机构固定座等场景，能够在紧凑的设备内部空间里，同时完成轴向部件承托与平面部件安装的双重需求。从结构设计逻辑来看，这款支架采用一体化铣削成型的结构思路，没有额外的拼接焊缝或紧固件组合，从根源上避免了多零件装配带来的累积误差，也提升了长期受载下的结构稳定性。主体部分设置了两个大直径同轴通孔，孔内壁加工有较高的表面粗糙度要求，主要用于穿装导向光轴或者支撑转轴，孔位的同轴度公差控制在0.02mm以内，

　　能够保证穿装后的轴类部件转动或滑动过程中无卡滞、无偏磨，两个孔位的中心距经过精准核算，匹配常规小型设备的轴间距设计规范，不需要额外调整孔位即可适配多数标准直径的导向轴。支架上部设置的凸台结构，主要用于限位安装竖直方向的功能部件，凸台的侧面与底面垂直度控制在0.015mm以内，能够保证安装在凸台上的部件与下方穿装的轴类部件保持垂直的位置关系，避免出现安装偏斜导致的功能失效。支架右侧延伸出的平板结构上，设置了三个不同规格的安装孔，其中两个为沉头螺纹孔，一个为光孔，沉头孔用于将上方搭载的功能部件锁紧固定，光孔则用于定位销穿装，在安装时可以先通过定位销完成部件的精准对位，再拧入锁紧螺丝，大幅提升装配效率，同时也能避免反复拆装导致的位置偏移。

　　在安装边界设计上，这款支架的底部为平整的安装基准面，平面度公差控制在0.01mm以内，能够与设备的安装基板完全贴合，不会出现安装翘曲导致的受力不均；整体外形的边角处都做了C2倒角处理，既避免了加工后的锐边划伤装配人员，也能减少应力集中，提升构件的抗疲劳强度。在实际使用场景中，这款支架可以承受垂直方向最大500N的静载荷，水平方向可承受300N的侧向冲击力，能够满足多数中小型工业设备的支撑强度需求，不需要额外做加强筋结构，整体结构紧凑，占用安装空间小，在空间局促的设备内部也能完成布置。设计过程中充分考虑了加工工艺性，所有的孔位、平面都可以通过三轴铣床一次装夹完成加工，不需要二次翻面装夹，有效降低加工过程中的装夹误差，也能缩短加工周期，

　　适合小批量定制加工或者批量量产。支架的两个大直径通孔两端都做了倒角导入结构，在穿装轴类部件时能够快速导入，不需要反复对位调整，降低装配难度；上部凸台的顶面也做了平面度处理，保证安装在凸台上的部件底面能够完全贴合，不会出现倾斜。在设备维护场景中，这种一体化结构的支架不需要定期检查连接紧固件的松动情况，只需要定期检查孔位与轴配合面的磨损情况即可，维护成本极低，适合长期连续运行的工业生产设备使用。从受力路径来看，支架承受的载荷从上部凸台和右侧平板的安装部件传递到主体结构，再通过两个轴孔分散到穿装的光轴上，最后传递到设备的主体框架上，整体受力路径短，没有多余的受力悬臂，应力分布均匀，不会出现局部应力过大导致的断裂变形问题。
