带外齿键槽结构的耦合公头传动件

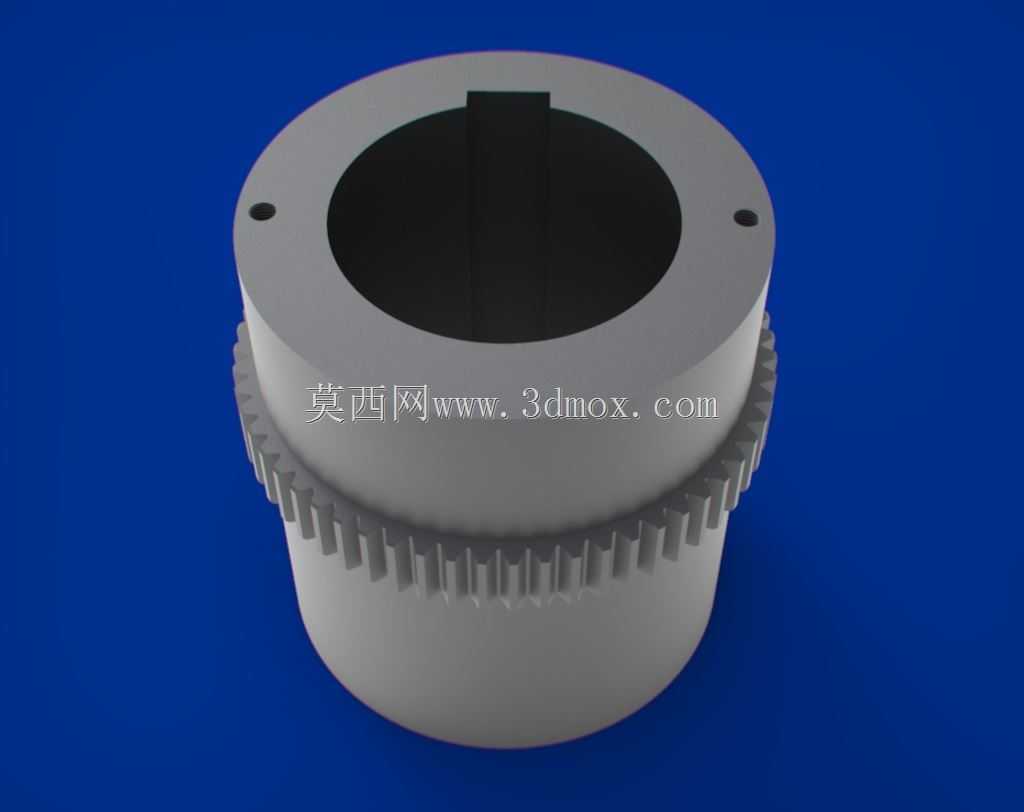

　　在各类需要同轴动力传递的工业设备场景中，这类带外齿结构的耦合公头是动力轴系对接的核心零件之一，常见于伺服传动工位、精密输送线驱动端、小型机床进给轴系、包装设备的动力接驳单元，主要承担两根同轴布置轴之间的扭矩传递功能，同时可补偿两轴对接时存在的微小径向、角向安装偏差，避免轴系因安装对中误差产生额外的交变载荷，延长轴系整体使用寿命。从结构设计逻辑来看，该耦合公头采用内外双层功能结构布局，主体为中空套筒结构，内孔壁加工有单键槽，用于和主动轴的键位配合，实现周向的扭矩锁止，安装时可直接套装在对应轴径的输出轴端，通过平键传递旋转扭矩，无需额外的复杂锁紧结构，拆装维护十分便捷。套筒中段外侧加工有一圈直齿结构，

　　这部分齿形并非用于常规的齿轮啮合减速，而是作为耦合对接时的周向定位齿，和配套的耦合母头内齿圈啮合后，可实现两部分的快速周向对位，同时在对接完成后辅助传递扭矩，提升接驳部位的扭矩承载上限，避免单靠键连接时出现的应力集中问题。套筒上端面加工有两个对称的定位小孔，这两个孔位在安装时可配合定位销使用，既可以在压装过程中作为周向防转的受力点，也能在对接耦合母头时作为对位基准，保证内外齿啮合时的齿侧间隙均匀，避免出现卡滞、偏载的问题。从安装边界来看，该耦合公头的轴向定位依靠套筒的台阶端面实现，套装到轴上后，台阶面贴合轴肩即可完成轴向位置的限定，无需额外设计轴向锁紧的轴用挡圈或者锁紧螺母，简化了轴系的整体结构设计，减少了零件数量。

　　齿形部分的齿顶圆、齿根圆尺寸经过匹配设计，和母头对接时可实现顺畅的滑入配合，齿侧预留了合理的啮合间隙，既可以补偿安装时的微小角度偏差，也能在设备启动、正反转切换时吸收一定的冲击载荷，避免刚性碰撞导致的齿面崩损。内孔的键槽尺寸按照标准平键规格设计，适配对应直径的普通平键，键槽的对称度公差控制在合理范围内，保证扭矩传递时键的受力均匀，避免单侧受力过大导致键剪切失效。在实际选型应用中，这类耦合公头通常和同规格的耦合母头配套使用，组成完整的快拆式联轴器结构，适用于需要频繁拆装接驳的传动工位，比如模块化设备的动力单元快换、测试台架的不同负载端快速对接场景，相比传统的凸缘联轴器，这种带齿耦合结构的对接速度更快，对中要求更低，

　　同时能传递的扭矩范围覆盖中小功率的传动需求，在轻工机械、自动化输送设备、小型非标专机中应用十分广泛。设计建模过程中，需要重点保证内孔与外齿圈的同轴度公差，若同轴度偏差过大，会导致对接后两轴的回转不同心，运行过程中产生振动和噪音，加速轴承和密封件的磨损；上端面的两个定位孔需要关于内孔中心对称分布，孔位偏差会导致对接时齿面啮合错位，出现卡滞无法装配的问题；齿形部分的建模需要保证齿距均匀，齿向公差符合传动要求，避免啮合时出现齿面局部接触应力过大的情况。套筒的壁厚经过强度校核，在额定扭矩载荷下不会出现扭转变形，键槽的深度和宽度按照对应轴径的标准扭矩要求设计，保证键连接的挤压强度满足使用需求，避免长期负载下键槽出现压溃变形。
