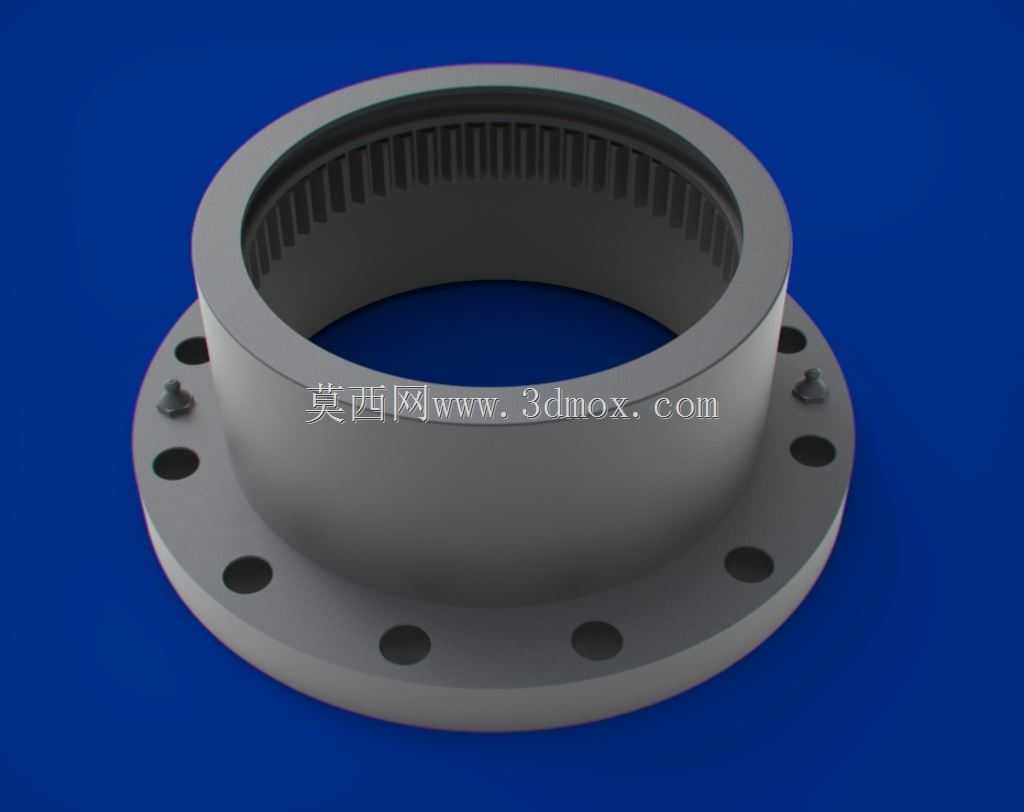

带润滑接口的法兰式内齿耦合连接结构

　　在重载传动系统的动力传递链路中，这类带润滑脂接头的内齿耦合结构是保障轴系同轴连接、补偿微量安装偏差的核心部件，常见于冶金轧机主传动、港口起重设备回转机构、大型风力发电机组增速箱输入端等需要大扭矩传递的工况场景。不同于普通刚性法兰联轴器，该结构将内齿圈集成在法兰基座上，通过与外齿轴套的齿面啮合实现扭矩传递，齿侧预留的合理间隙可以补偿两连接轴之间的角向、径向偏移，避免安装对中误差带来的附加载荷，大幅降低轴系运转过程中的轴承附加应力。从结构设计逻辑来看，法兰端沿圆周均匀分布的螺栓孔采用等节距排布，孔位公差严格控制在H7级精度范围，安装时配合铰制孔螺栓使用，可保证连接副的定位精度，避免扭矩传递过程中出现螺栓受剪滑移的问题。

　　法兰盘的厚度经过扭矩校核计算，在额定负载下法兰端面的翘曲变形量控制在0.02mm以内，保证结合面的密封与贴合度。内齿部分采用渐开线齿形设计，齿向做了微量鼓形修形，当轴系存在微小角位移时，齿面接触应力不会出现端部集中的问题，有效提升齿面的接触疲劳寿命。集成在法兰侧壁的润滑脂接头采用标准锥管螺纹，可直接对接集中润滑系统的注油管路，运转过程中可定期向齿面啮合区域注入润滑脂，在齿面形成稳定的油膜，避免金属直接接触带来的磨粒磨损，相比无润滑结构的内齿联轴器，其维护周期可延长三倍以上。设计过程中需要重点控制内齿圈与法兰安装端面的垂直度公差，该公差直接影响齿面啮合的接触斑点分布，若垂直度超差，会导致齿面单侧受力，短时间内出现点蚀、断齿等失效问题。

　　内齿的齿根圆角经过优化，采用大圆弧过渡设计，降低齿根的应力集中系数，提升部件的抗冲击载荷能力，可适应起重设备等存在频繁正反转、冲击负载的工况。从安装边界来看，该结构的轴向尺寸紧凑，相比传统的鼓形齿联轴器，轴向占用空间减少约20%，适合安装空间受限的传动节点。法兰外圆与安装止口采用同轴度0.01mm的精度控制，安装时止口与对接部件的定位孔配合，可快速实现同轴定位，降低现场安装的对中难度。齿圈部分的内壁与法兰基座采用一体化结构设计，避免了装配式结构存在的连接松动风险，整体刚性更强，可传递的额定扭矩覆盖数千牛米到数万牛米的区间，适配不同功率等级的传动系统。在实际选型应用中，需要根据传递的峰值扭矩、轴系允许的补偿偏移量、

　　安装空间的轴向径向尺寸来匹配对应的规格，注油接头的位置可根据现场管路排布需求调整周向角度，避免与周边部件产生干涉。齿面的硬度经过调质加表面淬火处理，硬度达到HRC45-50，既保证芯部的韧性，又具备足够的齿面耐磨性，可适应长期连续运转的工况需求。
