工业传动用转子轴系结构设计

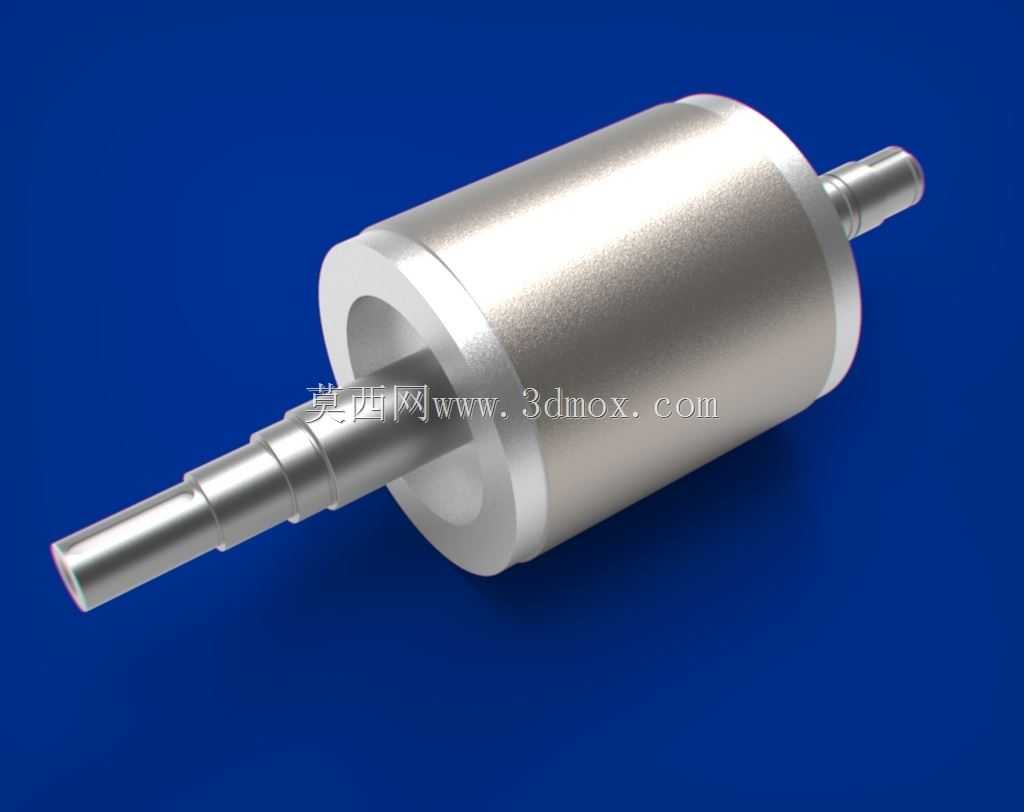

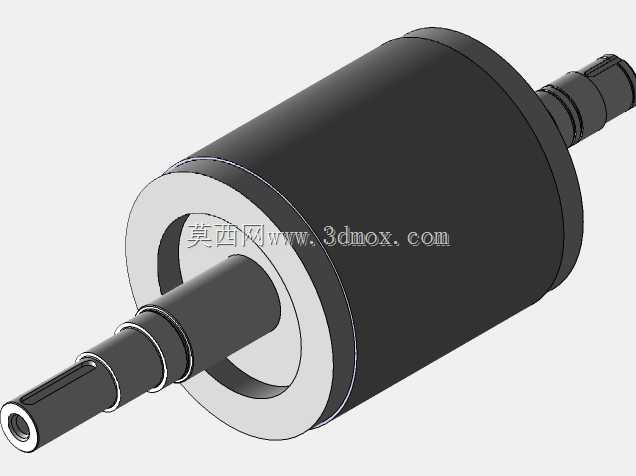

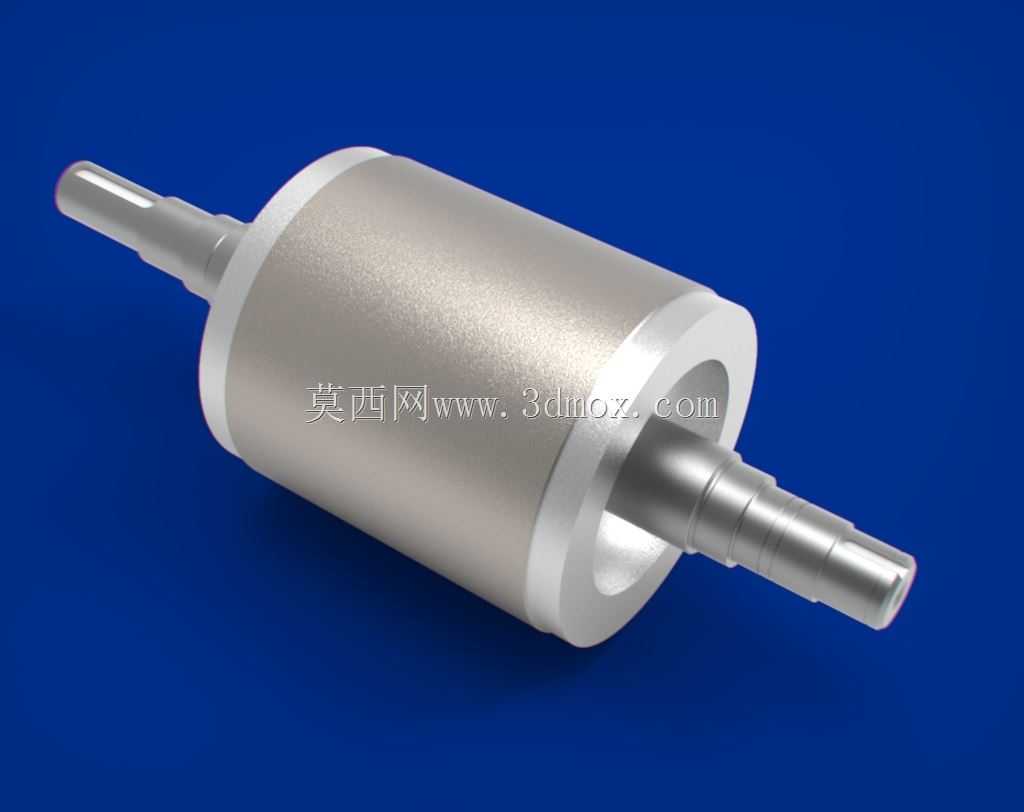

　　在各类旋转类工业设备的传动链路中，转子轴系是承担扭矩传递、支撑旋转部件、保障转动精度的核心组件，其结构合理性直接决定整套设备的运行稳定性、振动噪声水平与服役寿命，从中小型电机、流体输送泵到精密机床主轴单元，不同工况下的转子轴系都需要匹配对应的结构设计与精度控制要求。这套转子轴系采用一体式阶梯轴搭配中部回转基体的结构形式，轴身根据装配需求设计了多段不同直径的轴颈，分别对应轴承安装位、传动件连接位、密封件配合位以及输出端连接位，各轴段之间采用圆角过渡避免应力集中，从结构根源上降低交变载荷下的轴身断裂风险。中部的回转基体与轴身采用过盈配合加周向定位的连接方式，保障高速旋转时两者不会出现相对滑移，基体的外圆与两端面均做了同轴度公差约束，

　　确保整体转动时的动平衡性能达标，避免运行过程中出现过大的径向跳动。从实际应用场景来看，这类转子轴系可适配多数中低转速的工业旋转设备，既可以作为小型动力设备的输出转子组件，也能作为流体输送设备的叶轮承载轴系，还可用于通用传动设备的中间转动支撑单元。设计过程中首先明确了轴系的载荷边界：径向载荷由两端支撑位承担，扭矩通过轴端的连接结构传递，因此轴径的计算充分考虑了弯扭复合载荷下的疲劳强度，各配合面的公差根据装配需求做了区分，轴承安装位采用基孔制过渡配合保障装配精度与支撑刚性，密封位采用较低的表面粗糙度以减少密封件的磨损，传动连接位设计了对应的键槽或扁位结构来传递扭矩，避免传动过程中出现打滑。安装边界方面，

　　轴系两端的支撑轴颈长度与直径匹配常用的深沟球轴承或角接触轴承安装尺寸，两端轴伸的长度预留了联轴器或传动轮的安装空间，中部回转基体的外径尺寸控制在合理范围内，避免与设备壳体出现干涉，整体轴向尺寸经过紧凑化设计，在满足结构强度的前提下尽可能缩短轴的跨度，提升轴系的整体刚性，减少运行过程中的挠曲变形。在细节处理上，轴身所有的棱边都做了倒角处理，既方便装配过程中零件的导入，也避免锋利棱边划伤操作人员或密封元件，各轴段的退刀槽、越程槽尺寸都符合机械加工的工艺要求，不需要特殊工装即可完成车削、磨削加工，降低零件的制造成本。回转基体的内孔与轴身的配合长度经过核算，既保证足够的配合面传递扭矩，也不会因为配合长度过长导致装配难度提升，

　　基体两端的止口结构可用于安装端盖或平衡块，方便后续做动平衡校正时的配重调整。对于结构设计从业者而言，这类轴系的建模过程需要重点关注各配合面的尺寸公差、形位公差标注逻辑，以及不同轴段的工艺合理性，不能只追求外观的相似性而忽略实际加工与装配的可行性，比如轴肩的高度需要满足轴承内圈的定位要求，同时不能超过轴承内圈的倒角尺寸，否则会导致轴承无法安装到位；键槽的位置需要避开轴的应力集中区域，同时要与传动件的键槽位置匹配。在三维建模时，需要将各零件的装配关系完全还原，包括配合面的接触关系、定位结构的限位关系，才能在后续的工程图生成、干涉检查、运动仿真环节得到准确的结果，为后续的零件加工、整机装配提供可靠的数字模型依据。这类轴系在实际运行中，还需要考虑润滑与密封的适配性，两端轴承位的空间预留了润滑脂的填充空间，轴伸端的密封位尺寸适配常用的骨架油封或机械密封结构，可根据不同的工作介质与转速要求选择对应的密封方案，不需要对轴系主体结构做大幅修改即可适配多种工况，具备较好的通用性。
