带键槽法兰式排气扇叶毂结构设计

　　在工业通风、商用排风、厂房空气置换等场景中，排气扇的运行稳定性很大程度上取决于叶毂与动力输出轴的连接可靠性，这款带法兰结构的叶毂正是为匹配中低压轴流排气扇的传动需求设计的核心连接部件。日常运维中不难发现，不少排气扇运行半年到一年就出现扇叶抖动、传动异响的问题，拆解后多半是叶毂与轴的配合出现间隙，或是叶毂法兰与扇叶的连接孔位错位导致动平衡失效，这款结构的设计正是针对这些现场痛点做了针对性优化。

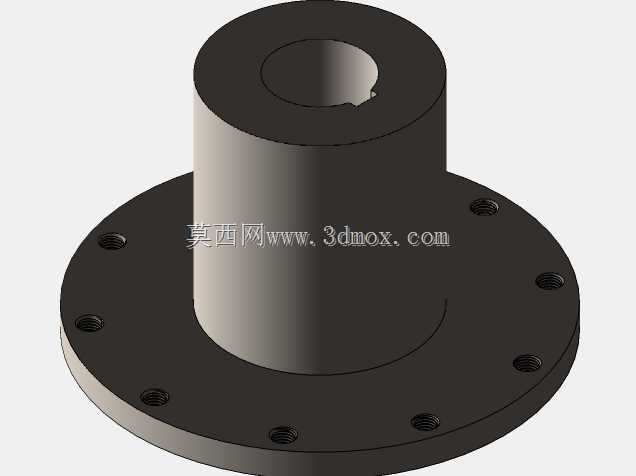

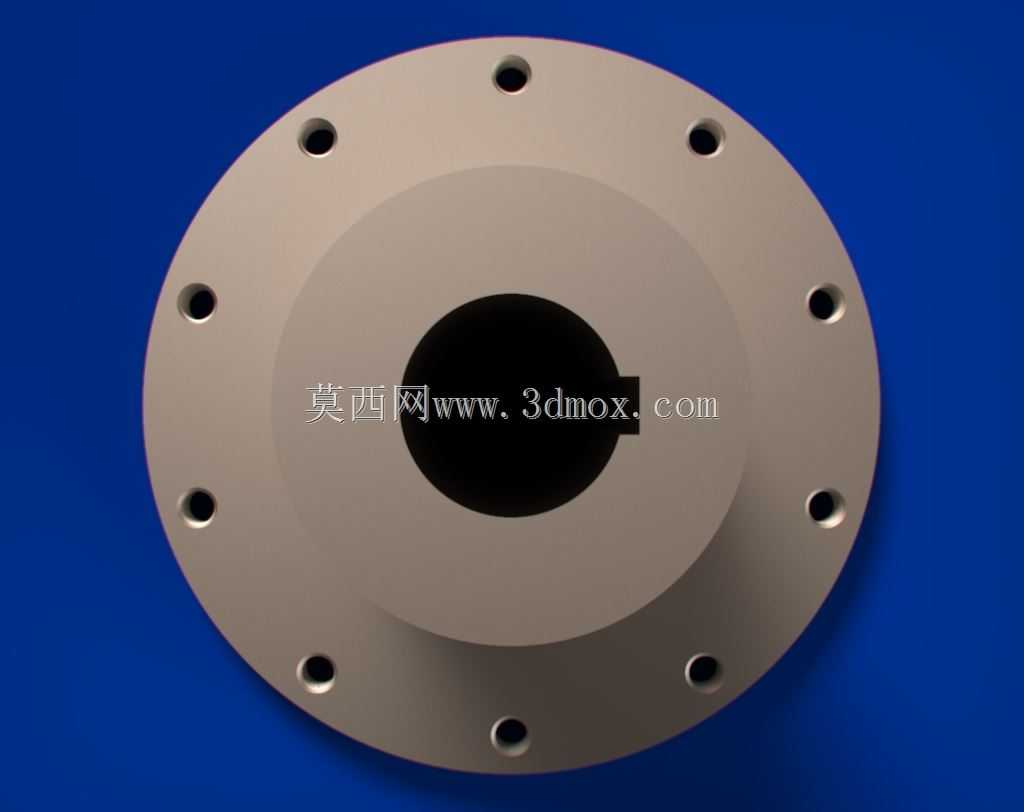

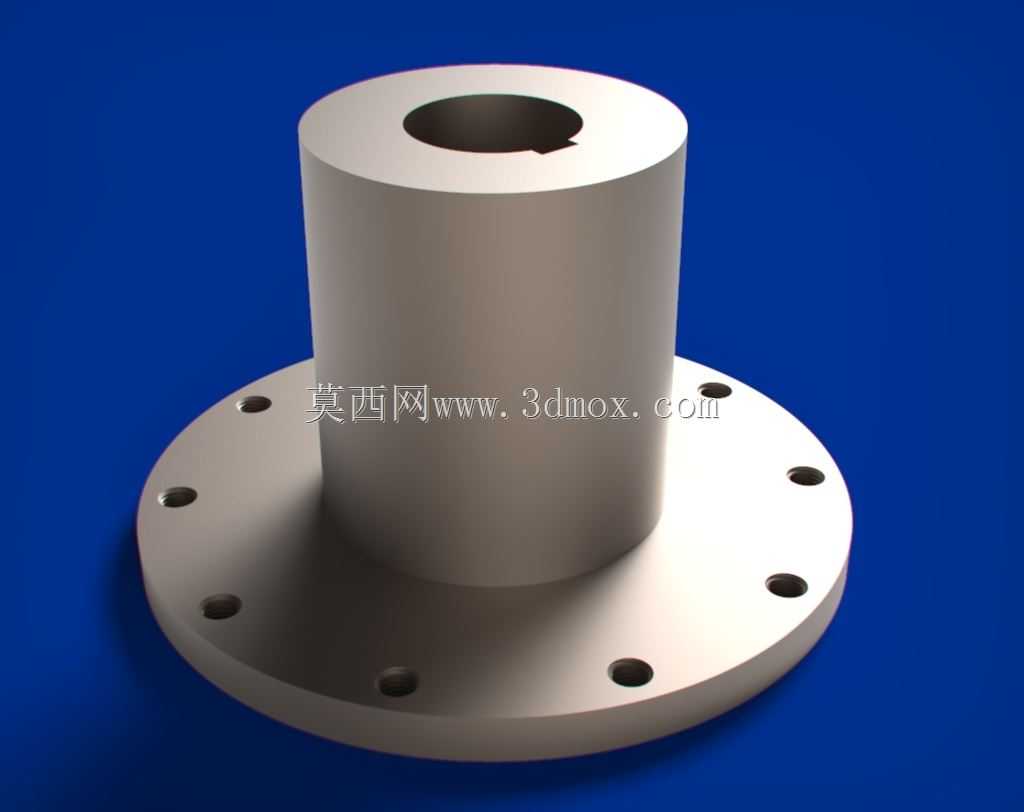

　　从实际安装边界来看，该叶毂采用轴套加法兰盘的一体化结构，轴套内孔预留标准键槽，能够与电机输出轴通过平键实现周向固定，避免长期正反转启停过程中出现轴与毂的相对滑动，相比顶丝固定的简易叶毂，这种键连接的方式能传递更大的扭矩，适配功率稍大的工业级排气扇使用场景。法兰盘上均匀分布的8个通孔，是用于和扇叶的轮毂安装位做螺栓固定，孔位沿圆周等距排布的设计，能够保证扇叶安装后各方向受力均匀，减少动平衡校正的工作量，哪怕是现场更换扇叶，只要孔位对齐锁紧，就能基本保证运行时的同轴度要求，降低现场安装的调试难度。

　　设计过程中，轴套的轴向长度做了针对性加长，相比短轴套的叶毂，更长的配合面能够让轴与毂的接触面积更大，分散传动过程中的径向载荷，减少轴端的弯曲应力，尤其是在排气扇运行遇到气流波动、扇叶受不均匀风压的时候，更长的配合面能有效避免轴套部位出现应力集中导致的开裂问题。法兰盘与轴套的衔接位置做了圆弧过渡处理，没有采用直角衔接的结构，这是因为在长期交变载荷作用下，直角位置很容易出现应力集中萌生疲劳裂纹，圆弧过渡能够分散衔接处的结构应力，提升部件的整体疲劳寿命，适配通风设备长期连续运行的工况要求。

　　从安装适配性角度来说，法兰盘的外径尺寸匹配常规120mm规格轴流扇叶的安装圈径，轴套内孔适配常规42mm直径的电机输出轴，键槽尺寸匹配标准平键规格，安装时不需要额外做二次加工，只要将轴套对准电机轴推入，卡入平键后锁紧轴端的固定螺栓，再将扇叶对准法兰盘上的8个通孔逐一锁紧固定螺栓即可完成装配，不管是整机厂的装配线，还是现场运维更换部件，都能快速完成作业，不需要复杂的工装辅助。

　　实际使用场景中，这类叶毂不仅可以用在常规的工业排气扇上，也能适配暖风机、风冷设备的风轮连接部位，只要轴径、安装孔位参数匹配，就能实现通用替换。结构设计上没有多余的复杂造型，整体采用回转体结构，不管是采用金属棒料车削加工，还是采用模具铸造成型，都能很方便地实现批量生产，加工过程中只要保证内孔与法兰端面的垂直度、各安装孔的位置度，就能满足部件的装配精度要求，不需要过高的加工精度就能保证使用性能，兼顾了加工经济性和运行可靠性。

　　在传动逻辑上，电机输出的扭矩通过平键传递给叶毂轴套，再通过轴套与法兰的一体化结构将扭矩传递给法兰盘，最终通过法兰上的固定螺栓带动整个扇叶旋转，整个传力路径没有多余的转接部件，减少了传动环节的能量损耗，也降低了多部件连接带来的松动风险。轴套顶端的键槽采用贯通式设计，装配时平键可以从轴端直接推入，不需要对准封闭键槽的位置，进一步降低了现场装配的难度，哪怕是没有太多装配经验的运维人员，也能快速完成部件的更换作业。法兰盘上的安装孔采用通孔设计，螺栓可以从法兰背面直接穿入与扇叶的安装位锁紧，相比螺纹孔设计，通孔不存在螺纹滑牙的问题，长期使用后哪怕出现锈蚀，也可以通过冲敲螺栓完成拆卸，避免了螺纹孔损坏后整个叶毂报废的问题，更适合通风设备这种长期在多尘、潮湿环境下运行的工况。
