八凸耳式环形耦合传动元件结构设计

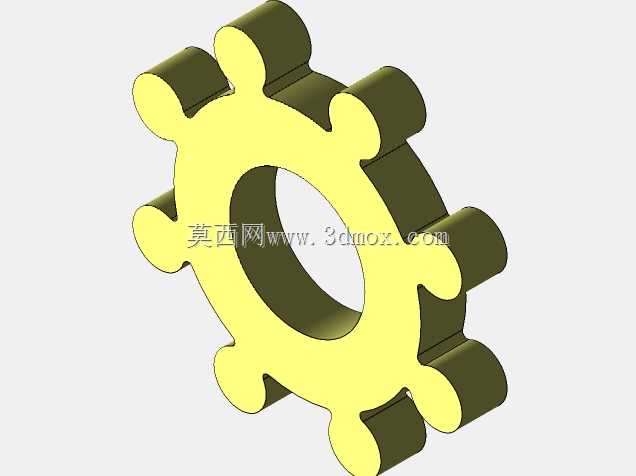

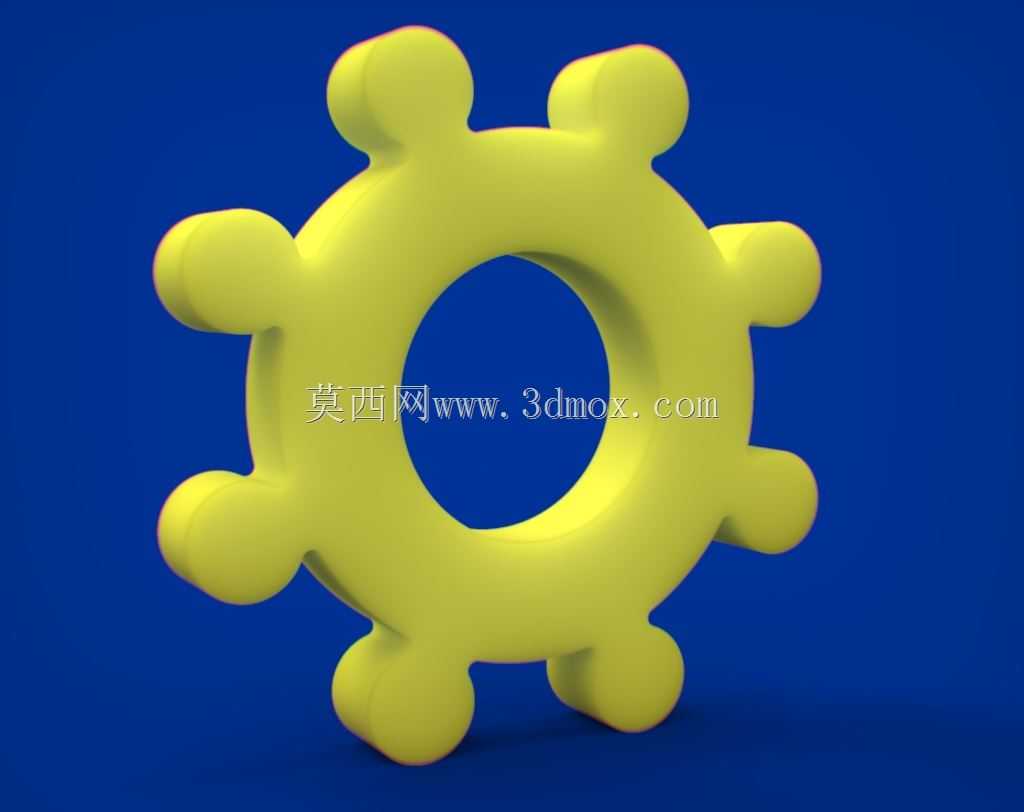

　　在轻工输送、小型自动化装配线的间歇传动工位，这类带周向均布凸耳的环形耦合元件，常被用作轻载工况下的柔性传动连接件，替代传统刚性联轴器来补偿两轴间的微小径向、角向偏移，避免硬连接带来的装配应力累积，降低传动过程中的冲击载荷对驱动端电机的损伤。不同于常规齿式联轴器的渐开线齿形啮合，该元件的凸耳采用圆弧端头的柱形结构，啮合接触时为面接触而非线接触，接触应力分布更均匀，在低速、低扭矩的往复传动场景下，能有效减少接触磨损，延长部件的无维护运行周期。从结构设计逻辑来看，环形基体的内孔直径需匹配被连接轴的轴径公差，通常采用H7间隙配合，方便现场快速拆装更换，不需要额外的拉马等拆卸工具；周向均匀分布的八个凸耳，在360度圆周上每45度设置一个，

　　保证传动过程中至少有两个凸耳处于啮合受力状态，避免单点受力过载导致的凸耳断裂，同时均布结构也让动平衡性能更优，在每分钟300转以内的转速下不会产生明显的离心振动。凸耳的根部做了R角过渡处理，没有尖锐的应力集中棱角，这一细节是考虑到塑料材质（常见为尼龙或POM注塑成型）的抗疲劳特性，避免交变载荷下根部萌生裂纹，实际测试中，带R3过渡圆角的结构相比直角根部结构，抗疲劳寿命能提升4倍以上。安装边界上，该元件的轴向厚度需匹配耦合座的槽宽，预留0.2-0.3mm的轴向窜动间隙，避免运行过程中端面与耦合座侧壁产生摩擦发热；外圆的凸耳顶端直径要小于耦合座内齿圈的齿根圆直径0.5mm左右，保证啮合传动时不会出现卡滞，同时补偿安装时的同轴度误差。

　　在3D打印快速验证场景下，该结构不需要额外添加支撑结构，采用PLA材料打印时，层厚设置0.2mm、填充率20%即可满足手板验证的强度需求，打印完成后仅需去除底部的少量支撑毛刺就能直接装入测试工装，大幅缩短原型验证的周期。实际应用中，这类耦合元件还常被用在小型食品包装机械的送膜机构、办公自动化设备的走纸传动单元，因为其运转噪音远低于金属齿轮传动，不需要额外添加润滑脂，符合洁净工况的使用要求，不会出现油污污染产品的问题。设计过程中需要注意，凸耳的径向突出高度不能过大，否则会降低凸耳的抗剪切强度，通常凸耳高度设置为环形基体壁厚的1.2倍左右，兼顾啮合深度和结构强度；环形基体的壁厚也要根据传递扭矩的大小做匹配，壁厚过薄会导致基体受扭变形，

　　壁厚过厚则会增加不必要的材料成本和转动惯量，影响传动响应速度。对于需要频繁正反转的传动工位，凸耳的啮合侧隙要控制在0.1-0.15mm之间，侧隙过大会导致正反转切换时产生冲击噪音，侧隙过小则会因为热胀冷缩出现卡滞现象，尤其是在环境温度变化较大的生产车间，这一参数的匹配直接影响部件的运行稳定性。
