60mm口径文丘里施肥喷射器三维结构

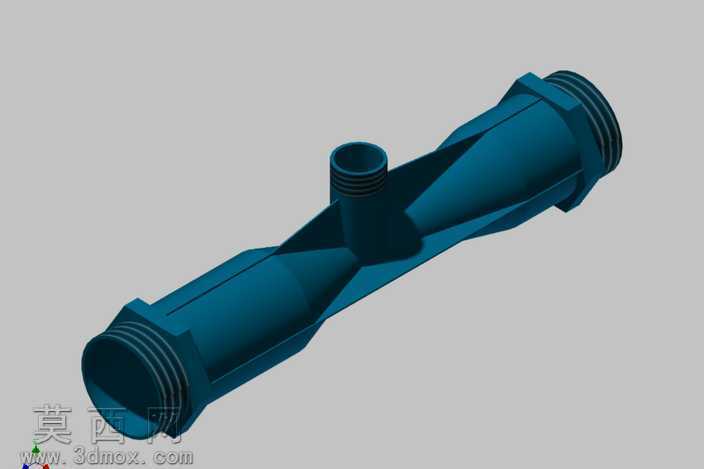

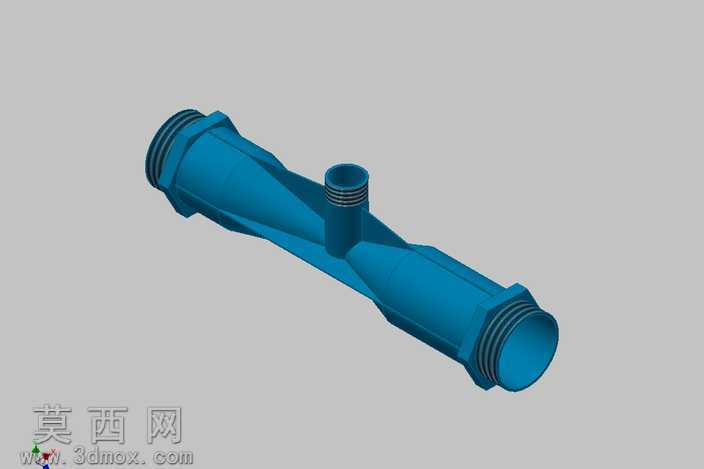

本作品为文丘里施肥喷射器的三维参数化模型，整体采用等径直管路搭配中部垂直侧接接口的经典文丘里结构布局，建模阶段严格遵循流体力学文丘里效应的结构原理，先通过草绘绘制管路中心轴线与各段截面轮廓，以旋转特征生成主管路的基础基体，主管路两端预留标准外螺纹连接结构，可直接与同规格灌溉管路实现密封对接，中部垂直向上的侧接接口为肥料吸入端，同样设置螺纹连接结构用于接驳肥料输送管路。建模过程中对文丘里结构的收缩段、喉道段、扩散段做了平滑过渡处理，所有曲面连接处均做圆角优化，避免结构应力集中同时保障流体流动平顺，减少管路内部的紊流与压损。材质渲染阶段选用工程塑料的哑光蓝色材质表现主体结构，还原农用灌溉配件常用的材质视觉效果，螺纹部位做细微的纹理凹凸处理，还原机械加工螺纹的真实质感，整体渲染采用均匀漫反射光照，清晰呈现结构的轮廓特征与各段管径的变化细节。结构设计上，主管路公称直径设定为60mm，适配主流大田灌溉的主管道规格，喉道部位的收缩比经过合理设定，可在主管路通水时在喉道区域形成稳定负压，将侧接口接入的肥料溶液均匀吸入主管路，实现水肥混合输送的功能，侧接口的位置精准设置在喉道对应的垂直方位，保障负压吸肥的效率，避免出现肥料回流的问题。整体模型结构完整，所有连接部位的尺寸均符合管路配件的通用连接标准，无多余的冗余特征，各部件之间的装配关系清晰，可直接用于流体仿真分析、灌溉系统方案展示、3D打印样件验证等场景，模型的参数化特征保留完整，可根据实际使用需求调整管径、收缩比、侧接口尺寸等参数，快速衍生出适配不同管路规格的同类型产品模型。
