蒸汽机动力传输十字头结构设计

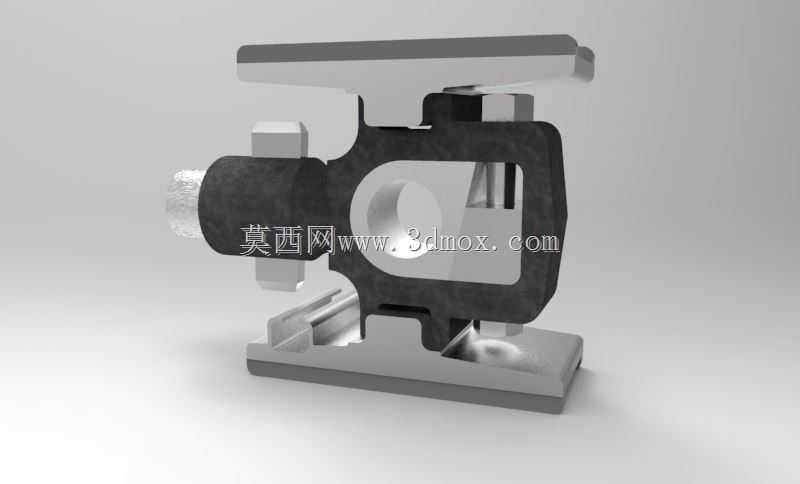

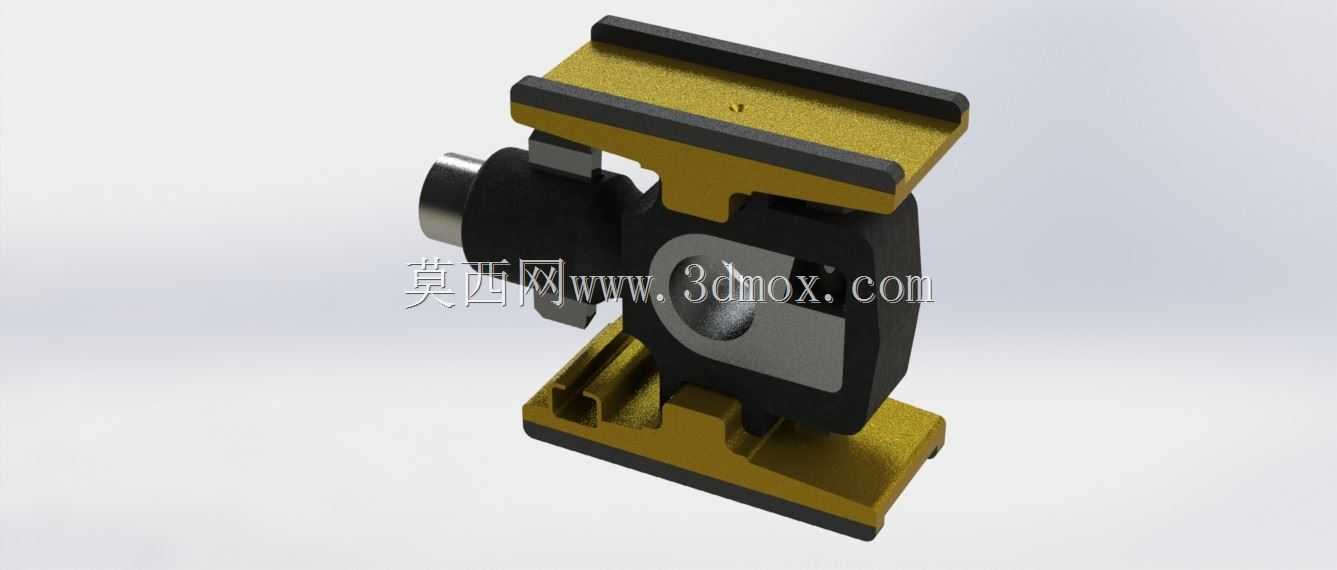

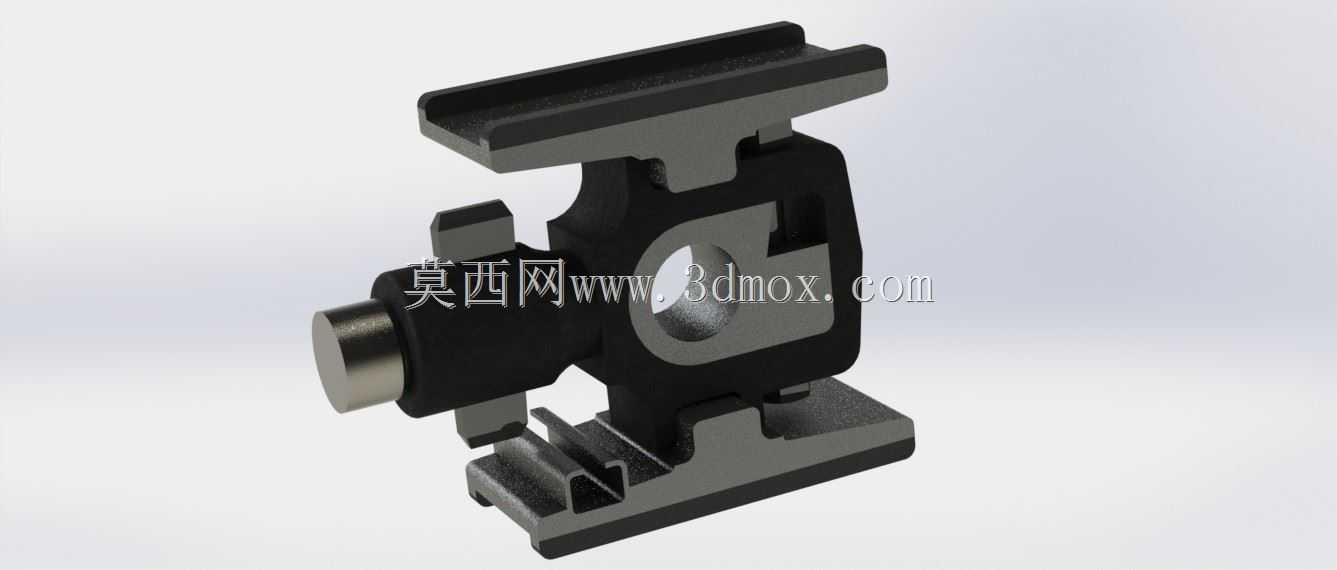

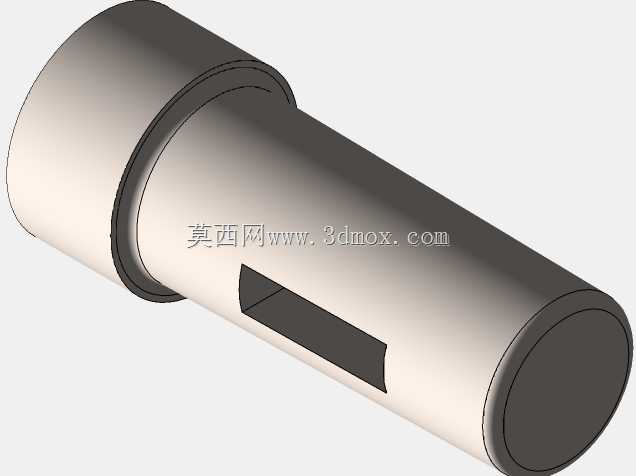

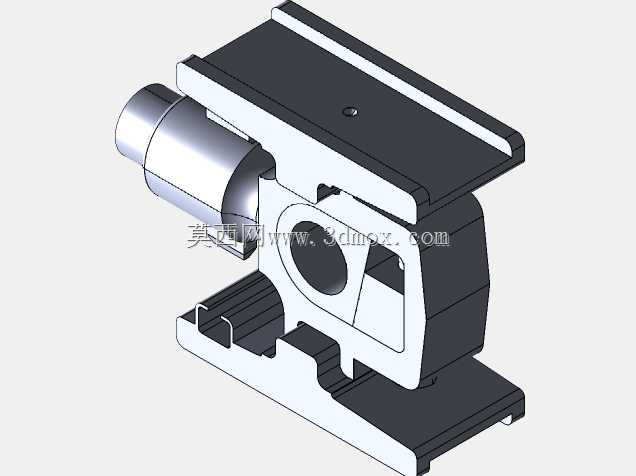

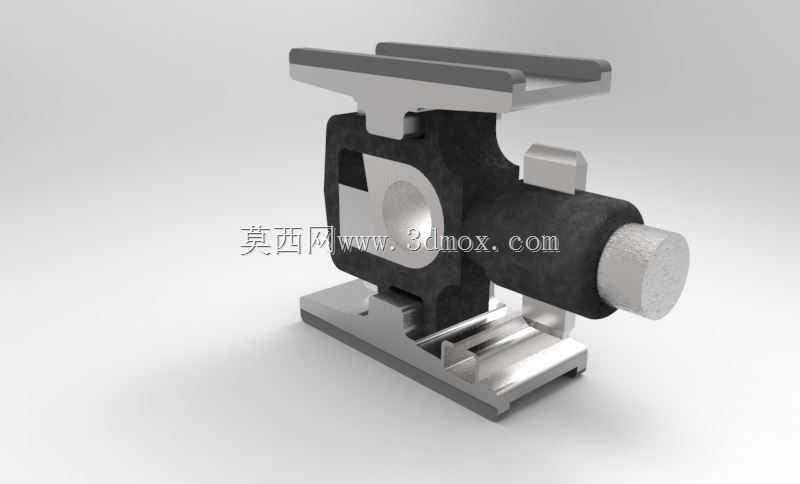

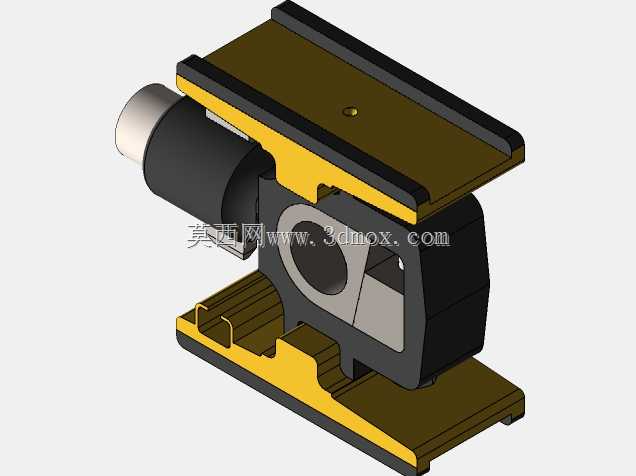

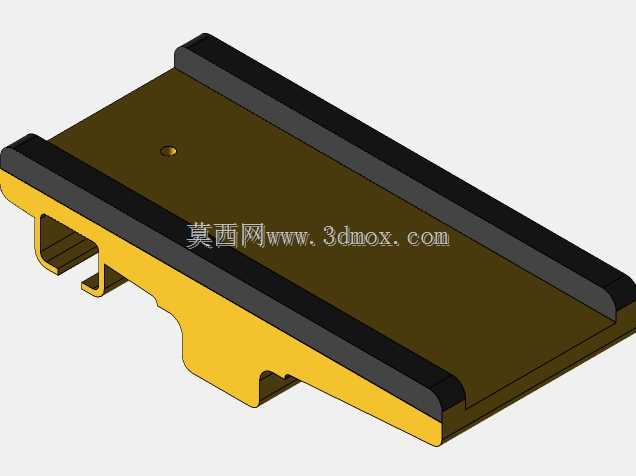

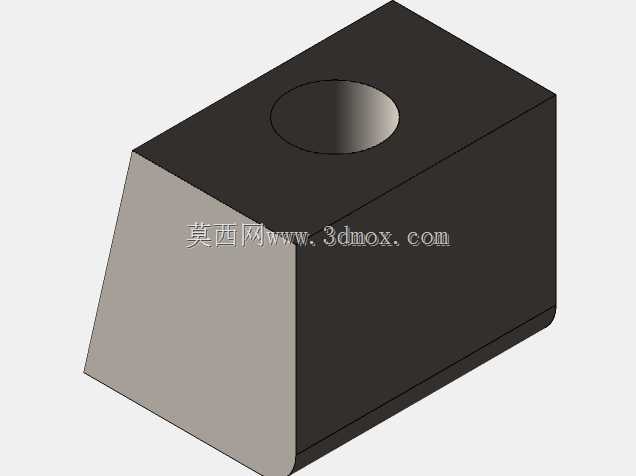

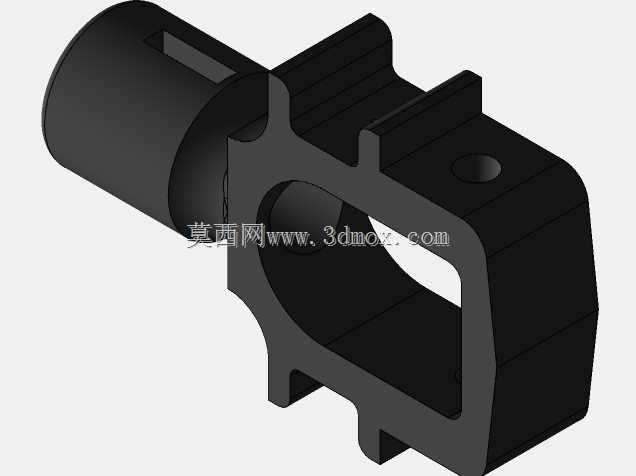

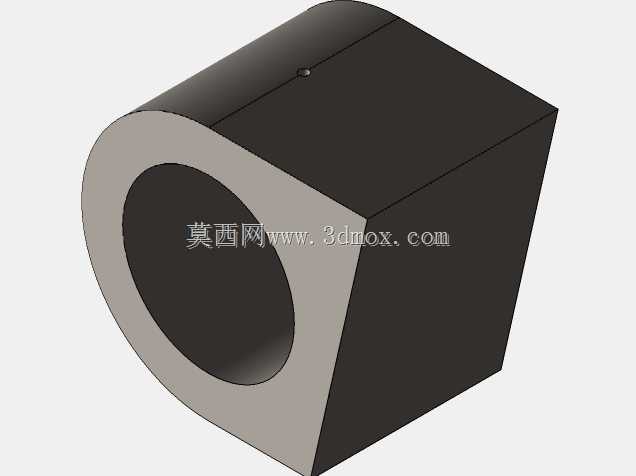

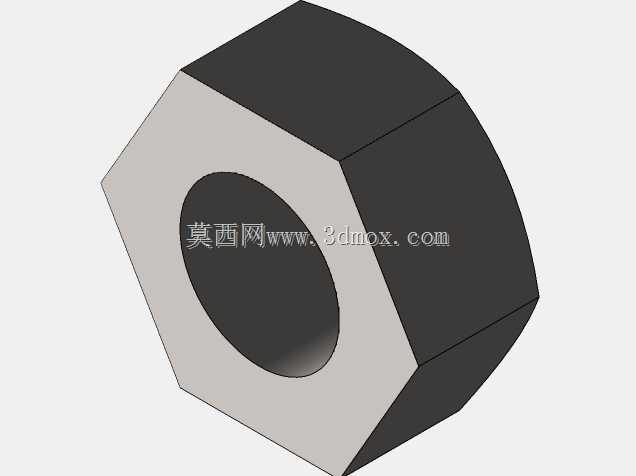

　　在往复式蒸汽动力设备的动力传递链路中，十字头是衔接活塞侧直线往复运动与连杆侧摆动运动的核心中间构件，其结构可靠性直接决定整套动力单元的运行寿命与动力传递效率。该十字头采用上下对称的双导向滑履结构，滑履工作面做了耐磨层加厚设计，运行时与十字头滑道的配合面保持均匀面接触，避免局部应力集中导致的滑道拉伤或构件变形。十字头主体与活塞杆的连接端采用锥面配合加锁紧螺母的紧固结构，配合位置设置了防松楔块，能够在设备长期往复冲击载荷下避免连接松动，保证活塞运动的同轴度精度。与连杆小头的连接部位集成了滑动轴承衬套结构，衬套采用耐磨合金材质，能够承受连杆摆动过程中产生的交变径向载荷，同时降低铰接部位的摩擦损耗，减少日常运维的润滑频次。从安装边界来看，

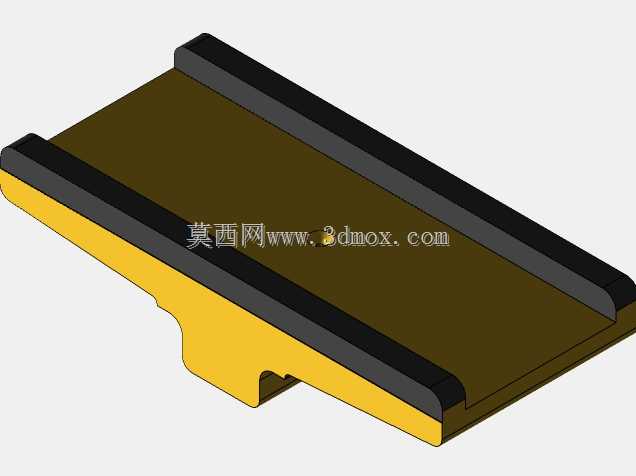

　　十字头上下滑履的间距需要与设备滑道的开档尺寸严格匹配，单侧滑履的导向长度经过优化，既保证往复运动过程中的导向稳定性，避免出现卡滞或偏磨，又不会因为导向面过长增加不必要的滑动摩擦阻力。十字头的销孔中心与活塞杆安装孔的同轴度、销孔轴线与滑履导向面的平行度是加工过程中的核心形位公差要求，直接影响动力传递过程中是否会出现附加侧向力，避免活塞与气缸壁之间出现偏磨导致的漏气问题。设计过程中针对十字头的受力工况做了载荷分解：活塞传递的轴向推力通过十字头本体传递到十字头销，再由销传递给连杆，过程中滑履需要承受连杆摆动产生的侧向分力，因此滑履的受力面做了微凸的中凸结构设计，运行时在载荷作用下接触面均匀贴合，避免边缘接触导致的异常磨损。

　　十字头的整体结构采用分体锻造后加工成型，主体部分选用高强度碳素结构钢锻造，保证芯部的冲击韧性，滑履的耐磨工作面可以根据实际运行工况更换不同厚度的调整垫片，用来调整十字头与滑道之间的配合间隙，适配不同运行时长后的磨损补偿需求，不需要整体更换十字头构件，降低运维成本。在实际装配过程中，十字头与活塞杆的连接需要做锁紧力矩校验，楔块的打入深度需要符合设计要求，保证连接预紧力处于合理区间，既不会因为预紧力过大导致螺纹部位应力过载，也不会因为预紧力不足在往复冲击下出现松脱。十字头销与轴承衬套的配合间隙需要控制在合理范围，间隙过大会导致运行过程中产生冲击异响，加速铰接部位的疲劳损坏，间隙过小则会导致润滑脂无法有效进入摩擦面，出现干磨烧蚀的问题。该结构的十字头不仅适用于传统蒸汽机动力设备，在其他采用曲柄滑块机构的往复式动力设备、往复泵类设备中，也可以根据实际载荷参数调整尺寸后适配使用，其核心的导向-铰接-连接的功能逻辑具备很强的通用适配性。
