船用动力系统连杆端分体式结构设计

项目分类:通用机械零部件 发布时间:2021-11-21 ID:395754
  • 船用动力系统连杆端分体式结构设计
  • 船用动力系统连杆端分体式结构设计
  • 船用动力系统连杆端分体式结构设计
  • 船用动力系统连杆端分体式结构设计
  • 船用动力系统连杆端分体式结构设计
  • 船用动力系统连杆端分体式结构设计
  • 船用动力系统连杆端分体式结构设计
  • 船用动力系统连杆端分体式结构设计
  • 船用动力系统连杆端分体式结构设计
  • 船用动力系统连杆端分体式结构设计
  • 船用动力系统连杆端分体式结构设计
  • 船用动力系统连杆端分体式结构设计
  • 船用动力系统连杆端分体式结构设计
  • 船用动力系统连杆端分体式结构设计

  船用发动机连杆端作为曲柄连杆机构的核心连接部件,直接承担着活塞往复运动与曲轴旋转运动之间的动力转换传递职责,其结构可靠性直接决定了整台船舶动力装置的运行稳定性,尤其是在远洋航行工况下,部件长期承受交变冲击载荷、高温燃气作用力以及船体颠簸带来的附加载荷,对结构强度、装配精度、抗疲劳性能都有着极高的要求。

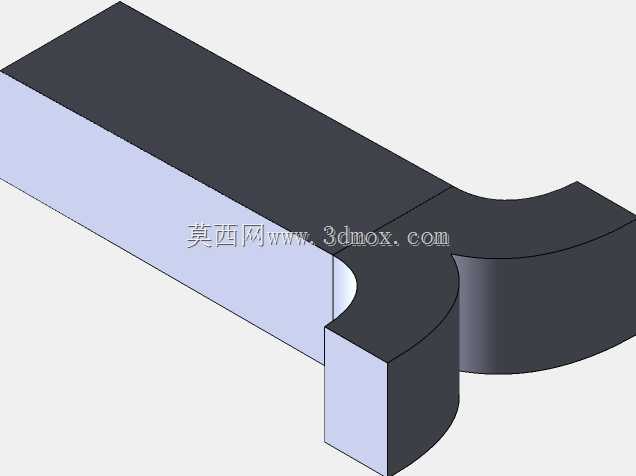

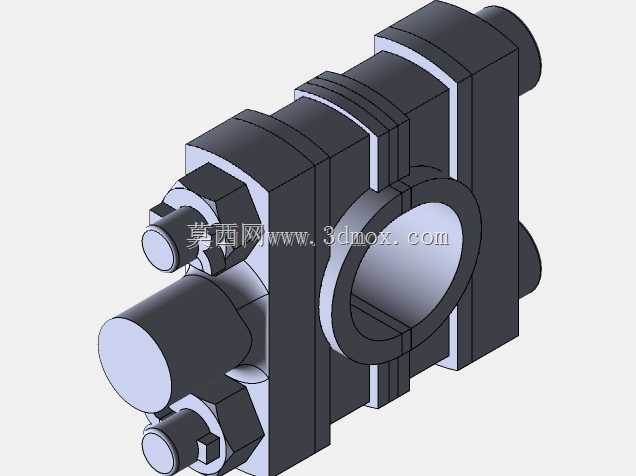

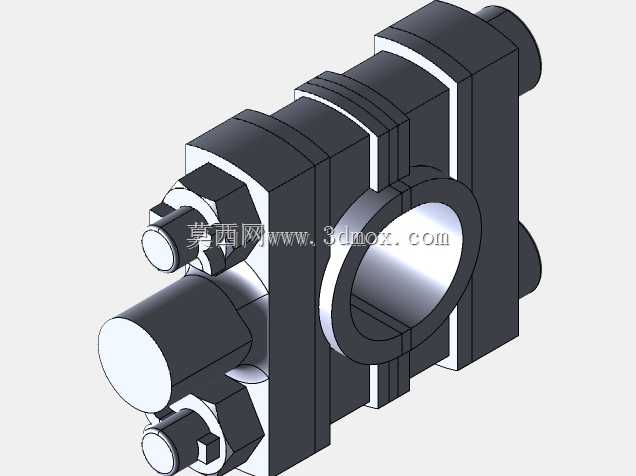

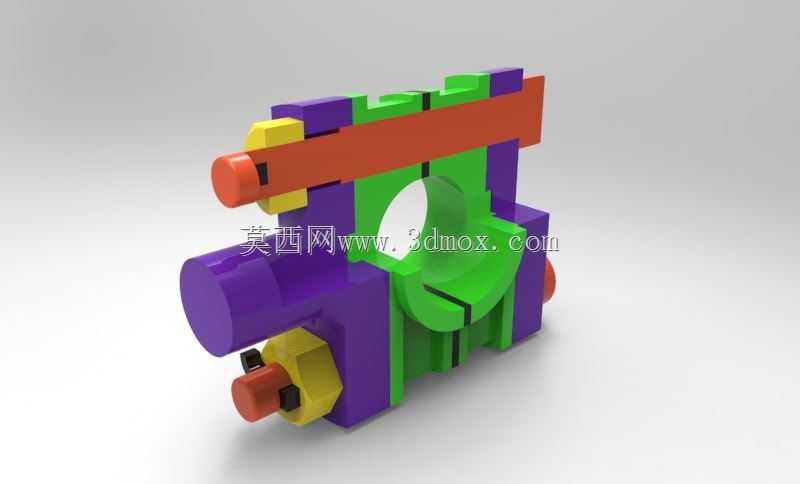

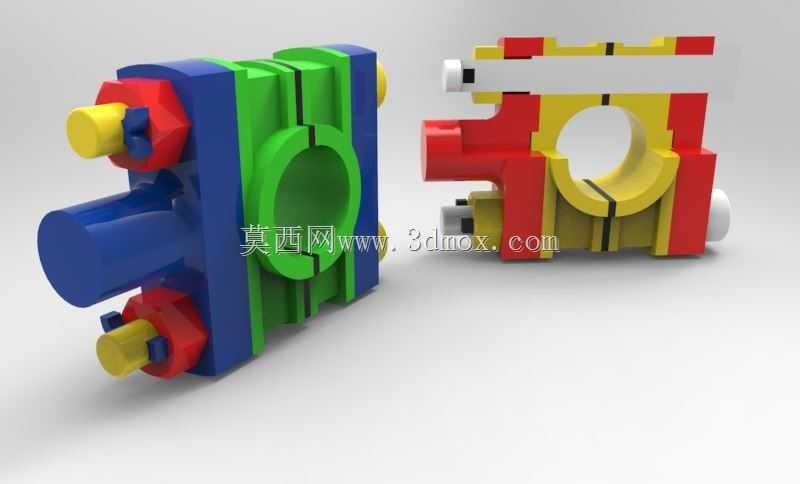

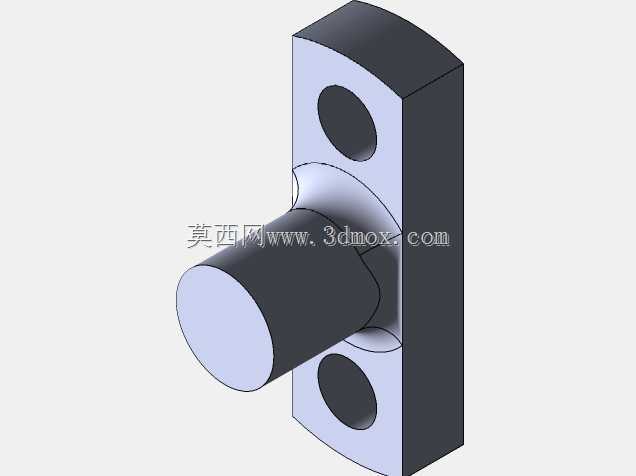

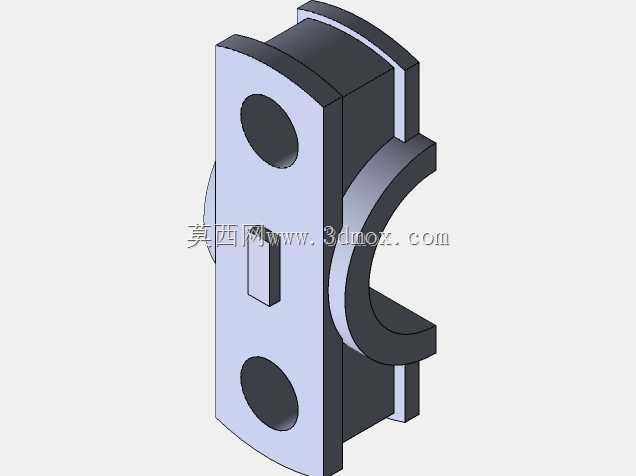

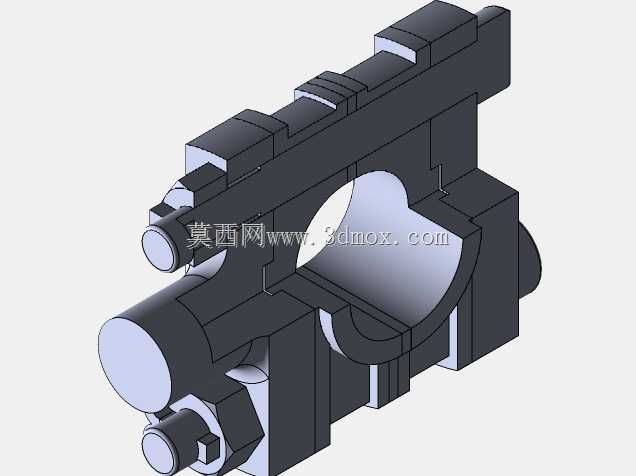

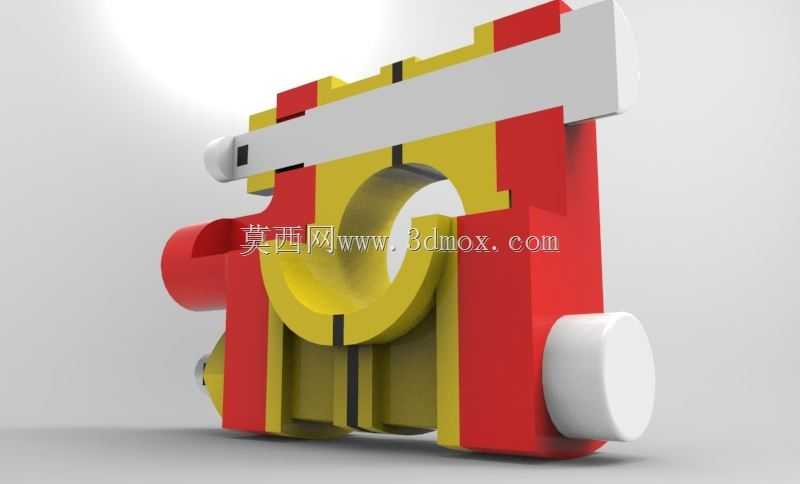

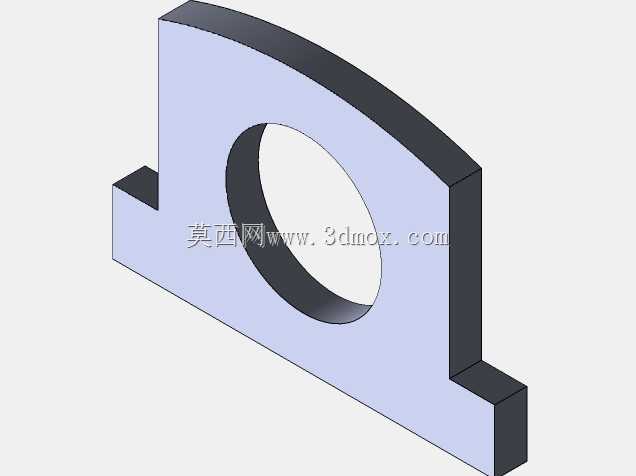

  从结构设计来看,该连杆端采用分体式剖分结构设计,将连杆大端拆分为杆身主体与轴承盖两个部分,通过两侧的高强度螺栓组件实现锁紧固定,这种设计的核心考量是满足发动机装配阶段曲轴的穿装需求,因为船用发动机曲轴多为整体锻造结构,无法从端部逐套装入整体式连杆大端,剖分结构可以在曲轴吊装就位后,再将轴承盖与杆身扣合完成装配,大幅降低了整机装配与后期检修的操作难度。剖分面采用平切口设计,加工工艺性更好,能够通过普通铣削、磨削工序达到较高的形位公差要求,同时配合定位销结构保证轴承盖与杆身的装配定位精度,避免运行过程中出现错位导致轴瓦偏磨。

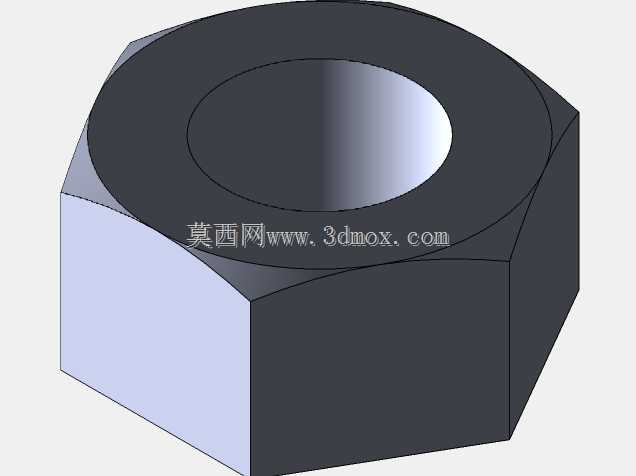

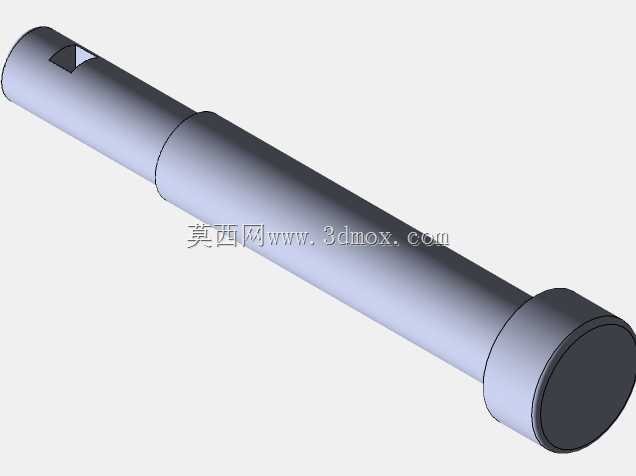

  在功能特性层面,连杆端的内孔为轴瓦安装位,设计时需要严格控制内孔的圆柱度、表面粗糙度以及与连杆小端孔的平行度公差,保证轴瓦装入后能够与曲轴轴颈形成均匀的配合间隙,建立稳定的润滑油膜,避免出现局部干摩擦导致的烧瓦故障。两侧的螺栓安装孔采用高精度铰制孔设计,螺栓杆部与孔壁采用过渡配合,既能够承担横向剪切载荷,又能保证足够的预紧力传递,防止运行过程中螺栓出现松动。连杆端的外部轮廓采用多面体过渡结构,在保证结构强度的前提下尽可能去除冗余材料,降低部件整体的往复运动质量,减少曲轴旋转过程中的惯性力冲击,这对于大缸径船用发动机来说尤为重要,过大的往复质量会大幅提升曲轴的平衡难度,增加整机振动水平。

  从安装边界来看,该连杆端的径向尺寸需要严格匹配发动机曲轴的曲柄销直径以及曲轴箱内部的避让空间,避免连杆摆动过程中与曲轴箱内壁、曲轴平衡块发生运动干涉;轴向尺寸则需要与曲轴的连杆轴颈长度、相邻气缸的中心距相匹配,保证多缸机装配后各连杆之间留有足够的侧向间隙,不会在曲轴轴向窜动时出现碰磨。螺栓的伸出长度也需要严格控制,过长的螺栓会在连杆摆动过程中碰撞周边部件,过短则无法保证足够的螺纹啮合长度,影响连接强度。

  在实际船用工况应用中,连杆端的设计还需要考虑腐蚀防护需求,船舶机舱内湿度高、盐雾浓度大,部件表面需要做相应的氧化或涂层处理,避免长期使用过程中出现锈蚀,影响装配精度与结构强度。同时,分体式结构的轴瓦安装位需要设计相应的油槽与油孔,与曲轴内部的润滑油道连通,保证运行过程中压力润滑油能够持续输送到摩擦副表面,带走摩擦产生的热量与金属磨屑,延长部件的使用寿命。设计过程中还需要通过有限元分析对连杆端的应力分布进行校核,重点关注剖分面圆角、螺栓孔周边、内孔油槽位置的应力集中情况,通过优化圆角半径、调整壁厚分布来降低峰值应力,提升部件的抗疲劳性能,满足船用发动机上万小时的大修间隔要求。
