在各类工业传动系统的轴系布局中,两轴端的同轴度偏差补偿、扭矩传递可靠性始终是结构设计阶段需要重点考量的环节,这类压缩联轴器正是针对中低转速、中等扭矩传递场景开发的轴连接部件,常见于输送线驱动端、中小型泵组动力输入、轻工设备传动链路等安装空间充足、轴系对中调整余量有限的工况中。从实际使用逻辑来看,这类联轴器不需要额外的键连接辅助,依靠周向均布的锁紧螺栓施加轴向压紧力,让两半联轴器的内孔抱紧对接的轴表面,依靠接触面的静摩擦力完成扭矩传递,相比传统键连接型联轴器,它可以有效降低轴加工时的键槽铣削工序要求,同时在轴系存在微小径向、角向偏差时,配合接触面的微量形变可以抵消部分安装误差,避免轴端承受额外的交变弯曲应力,延长轴承等配套部件的使用寿命。

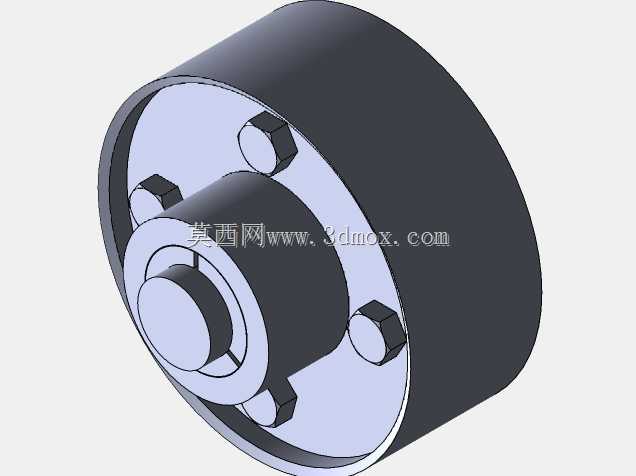

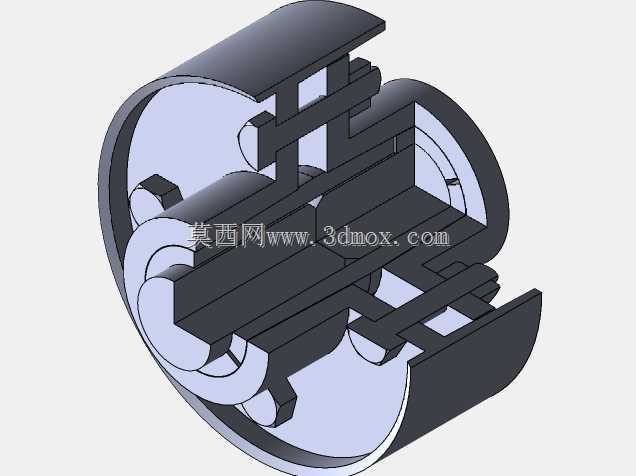

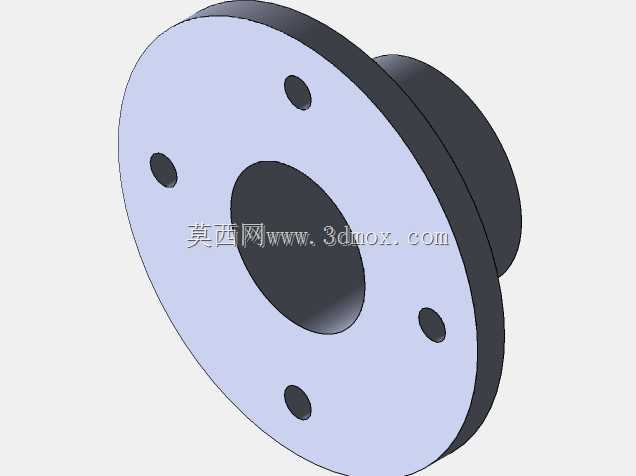

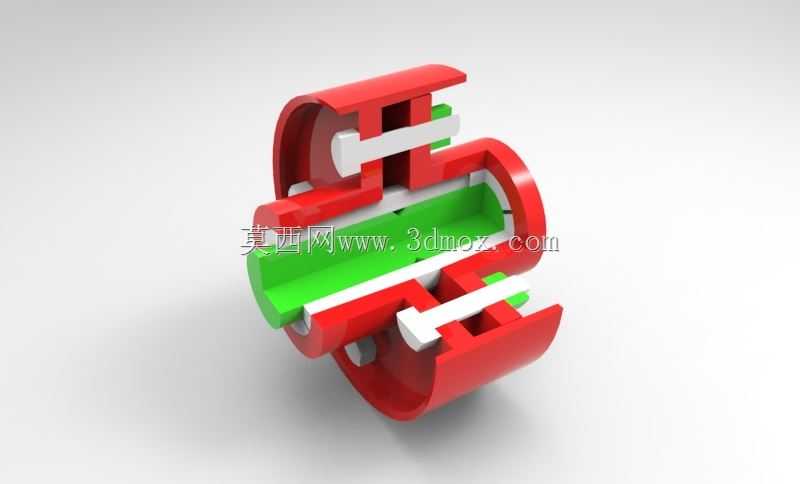

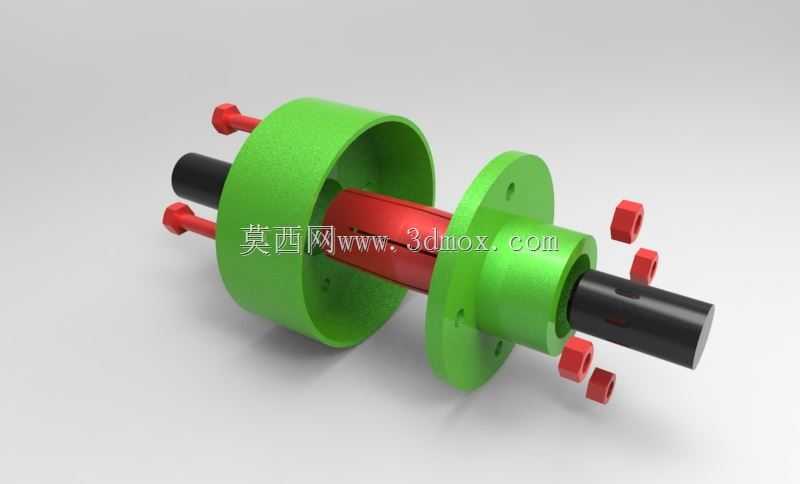

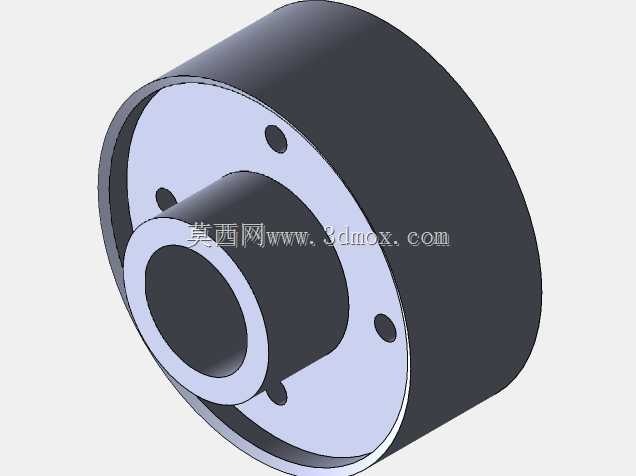

从结构设计思路上拆解,该联轴器采用对称式双法兰布局,两端的法兰盘通过沿圆周均匀排布的拉紧螺栓完成锁紧,中间的压缩段在螺栓锁紧时产生可控的轴向形变,持续对轴面施加均匀的抱紧力,避免单点应力集中造成的轴面压伤。设计过程中需要重点控制几个核心尺寸边界:首先是内孔的直径公差带,需要匹配常用的标准光轴尺寸公差,保证抱紧时的接触面积不低于理论值的85%;其次是法兰盘的螺栓孔分布圆直径,需要结合传递扭矩的大小计算螺栓的预紧力需求,确保在额定扭矩下所有螺栓承受的拉应力处于材料许用应力范围内,同时螺栓的伸出长度不能超出法兰盘的外圆轮廓,避免运转时与周边防护结构发生干涉;另外是联轴器的整体轴向长度,需要匹配常见设备的轴端伸出长度,通常预留2-3mm的轴端窜动间隙,防止轴系热胀冷缩时对联轴器产生额外的轴向推力。

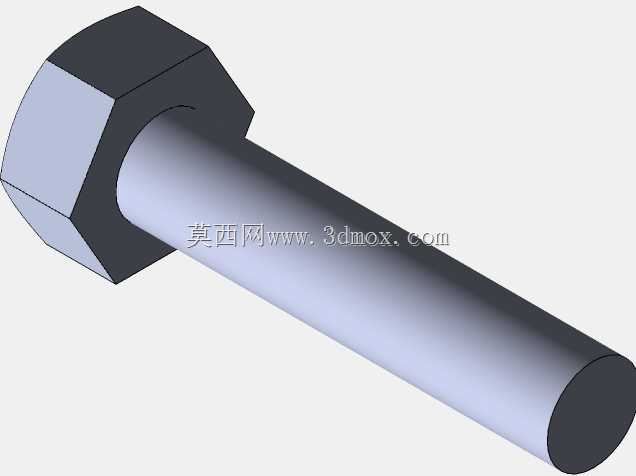

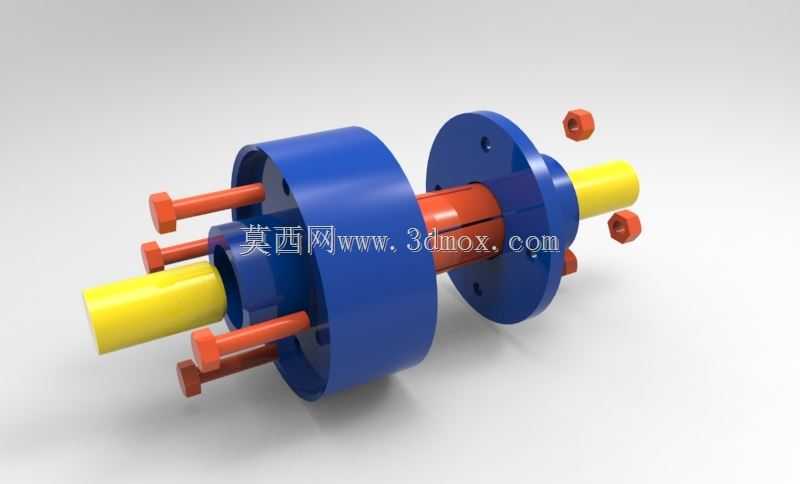

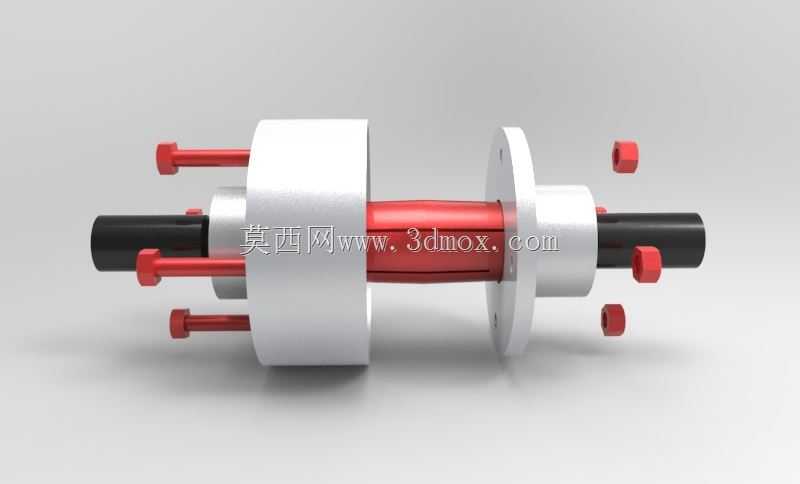

实际选型安装时,需要先确认对接两轴的轴径差在联轴器的适配范围内,安装时先将两半法兰分别套入两端轴头,调整两轴的同轴度至允许偏差范围内,再按照对角分次拧紧的顺序操作锁紧螺栓,每次拧紧的扭矩增量保持一致,避免法兰盘偏斜导致抱紧力不均。日常运维中,这类联轴器不需要频繁加注润滑脂,仅需在设备定检时检查螺栓的预紧力是否出现衰减,观察法兰接触面是否存在相对滑移的磨痕即可,相比齿式、弹性套柱销联轴器,它的结构零件更少,失效形式直观,维护成本更低。在三维建模过程中,这类零件需要重点还原法兰盘的安装孔位分布、螺栓的装配间隙、内孔的配合公差标注,同时要做装配干涉检查,确认螺栓锁紧到额定行程时,中间压缩段的形变范围不会与轴肩、端盖等相邻部件发生碰撞,建模时可以将螺栓、螺母做成标准件调用,减少重复建模工作量,同时保证标准件的尺寸符合国标紧固件的参数要求,方便后续出工程图时直接生成明细栏。
