往复传动用铰接式曲柄结构设计

　　在往复式动力传递、直线-旋转运动转换的机械结构中，曲柄是核心的运动转换构件，这类构件广泛应用在活塞式动力设备、往复泵、冲压执行机构、轻工输送的间歇驱动单元中，承担着将活塞的直线往复推力转化为旋转轴扭矩输出，或是反向将旋转动力转化为活塞直线往复动作的核心作用。从实际工程应用来看，这类曲柄的受力工况较为复杂，在活塞推程阶段需要承受轴向的交变冲击载荷，在回程阶段还要承受铰接位置的剪切应力，同时在运动换向的瞬间，构件本身还要承受一定的惯性载荷，因此结构设计阶段需要重点考量受力路径的合理性，避免应力集中导致的构件疲劳失效。

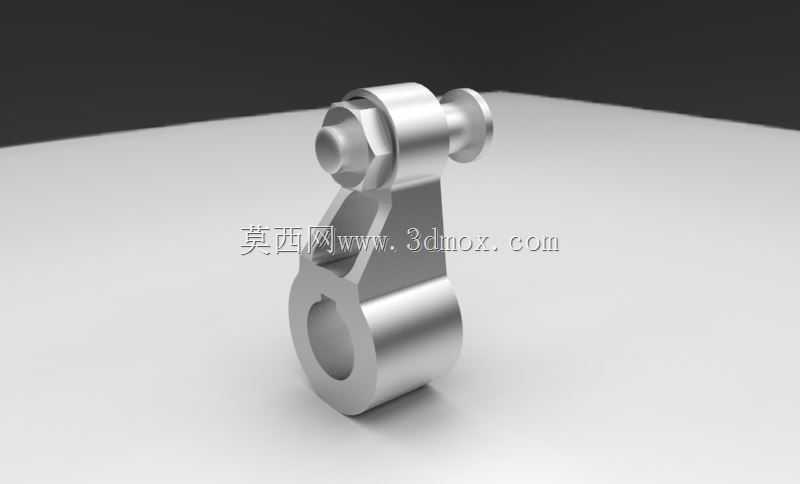

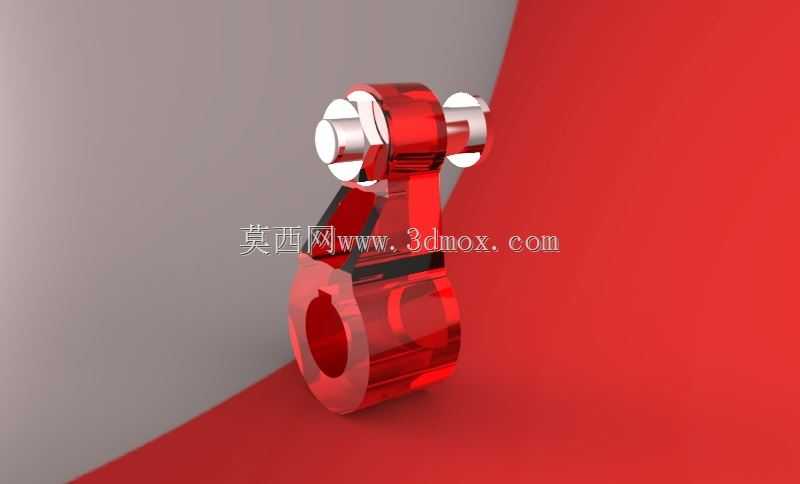

　　从结构设计思路来看，该曲柄采用分体铰接式布局，下端为带通孔的环形安装基座，该孔用于与旋转输出轴进行过盈配合或者键连接，保证扭矩传递过程中不会出现相对滑移，基座的环形壁厚经过受力核算，在满足轴系配合公差要求的前提下，尽可能优化壁厚分布，在载荷传递的主路径方向适当增加壁厚，非受力区域做轻量化处理，降低构件本身的转动惯量，减少高速往复运动过程中的惯性冲击。上端为双叉耳式铰接结构，叉耳位置设置同轴的销轴安装孔，用于通过销轴与活塞连杆端部进行铰接，双叉耳的对称度公差需要严格控制，避免销轴安装后出现偏载，导致连杆运动过程中出现卡滞或者异常磨损。上下两部分的连接臂采用变截面过渡设计，从下端环形基座到上端叉耳位置，截面尺寸根据弯矩分布逐步调整，在弯矩最大的连接臂中部适当增加截面厚度，靠近两端铰接位置逐步收窄截面，既保证整体结构的刚度满足传动要求，又能尽可能降低整体重量，减少运动过程中的动载荷。

　　从安装边界与尺寸配合来看，下端环形安装孔的公差需要匹配对应输出轴的配合等级，一般采用H7/k6的过渡配合，保证装配后既能传递额定扭矩，又能在检修时顺利拆卸，孔的端面需要设置轴端挡圈的安装槽位，防止工作过程中曲柄出现轴向窜动。上端叉耳的销轴孔需要保证同轴度误差不超过0.02mm，孔内可以根据工况需求加装铜套或者滚针轴承，降低铰接位置的摩擦损耗，销轴的直径需要根据最大传递推力进行剪切强度核算，保证在峰值载荷下不会出现销轴剪切断裂的情况。连接臂的外轮廓全部采用圆角过渡，避免直角位置产生应力集中，所有棱边都做倒角处理，去除加工毛刺，防止装配过程中划伤操作人员或者损坏密封件。

　　在实际装配调试过程中，需要保证曲柄安装后与旋转轴的垂直度误差在允许范围内，否则会导致活塞运动过程中出现侧向力，加剧活塞与气缸壁的偏磨，缩短密封件的使用寿命。铰接位置的销轴装配后需要加装开口销或者轴端挡圈进行轴向限位，防止设备运行过程中销轴脱出引发设备故障。在润滑设计上，上端铰接位置需要预留润滑脂加注通道，保证定期维护时可以直接加注润滑脂，无需拆解结构即可完成铰接副的润滑保养，降低设备维护的工作量。这类曲柄的材质一般选用45号钢或者40Cr合金钢，根据载荷等级选择调质或者表面淬火处理，保证构件的芯部韧性和表面耐磨性能满足长期运行的要求，对于有轻量化需求的高速工况，也可以采用高强度铝合金进行加工，但需要对应调整结构截面尺寸，保证强度和刚度满足设计要求。

　　从运动特性来看，该曲柄的回转半径直接决定了活塞的往复行程，因此在设计阶段需要根据设备的行程要求精准确定上下铰接孔的中心距，中心距的加工误差需要控制在0.05mm以内，否则会导致活塞行程出现偏差，影响设备的输出参数。在运动过程中，曲柄需要与连杆、活塞、气缸形成完整的曲柄滑块机构，各构件之间的运动间隙需要合理设置，间隙过大会导致运动过程中出现冲击异响，间隙过小则会出现运动卡滞、温升过高的问题，因此在三维建模阶段需要对整个运动副进行干涉检查，模拟全行程的运动状态，确认所有运动位置都不存在结构干涉，同时预留合理的间隙余量，为后续的加工装配误差留出调整空间。
