苹果手机充电器内部结构三维设计

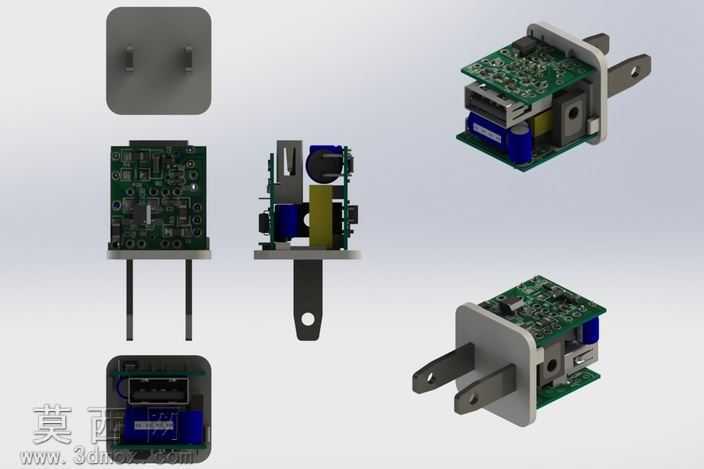

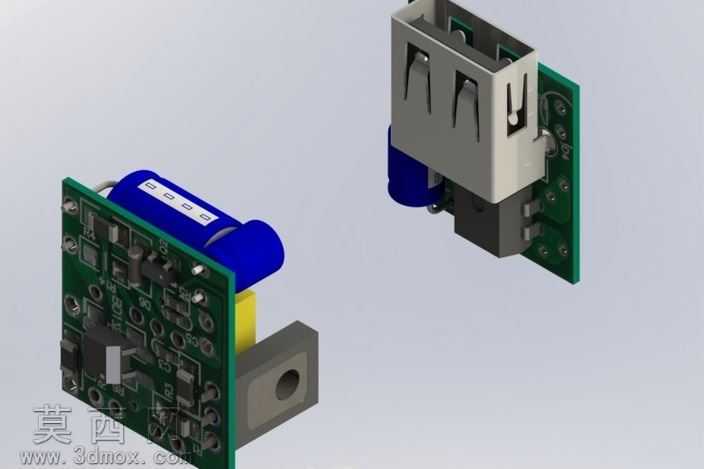

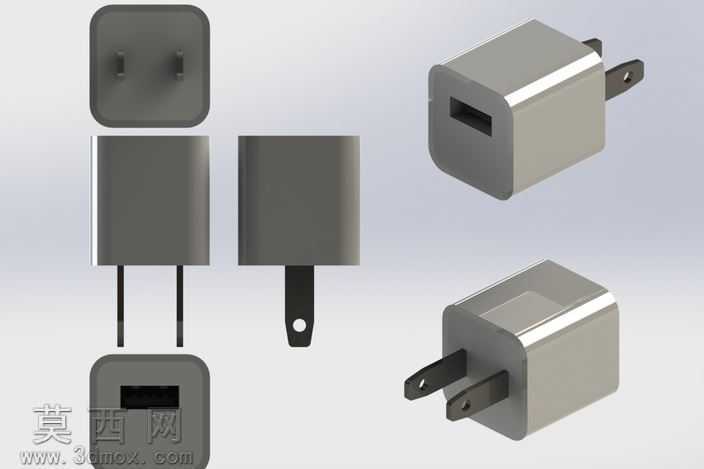

本作品为苹果手机充电器的内部结构三维设计，采用SolidWorks软件完成全参数化建模，完整还原了非原装适配款充电器的全部实体部件，仅省略导线部分的建模内容。建模过程中首先依据实物测绘尺寸搭建整体装配框架，先完成外壳插脚基座的基体建模，对国标两扁插脚的插拔角度、圆角过渡、金属材质质感进行精准还原，插脚与内部塑胶固定座的卡扣配合结构完全按照实物装配关系设计，保证装配干涉检查零误差。随后完成内部PCB电路板的建模，对板上的电容、电阻、变压器模块、USB接口母座等电子元件按照实物比例逐一建模，区分不同元件的材质属性：电解电容的铝壳质感、电阻的碳膜涂层、PCB板的玻纤绿油材质、金属焊盘的亮面金属质感都在材质编辑阶段做了区分设置，变压器的磁芯、绕组线圈的分层结构也做了细节还原，没有省略核心元件的结构特征。在内部塑胶支架的建模中，对元件卡位、走线槽、定位柱的结构做了精准复刻，保证所有内部元件可以按照实际装配顺序完成虚拟装配，清晰展示充电器内部的元件排布逻辑与空间利用设计。渲染阶段采用白背景产品展示模式，通过多视角爆炸视图、半剖视角、装配完成视角的渲染输出，清晰呈现从外壳到内部核心元件的层级关系，不同材质的反光度、粗糙度参数经过反复调试，金属插脚的冷调金属光泽、塑胶外壳的哑光磨砂质感、电路板的哑光绿面质感都得到真实呈现。设计过程中重点考量了消费电子电源类产品的紧凑结构设计逻辑，在极小的空间内完成高压区、低压区的元件隔离排布，建模时严格遵循实物的安全间距设计，还原了充电器产品小型化、高集成度的结构设计特点，可用于消费电子结构设计参考、产品拆装教学演示等场景。
