透明箱体式多接口管路先导实验装置

　　该装置主要面向流体介质先导性实验场景搭建，可在实验室环境下完成小流量流体的通路切换、压力预调、流向观测等基础验证工作，也可嵌入小型化工试验线、教学演示台架作为前置预处理单元使用，适配水、低粘度油类、透明腐蚀性试剂等多种常规实验介质，能帮助研发人员直观观测介质在腔体内的流动状态，及时发现流道设计存在的涡流、死角、滞流等问题，为后续工业级同类型设备的流道优化提供实测参考依据。

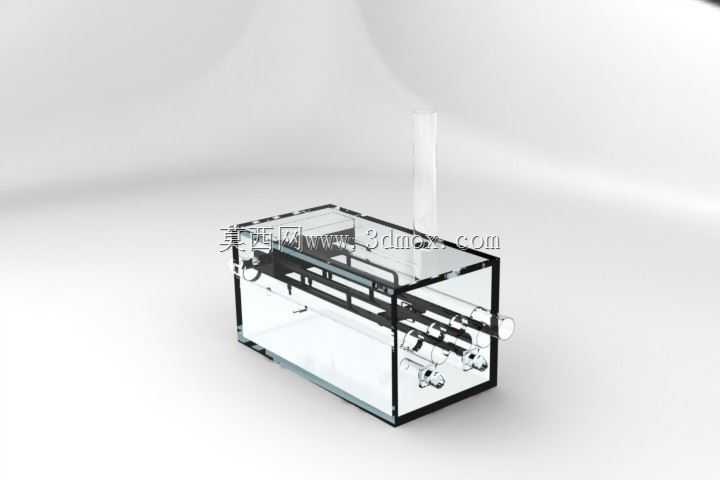

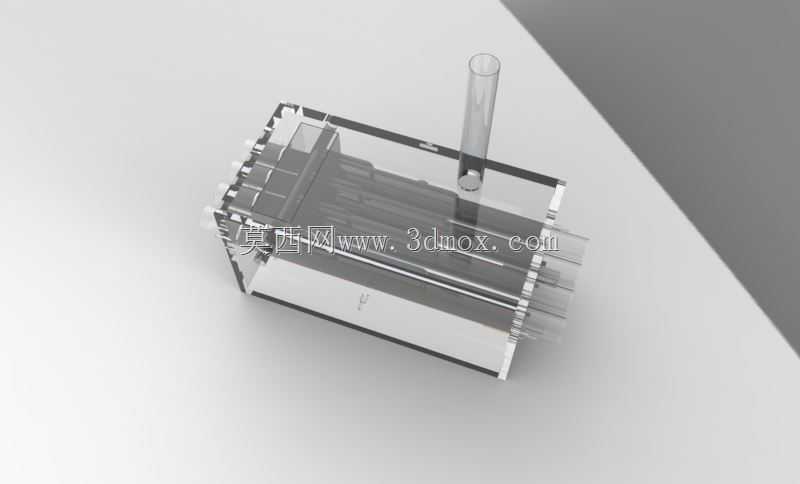

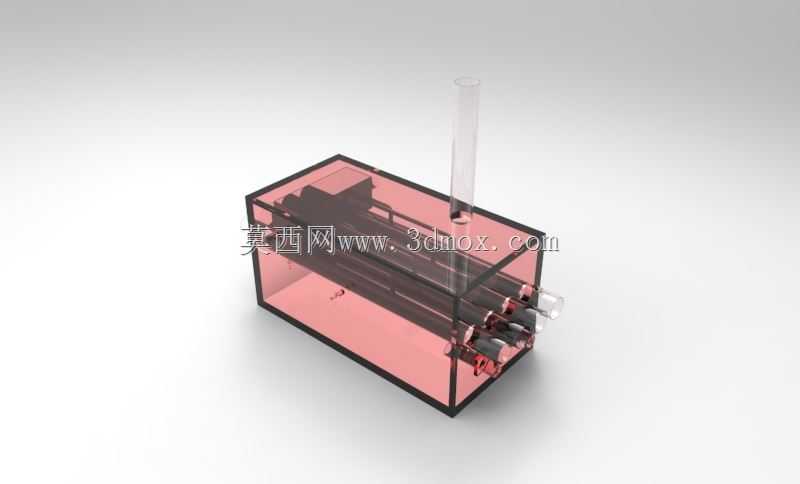

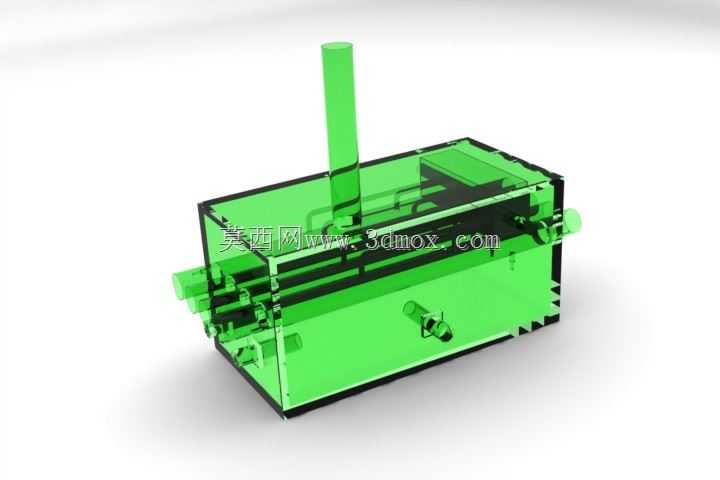

　　从结构设计来看，整体采用长方体透明围合结构，主体框架由金属型材拼接而成，四个边角做了圆弧过渡处理，避免尖锐棱角在实验操作过程中造成磕碰损伤，框架的拼接位置预留了标准紧固件安装孔位，可根据实验需求快速更换不同厚度的透明围板，或是加装遮光、保温类附属盖板。透明围板选用高透光钢化玻璃材质，表面做了防雾化涂层处理，即使在介质温度与环境温度存在15℃以内温差的情况下，也不会在玻璃内壁形成凝露遮挡观测视线，围板与金属框架的接触位置嵌入了耐腐硅胶密封条，通过压条预紧实现密封，常规0.3MPa以内的工作压力下不会出现渗漏问题。

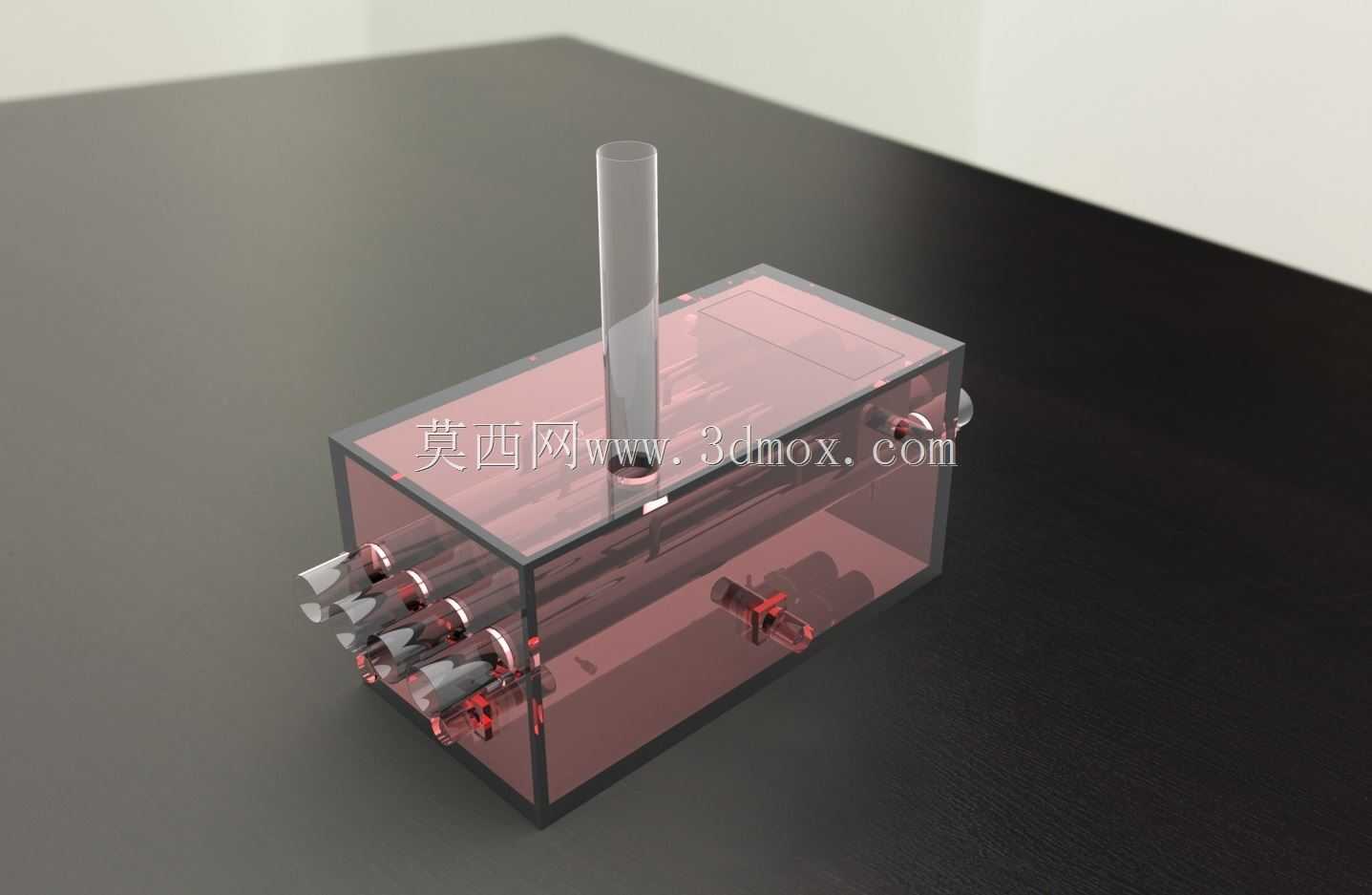

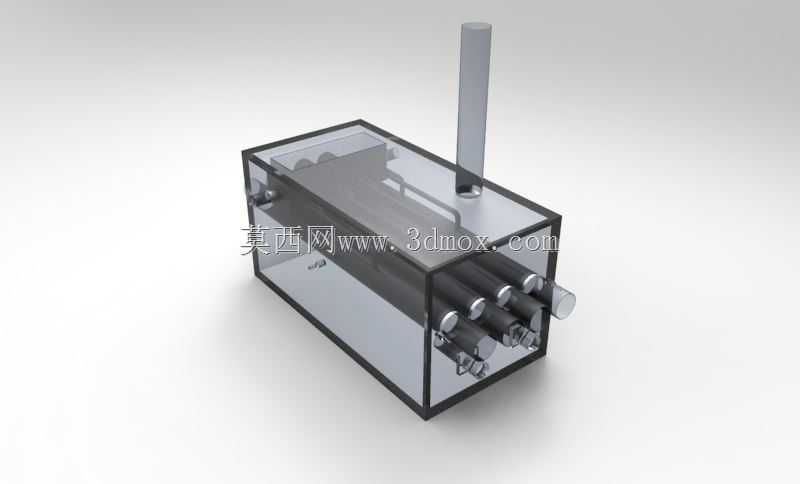

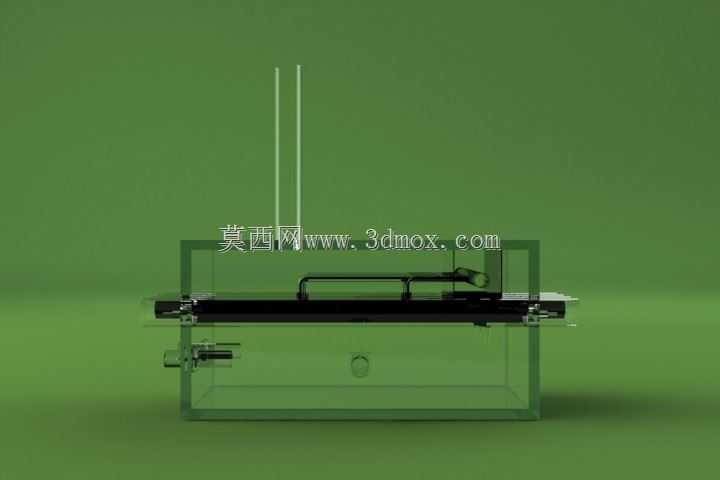

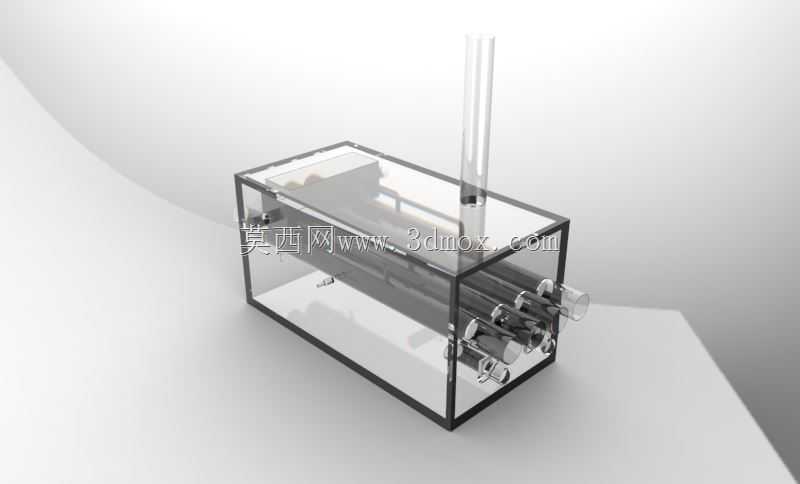

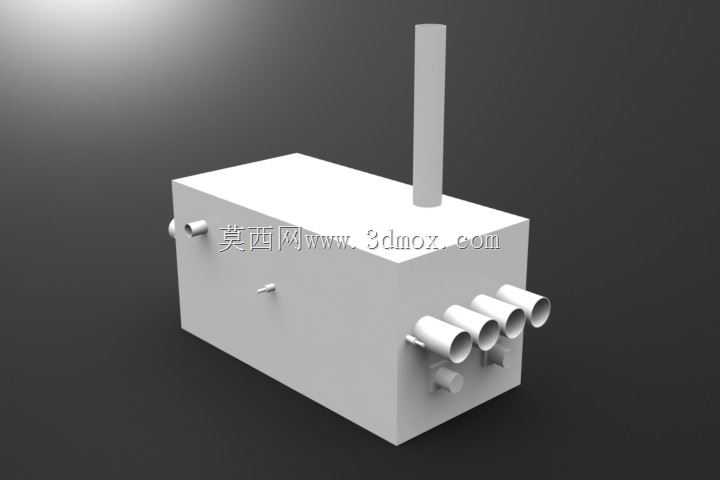

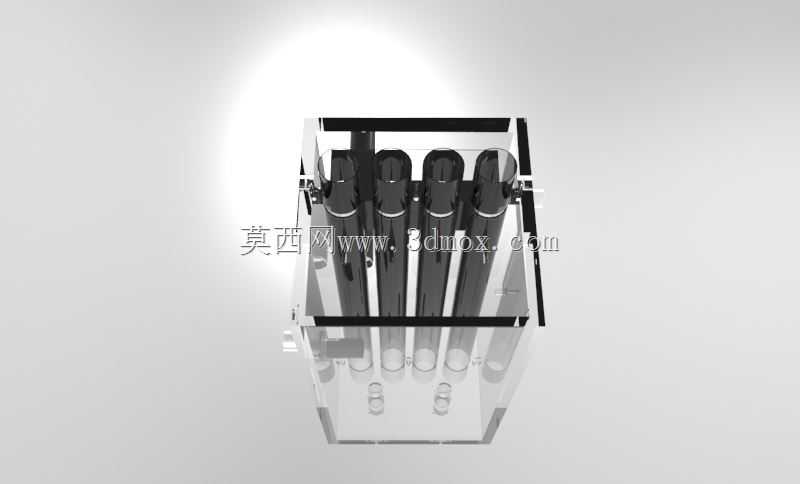

　　装置侧端面集中布置了多组快插式管路接口，接口沿端面垂直方向分层排布，不同层的接口通径存在差异，可分别对应进液、出液、取样、测压、排气等不同功能通路，每个接口都配有独立的手动截止阀芯，在单路维护时可单独切断对应通路，无需排空整个腔体内的介质，减少实验物料的浪费。装置顶部垂直伸出一根透明观测管，管身印有精度1mm的刻度标识，可直接读取腔体内的液位高度，同时该管路也可作为排气通路使用，在装置初始充液阶段打开顶部阀门即可快速排尽管路内残留的空气，避免气塞影响流体输送稳定性。

　　安装边界方面，装置底部的金属支架预留了四个M8规格的固定安装孔，孔位中心距与常规实验台架的标准安装孔位完全匹配，可直接通过螺栓固定在实验台面上，也可搭配减震脚垫放置在水平工作台面上使用，整体重心位于装置几何中心偏下位置，即使单侧接入管路产生一定偏载，也不会出现倾翻风险。装置的所有外接接口都采用统一的外螺纹标准，可直接对接市面上常规的实验用软管、硬管接头，无需额外加工转换接头，降低现场安装的适配成本。

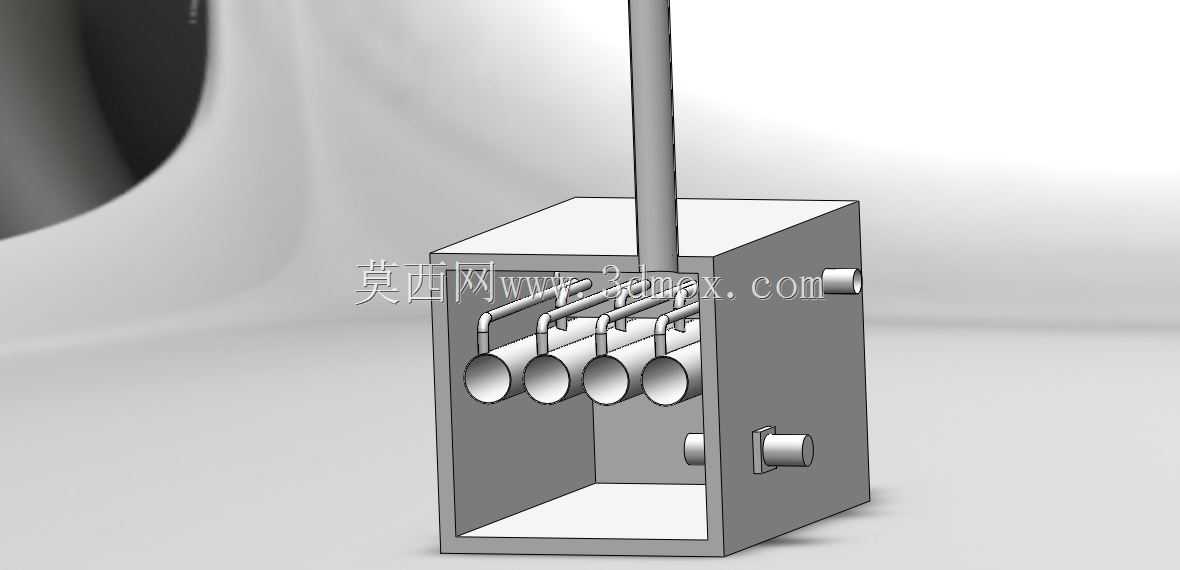

　　设计过程中优先考虑了观测便利性与拆装维护效率，透明腔体的其中一块围板采用快拆式结构，仅需松开侧面的两个快拆压扣即可取下围板，方便对腔体内部的流道组件进行更换、清理，针对不同实验需求，还可在腔体内加装导流板、过滤芯、混合叶轮等附属组件，拓展装置的使用场景。内部流道做了圆弧过渡处理，所有直角转弯位置都设计了R5以上的圆角，减少介质流动过程中的阻力损失，同时避免固体杂质在转角位置沉积堵塞管路。装置的金属结构件都做了钝化防腐处理，表面无突出的毛刺、焊渣，长期接触实验介质也不会出现锈蚀脱落污染介质的问题，所有运动部件的操作力都控制在15N以内，实验人员无需借助额外工具即可手动完成阀门切换、部件拆装等常规操作。
