工业传动用腹板结构滑轮三维设计

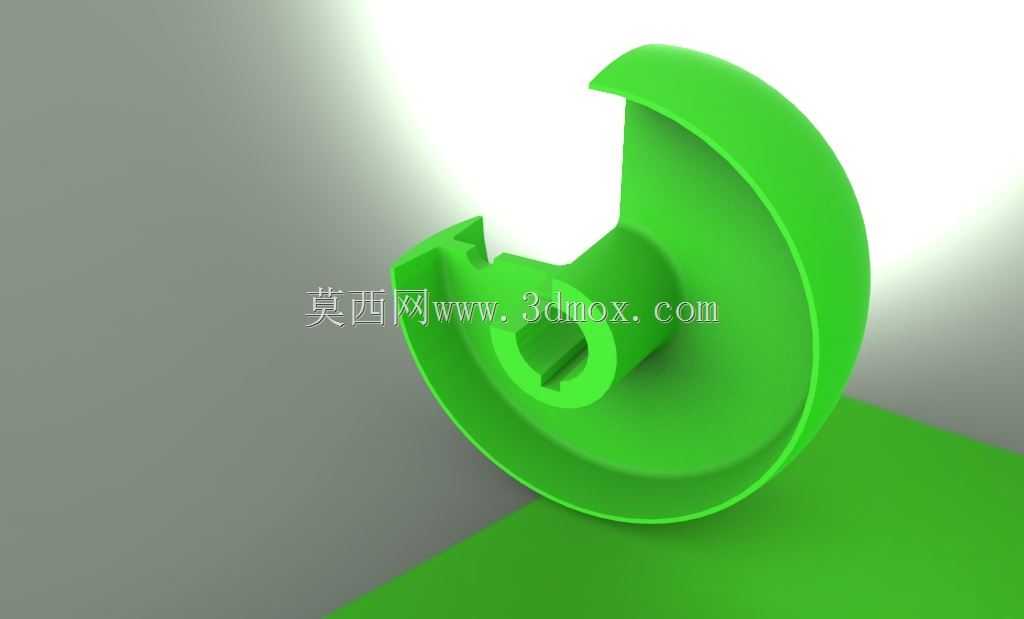

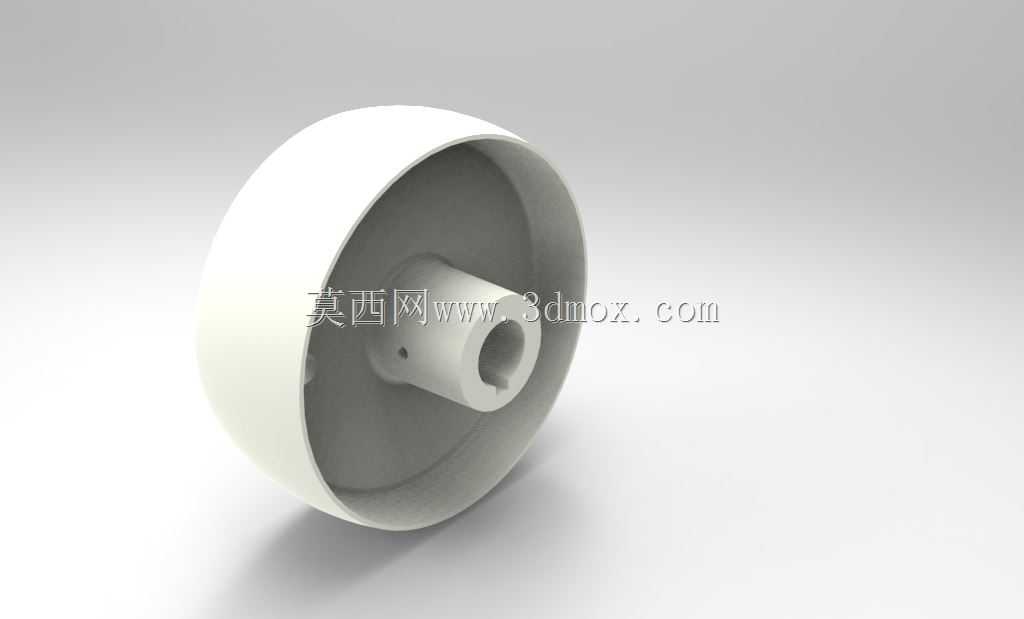

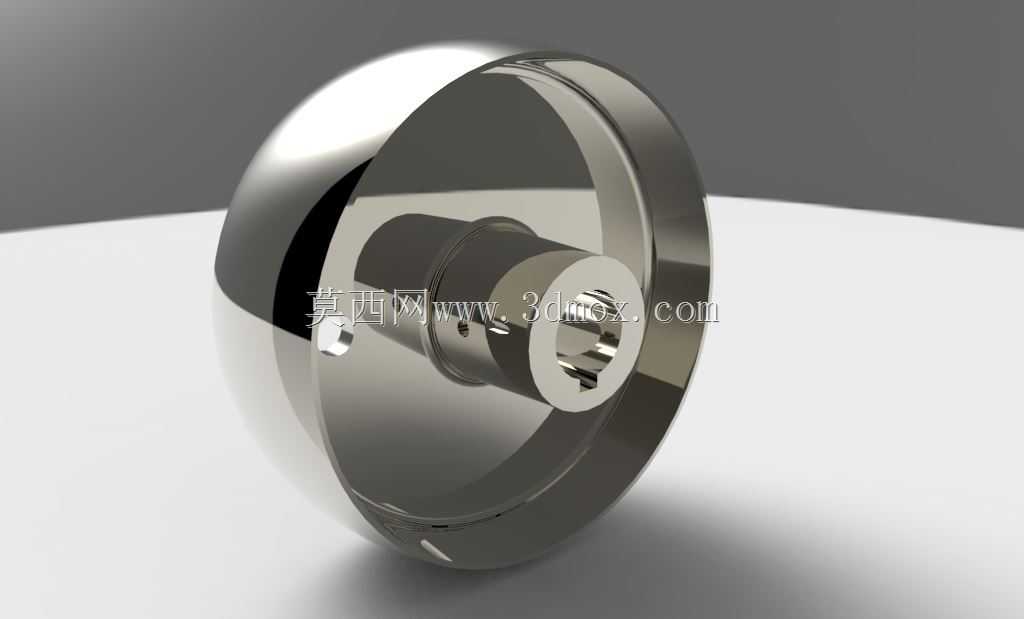

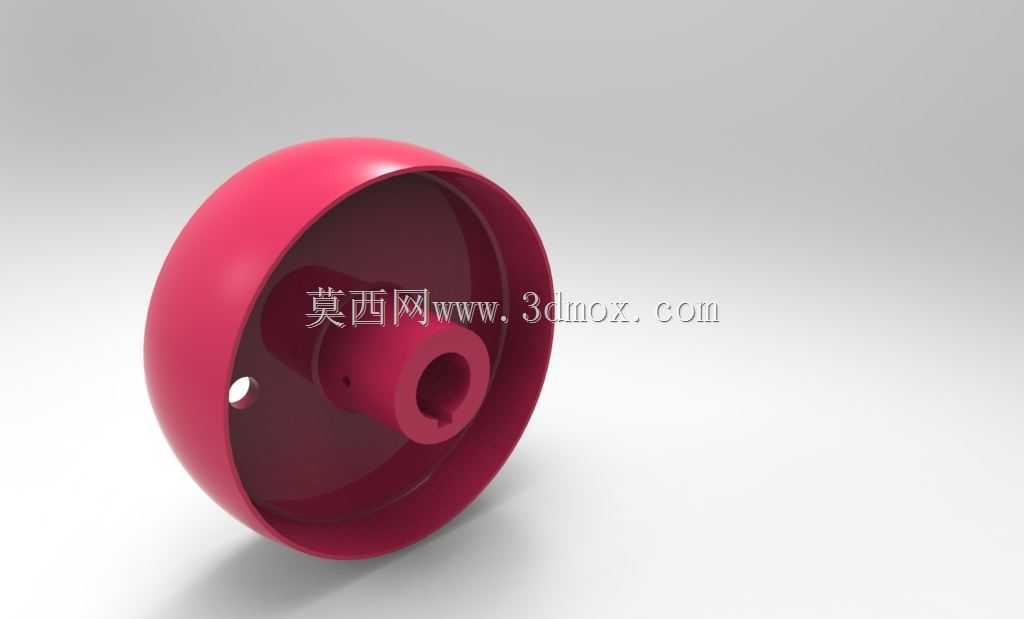

　　这款腹板结构滑轮，主要应用在中小载荷的机械传动场景中，常见于轻工输送设备、小型农机传动组、通用机床辅助进给机构这类对传动件自重有要求的场合，和传统实心轮体相比，腹板结构的设计能在保证轮体径向承载能力的前提下，大幅降低零件自身重量，减少传动副的转动惯量，让设备启停阶段的动力损耗更低，传动响应更灵敏。从实际使用场景来看，这类滑轮多配合平皮带或者圆带做动力传递，部分工况下也会作为钢丝绳导向轮使用，承担转向、张紧的功能，轮体的外缘做了圆弧过渡处理，没有尖锐棱角，能避免皮带或者钢丝绳在运行过程中出现局部应力集中，延长配套传动件的使用寿命。轮体中心的安装孔带键槽结构，安装时可以通过平键和传动轴实现周向固定，

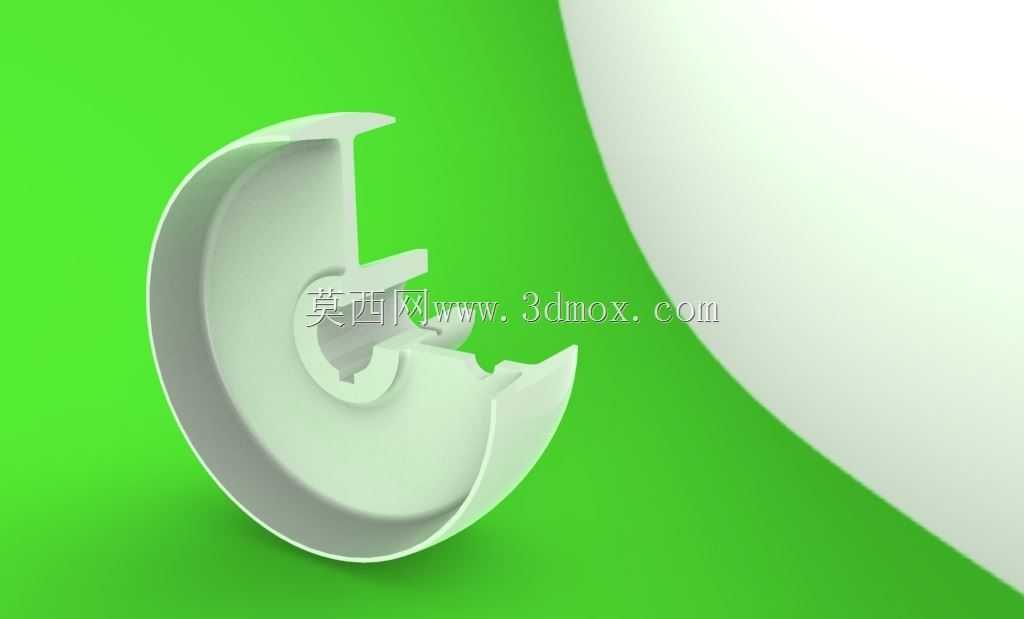

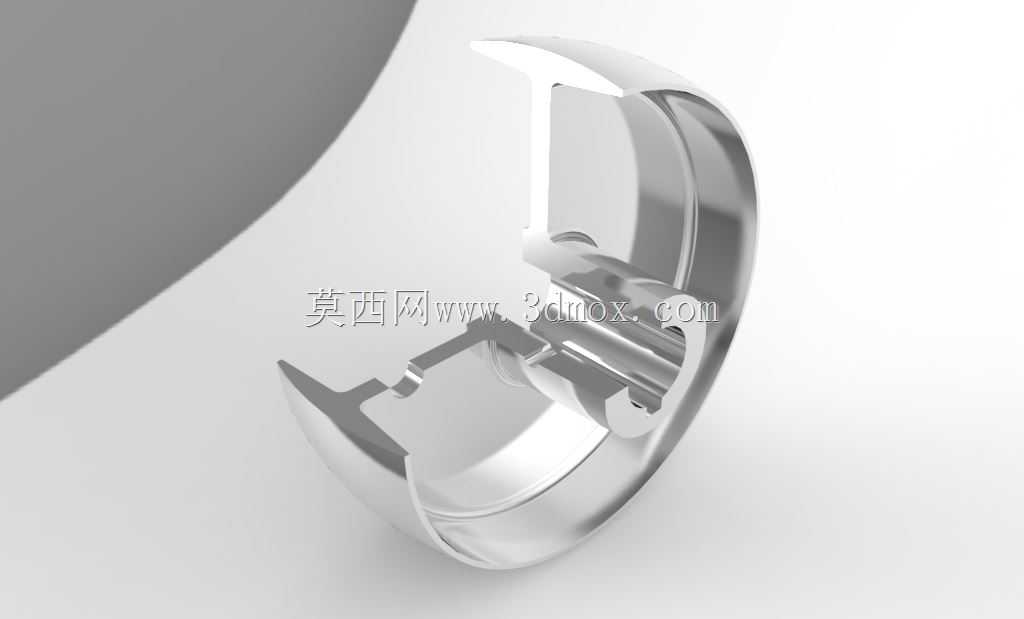

　　避免轮体在传递扭矩时出现打滑空转的问题，轮毂部分做了加厚处理，能分散键槽位置的应力，防止长期交变载荷下键槽位置出现开裂变形。设计这款滑轮的时候，首先要明确安装边界，中心安装孔的尺寸要和配套传动轴的直径匹配，键槽的宽度深度符合通用传动件的配合公差，保证装配时不需要额外修配就能实现过渡配合，轮体的外径要根据传动比要求确定，腹板上开设的小孔一方面是为了进一步减重，另一方面也方便安装时的吊装对位，同时在高速运转时能减少风阻带来的动力损耗。轮缘的宽度要比配套皮带的宽度宽出一定余量，避免皮带运转跑偏时从轮体上脱落，轮体的内腔做了圆弧过渡，没有直角结构，铸造生产时能减少应力集中，降低铸件出现缩孔、裂纹的缺陷概率，同时也能减少后续机加工的余量，

　　提升生产效率。从安装尺寸来看，轮毂的轴向长度要和安装位置的轴段长度匹配，保证轮体安装后不会和周边的机架、轴承端盖等部件出现干涉，腹板的厚度根据额定载荷计算确定，既要保证轮体承受额定径向载荷时不会出现形变，也要避免厚度过大带来的不必要重量增加。实际选型时，要根据传递的功率、运转线速度确定轮体的材质，常规工况下采用铸铁铸造就能满足使用要求，有轻量化需求的场合也可以采用铸铝或者工程塑料材质，不同材质的轮体在腹板厚度、轮毂尺寸上要做对应调整，比如塑料材质的滑轮要适当增加轮毂和腹板的厚度，避免装配时出现开裂。这款滑轮的结构没有复杂的曲面特征，建模时先通过旋转特征生成轮体的基础轮廓，再通过拉伸切除做出中心安装孔和键槽，

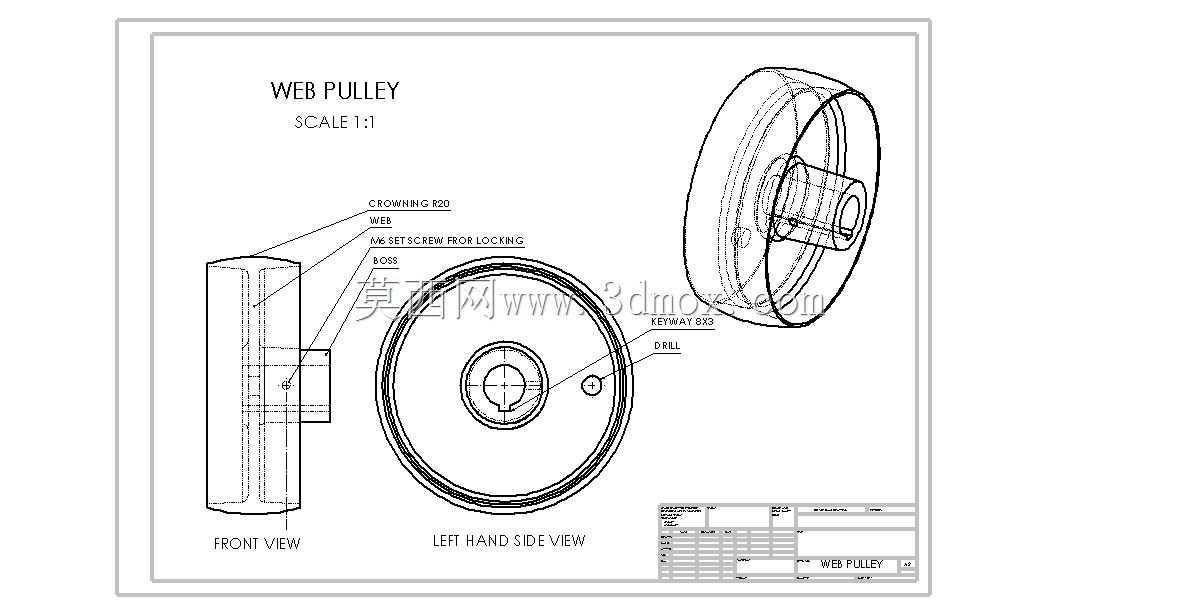

　　腹板上的安装孔可以通过圆周阵列快速生成，所有的过渡圆角都要在建模时同步做出，避免后续出工程图时遗漏工艺结构，生产时出现应力集中的问题。在设备维护层面，这类腹板滑轮的检查点主要集中在键槽配合位置、轮缘磨损情况，腹板上的孔洞也方便日常检查时观察轮毂和轴的配合状态，不需要拆卸轮体就能初步判断是否存在相对转动的问题，相比实心轮体维护便利性更好。
