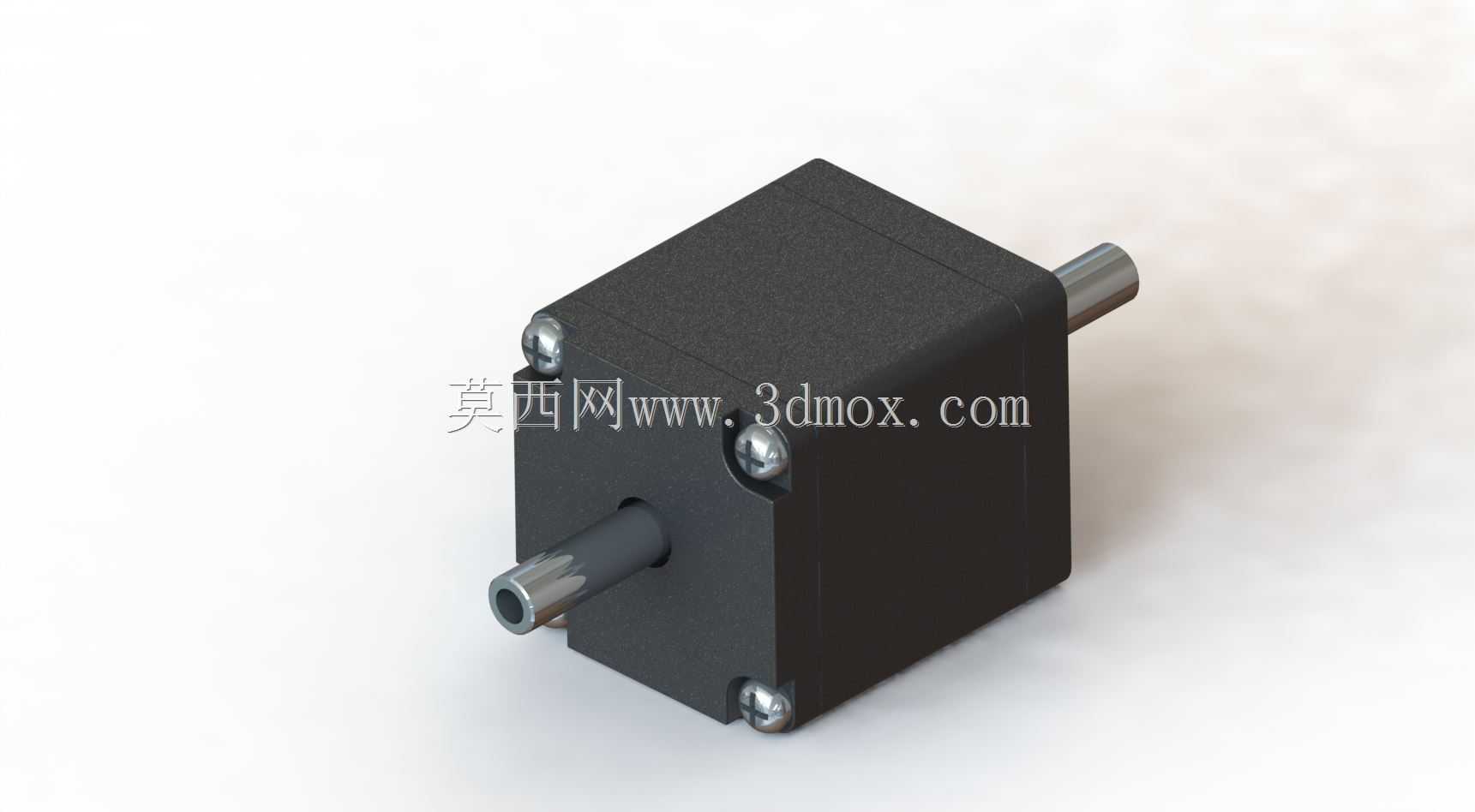

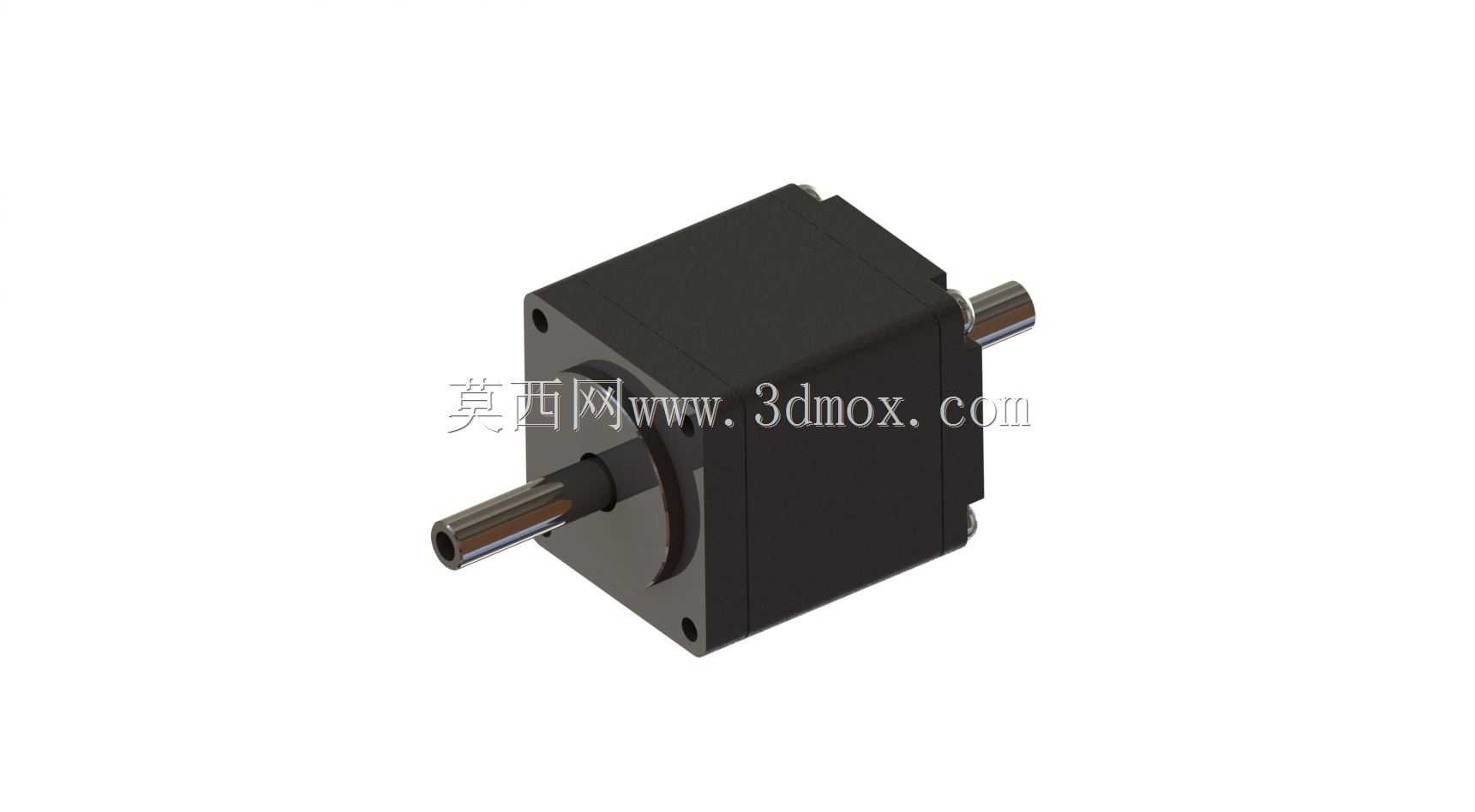

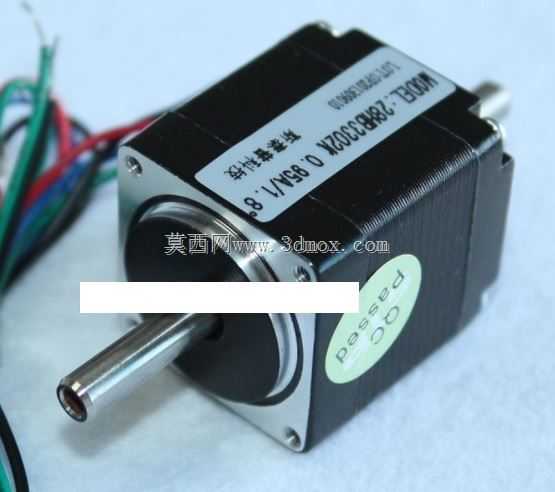

NEMA11规格空心双轴混合式步进电机结构

　　在小型精密自动化设备的结构选型过程中，执行元件的安装空间、输出形式往往直接决定整套机构的布局紧凑度，这款NEMA11规格的空心双轴混合式步进电机，正是针对小空间下需要双向动力输出、同时预留中空走线路径的场景设计。从实际应用场景来看，这类小规格空心双轴步进电机常出现在桌面级精密拾取机构、小型点胶设备的摆角驱动单元、医疗分析仪器的微量进给模块、3D打印设备的送料或调平驱动结构中，部分需要双向同步带传动的小型输送台，也会选用这类双轴输出的电机，省去额外加装联轴器拓展输出端的工序，同时空心轴的设计可以让气管、导线或者细顶针直接从电机轴心穿过，大幅压缩执行端的整体体积，避免管线在电机运动过程中出现弯折干涉的问题。

　　从功能特性来看，这款2相4线的混合式步进电机兼顾了反应式步进电机的小步距角优势和永磁式步进电机的输出扭矩特性，在小尺寸机身下能提供稳定的低速输出扭矩，不会出现同规格反应式电机容易丢步的问题，双出轴的设计让两端都可以直接安装同步轮、小齿轮或者偏心轮，不需要额外加装轴转接件，减少传动链上的累计误差。空心轴的内孔可以走直径匹配的线材或者细杆，比如在小型贴装头的驱动结构里，吸嘴的真空气管可以直接从电机轴心穿过，不需要在电机侧面预留走管空间，整个贴装头的径向尺寸可以压缩到原来的三分之二，在多贴装头并排布局的设备里，能有效缩小相邻头的中心距，提升设备的排布密度。

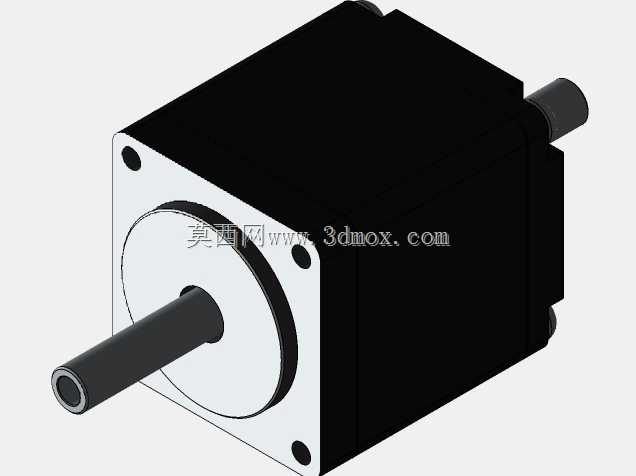

　　从设计思路上看，这款电机的外壳采用方形切边结构，四个角预留的安装螺丝孔位完全匹配NEMA11标准的安装尺寸，也就是行业内通用的28mm见方安装法兰规格，安装孔的中心距、轴伸的直径公差都遵循通用步进电机的安装规范，设计人员在选型替换时不需要重新修改安装板的孔位尺寸，直接替换同规格的普通实心轴步进电机即可，不会出现安装干涉的问题。电机两端的轴承采用内嵌式安装，在保证轴伸跳动精度的同时，尽可能压缩电机的轴向长度，双出轴的两端轴伸长度保持一致，不管是前端装驱动轮还是后端装编码器手轮，都能保证安装基准统一，不需要额外调整轴的伸出长度。机身表面做了哑光喷塑处理，既可以提升外壳的防锈能力，也能避免在洁净车间使用时出现反光干扰光电传感器的问题。

　　在外形尺寸与安装边界方面，这款电机的方形机身边长为28mm，符合NEMA11法兰的标准尺寸，机身长度根据扭矩等级做了对应优化，安装时需要注意两端轴伸的预留空间，双出轴的总长度比同规格单轴电机长出后端轴伸的尺寸，在做结构布局时，电机后端需要预留至少等于轴伸长度的安全空间，避免后端轴和设备机架或者其他元器件发生碰撞。空心轴的内孔直径经过精密加工，穿线或者穿杆时的配合间隙控制在合理范围，既不会因为间隙过大导致穿入的杆件出现偏心晃动，也不会因为间隙过小导致穿装困难。安装螺丝的选用需要匹配机身上的螺纹孔深度，不能选用过长的螺丝，避免螺丝拧入过深顶到内部的定子线圈，造成电机短路或者转动卡滞。在做传动连接时，两端轴伸上安装的传动件需要做动平衡校验，尤其是在较高转速运行的场景下，两端传动件的重量偏差不能过大，否则会导致电机运行时出现异常振动，影响轴承的使用寿命。

　　在实际装配调试过程中，这类空心双轴电机的接线和普通2相4线步进电机完全一致，不需要额外调整驱动器的参数，只要匹配对应的电流和细分设置即可正常运行。需要注意的是，空心轴内穿过的线材或者杆件不能和轴的内壁发生硬摩擦，在电机转动时，穿入的管线要做好两端固定，避免管线跟着轴一起转动出现扭断的问题。如果需要在轴端安装负载，要保证负载的同轴度在允许的公差范围内，避免因为偏心负载导致轴承受力不均，长时间运行后出现轴伸偏摆、精度下降的问题。对于需要在电机后端加装阻尼器或者编码器的场景，双出轴的结构可以直接将配件装在后端轴伸上，不需要额外定制转接轴，大幅降低改装的难度和成本。
