车用交流发电机结构三维设计

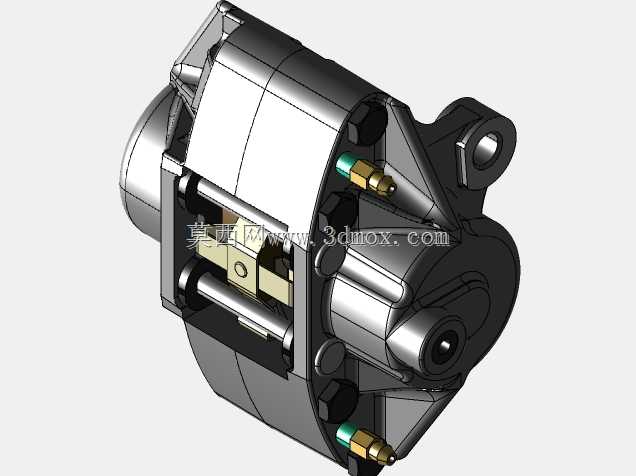

　　这款车用交流发电机的三维结构，完整还原了实装部件的装配逻辑与空间布局，在商用车、乘用车辆的电气系统选型匹配、结构改装、教学演示场景中都有很高的参考价值。日常车辆运行过程中，发动机曲轴通过皮带驱动该部件运转，在发动机达到怠速以上转速区间时，为整车用电设备持续供电，同时为车载蓄电池补充电量，是车辆电气系统的核心供电单元，直接决定车辆用电稳定性与蓄电池使用寿命。

　　从功能特性来看，该结构集成了整流模块、电压调节单元、定子转子总成、前后端盖支撑结构、皮带轮传动接口，前端盖预留的挂耳式安装孔位，可直接适配发动机缸体侧方的安装支架，安装面的定位凸台设计能保证装配时的同轴度，避免皮带轮运转时出现偏磨、皮带跳齿的问题。后端的接线柱采用绝缘衬套与端盖隔离，区分主供电输出、励磁接线、电压采样接线的不同位置，接线柱的伸出长度与周边壳体的安全间隙经过校核，即使在车辆颠簸、线束晃动的工况下，也不会出现接线端碰壳短路的故障。

　　设计思路上，整体采用铸铝端盖搭配钢制定子铁芯的组合，在保证结构强度的前提下尽可能降低部件自重，端盖表面的散热筋沿旋转气流方向排布，当转子自带的散热风扇随轴转动时，气流可顺着散热筋的沟槽快速带走定子绕组、整流模块工作产生的热量，避免高温工况下绕组绝缘层老化、整流二极管击穿失效。转子总成的动平衡区域预留了去重槽位，生产装配时可根据动平衡测试结果在对应槽位去除少量材料，将高速旋转时的振动量控制在允许范围内，降低运转噪音与轴承负载。前后轴承采用密封式深沟球轴承，轴承室与端盖的配合公差选用过渡配合，既保证轴承外圈不会在运转时出现跑圈问题，也方便后期维护时的轴承拆卸更换。

　　外形尺寸与安装边界方面，该发电机主体最大外径约135mm，轴向总长度约170mm，皮带轮端的轴伸长度适配标准B型三角带轮，安装挂耳的孔距为90mm，安装孔直径10mm，可适配M8规格的固定螺栓。装配时需要预留的最小周边间隙为20mm，保证散热气流的流通空间，同时避免周边管路、线束与旋转的皮带轮、散热风扇发生干涉。后端接线区域需要预留不小于30mm的接线操作空间，方便后期线束插接与紧固操作。整个结构的所有配合面都做了公差匹配，比如定子铁芯与端盖的止口配合、转子轴与轴承内圈的配合、整流桥与后端盖的安装定位，都符合车用电机的通用设计规范，不管是做逆向建模参考，还是做新型发电机的结构改型，都可以直接参考该模型的空间布局与尺寸边界，减少前期方案设计时的干涉校核工作量。
