微型深沟球688轴承结构设计

　　做小型传动结构设计的工程师大多接触过这类微型薄壁轴承，尤其是在对安装空间有严格限制的轻载传动场景里，688规格的轴承是选型清单里的常客。不同于重载工况下使用的厚壁深沟球轴承，这类微型轴承的设计核心是在有限的径向尺寸边界内，保证基础回转精度的同时，尽可能压缩自身占用的装配空间，适配小型化设备的紧凑布局需求。

　　从实际应用场景来看，这类轴承最常出现在桌面级3D打印机的从动辊支撑、小型传送带的张紧轮转轴、办公自动化设备的走纸辊、微型风扇的电机端盖支撑、精密仪表的回转机构里，甚至部分小型玩具的传动结构、家用小电器的转动部位也会选用同规格产品。这些场景的共性是负载普遍不大，径向载荷多在几十牛级别，极少承受大的轴向冲击，但是对安装空间的限制非常严格，很多时候留给轴承的径向安装位厚度甚至不足6mm，常规的608轴承因为厚度达到7mm、外径达到22mm，根本无法塞进预留的安装腔里，这时候外径16mm、内径8mm、厚度5mm的688轴承就成了最优解。

　　从结构设计的角度拆解，这个轴承采用标准深沟球轴承的经典结构，由内圈、外圈、钢球、保持架四个核心部分组成，没有额外的密封盖设计的版本可以适配更高的转速工况，带防尘盖的版本则可以用在有少量粉尘的日常环境中，减少外界杂质进入滚道造成的磨损。设计滚道的时候，沟曲率半径的取值要兼顾承载能力和回转灵活性，曲率过大会导致钢球和滚道的接触应力集中，缩短使用寿命，曲率过小则会增大转动阻尼，提升空转阻力，对于微型轴承来说，这个参数的把控比常规尺寸轴承更严格，因为本身钢球直径就小，接触应力的冗余量远低于大尺寸轴承。保持架的设计通常采用浪形冲压保持架，厚度控制在0.3mm以内，既要兜住每一颗钢球避免运转时相互摩擦，又不能占用过多的滚道内部空间，同时还要保证高速运转时保持架不会因为离心力产生形变偏移。

　　安装边界的把控是这类微型轴承应用时最容易出问题的环节。首先是轴的配合公差，因为内圈壁厚很薄，如果轴的公差取的过盈量太大，压装之后会导致内圈滚道变形，直接造成卡滞、转动阻力骤增的问题，通常轻载工况下轴的公差取h6即可，轴承室的公差取H7，避免过度挤压外圈。安装的时候不能直接敲击轴承外圈或者内圈，要通过专用套筒均匀压入对应配合面，否则很容易造成滚道压痕、钢球失圆，直接导致轴承报废。轴向定位的时候，因为轴承厚度只有5mm，定位挡边的高度不能超过内圈或者外圈的厚度，否则会摩擦保持架，通常挡边高度控制在1mm左右就足够，既能挡住轴承避免轴向窜动，又不会干涉运转。

　　很多新手工程师在选型的时候容易忽略这类微型轴承的载荷极限，误以为只要尺寸能装进去就可以用，实际上这类薄壁轴承的额定动载荷只有不到1kN，额定静载荷也只有几百牛，如果用在有冲击载荷或者径向力过大的场景，很容易出现钢球碎裂、滚道压溃的问题。另外在润滑选择上，这类微型轴承不适合填充过多的润滑脂，通常填充量控制在内部空腔的1/3即可，润滑脂过多反而会增大运转阻力，提升温升，尤其是在高转速工况下，过量的润滑脂会被甩出，反而容易污染周边的结构件。

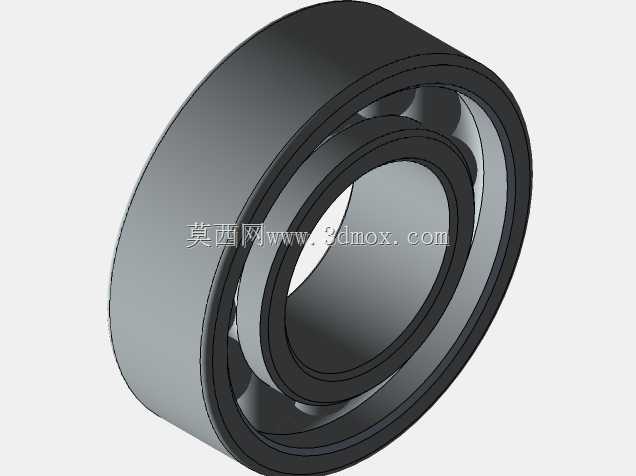

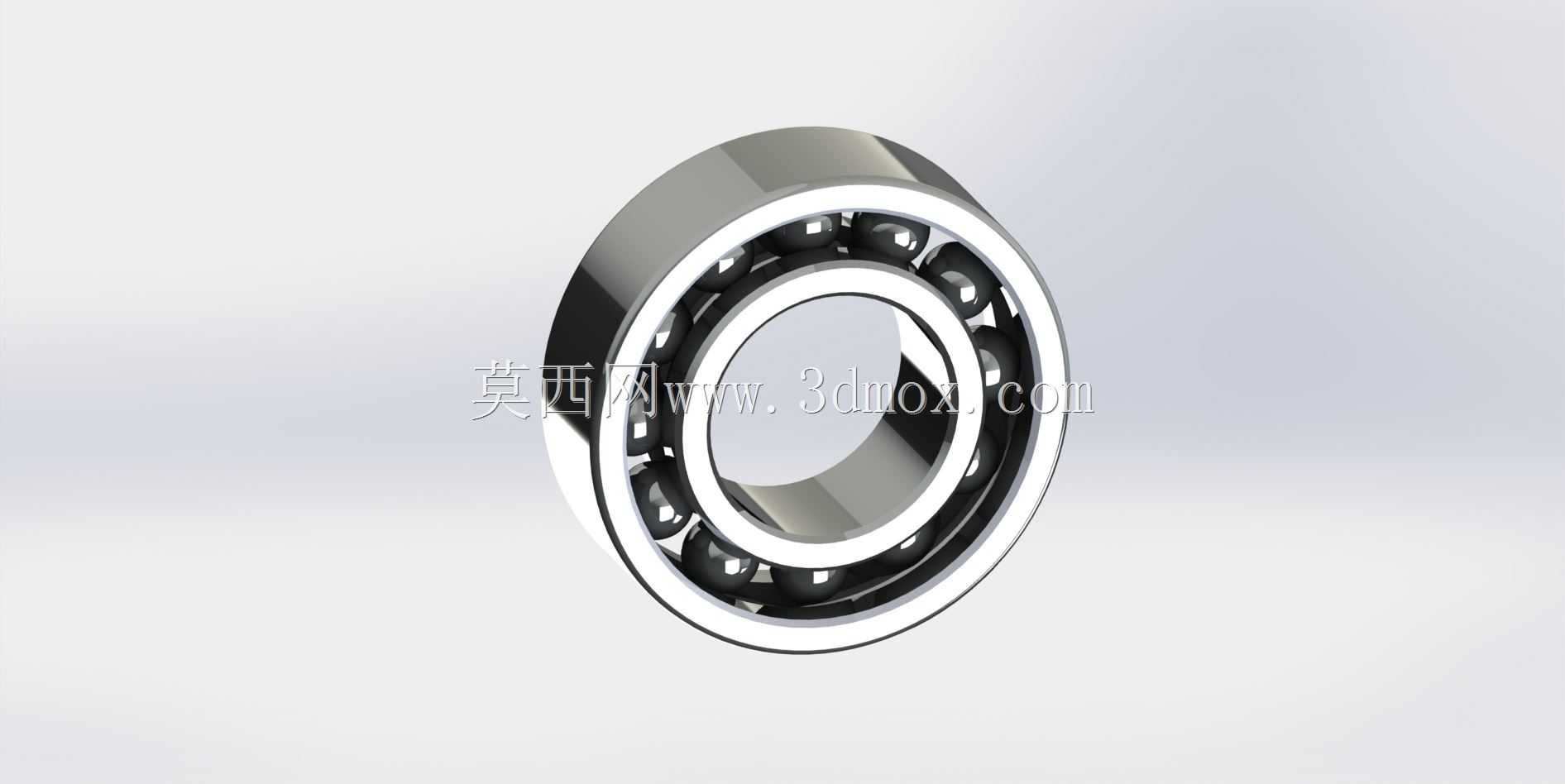

　　从建模的角度来说，绘制这个轴承的三维模型时，要重点注意滚道的截面形状、钢球的排布节圆直径、保持架的兜孔位置这几个关键尺寸，不能只画个内外圈加几个圆球就草草了事，要保证装配之后钢球和内外滚道是相切接触的状态，保持架的兜孔和钢球之间留有合理的间隙，这样做出来的模型才能用于后续的装配干涉检查、运动仿真，给后续的结构设计提供准确的参考。很多人画这类标准件的时候容易忽略倒角尺寸，实际上轴承的内外圈端面都有微小的安装倒角，这个倒角虽然尺寸不大，但是在压装的时候能起到导向作用，避免安装时刮伤轴或者轴承室的配合面，建模的时候不能省略这个细节。

　　在实际设备维护中，这类微型轴承的失效形式大多是因为进入杂质导致的磨损，或者安装不当造成的卡滞，很少是因为正常疲劳剥落，所以在设计对应的安装结构时，如果使用环境有粉尘或者纤维碎屑，最好选用带双面防尘盖的版本，能大幅延长轴承的更换周期，减少设备维护的频次。对于转速要求特别高的场景，还可以选用带P5级精度的版本，径向跳动可以控制在几微米级别，满足精密传动的需求。
