M4锯齿法兰锁紧螺母结构设计

　　做机械结构设计这么多年，小到消费电子的内部紧固，大到工业设备的部件连接，法兰类螺母的选型从来都是容易被新手忽略的细节——很多人觉得不就是个带垫的螺母，随便选个规格对上螺纹就行，真到设备跑起来出现松动、接触面压溃、装配错位的时候，才会意识到这类紧固件的结构设计每一处都有实际考量。这款M4规格的锯齿面法兰螺母，首先要解决的就是普通六角螺母在受振动载荷场景下的防松问题，日常选型里M4螺纹的应用场景非常集中，大多是薄板件连接、小型电控组件固定、轻型传动部件的端面锁紧，这类场景的共性是被连接件的壁厚普遍偏薄，普通螺母的承压面面积太小，锁紧时的压强大，很容易在铝合金、工程塑料这类低强度被连接件表面压出凹痕，时间长了预紧力衰减就会松脱。这款螺母的法兰面做了一体化扩径设计，不需要额外搭配平垫圈使用，直接把承压接触面积扩大到接近普通M4螺母端面的三倍，锁紧时的压强被均匀分散，哪怕是固定1mm厚的冷轧钢板或者ABS外壳，也不会因为预紧力过大造成接触面变形。法兰面朝向被连接件的一侧做了连续的锯齿形咬合结构，这部分的设计思路和普通的齿面防松垫圈逻辑一致，但把齿结构直接做在螺母本体上，就减少了一个装配零件，也避免了垫圈和螺母之间的相对滑动——锯齿的倾斜方向是和螺母拧紧的旋转方向反向设计的，当螺母因为振动出现逆时针回转趋势的时候，锯齿的刃口会直接咬入被连接件的表面，形成反向的止退阻力，不需要额外加涂螺纹胶或者穿开口销，在经常受往复振动的小型机构上，

　　这种结构的防松可靠性比单纯靠预紧力摩擦防松的普通法兰螺母高很多。从结构尺寸的边界来看，这款螺母的六角对边尺寸是按照标准M4六角螺母的规范做的，普通的7mm开口扳手或者套筒都能直接适配，不需要准备特殊的装配工具，法兰盘的外径控制在10mm以内，这个尺寸边界是特意卡着M4螺纹连接的最小安装空间做的，很多小型设备的安装位预留的螺母沉孔直径大多在10-12mm之间，这个法兰尺寸刚好能放进去，不会出现法兰边卡不住沉孔或者和周边结构干涉的问题。整体的高度比普通M4螺母高1.2mm左右，多出的高度一方面是给法兰面和六角部分的过渡圆角留了足够的强度余量，避免拧紧的时候法兰根部因为应力集中出现断裂，另一方面也增加了内螺纹的啮合长度，

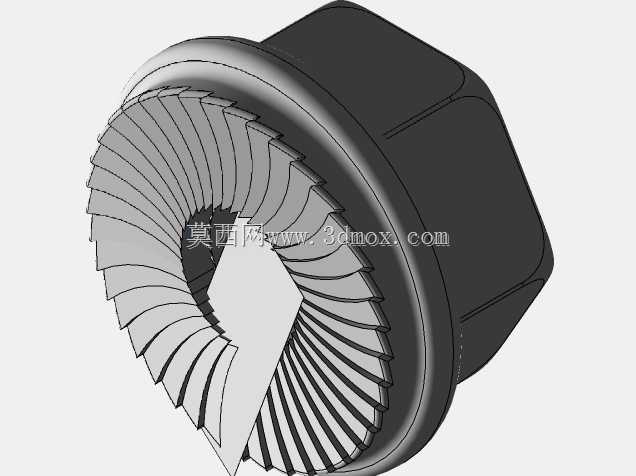

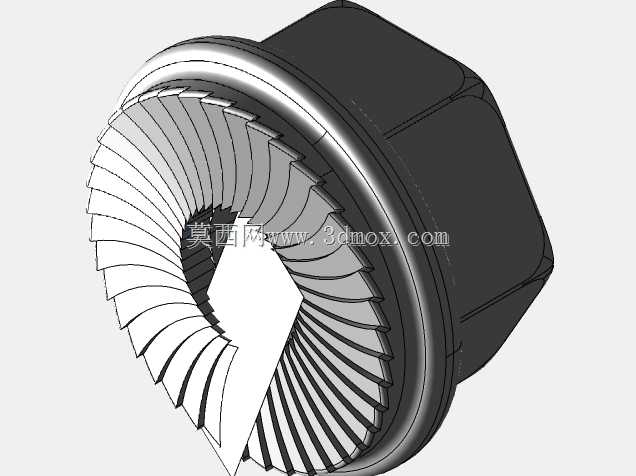

　　M4的粗牙螺距是0.7mm，这款螺母的内螺纹有效啮合圈数能达到5圈以上，哪怕是拧在硬度偏低的铝制螺柱上，也不会因为啮合牙数太少出现滑牙的问题。实际应用里，这类锯齿法兰螺母最常出现在小型自动化设备的传感器安装位、自行车的变速组件固定、无人机的机架连接、3D打印机的运动部件锁紧这些场景，这些场景的共性是设备运行时持续存在小幅高频振动，而且安装空间紧凑，没法额外增加防松结构。设计这个三维模型的时候，特意把锯齿的齿形角度做了15度的倾斜，齿尖的圆角控制在0.1mm，既保证齿尖有足够的咬合能力，又不会因为齿尖太脆在锁紧的时候崩裂，法兰面和六角部分的过渡做了R0.8的圆角，避免冷镦成型的时候出现应力开裂，内螺纹的收尾部分做了不完整牙的退刀结构，

　　和实际量产的冷镦螺母工艺完全一致，不是那种把螺纹直接切到螺母端面的理想化模型，不管是做结构装配的干涉检查，还是做有限元的预紧力仿真，都能直接用，不会出现和实际零件尺寸偏差导致的装配问题。很多新手建模的时候容易把锯齿的方向做反，要是齿的倾斜方向和拧紧方向一致，不仅起不到防松作用，拧紧的时候还会刮伤被连接件的表面，甚至因为齿面的导向作用让螺母越拧越松，建模的时候特意核对了量产零件的齿向，保证和实际使用的零件完全一致。另外法兰面的平面度也做了工艺性的考量，整个承压面的平面度控制在0.05mm以内，锁紧的时候不会因为接触面翘曲出现预紧力不均的问题，六角部分的棱角做了极小的倒角，装配的时候更容易对准扳手，不会因为棱角太锐划伤操作人员的手。
