嵌入式推拉门方形锁具结构设计

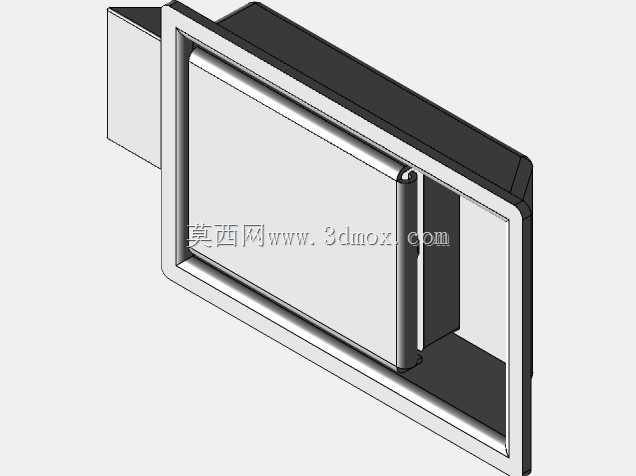

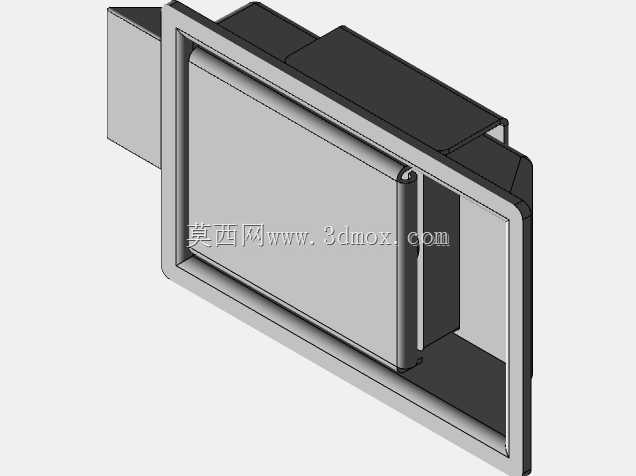

　　锁闭状态下锁舌伸出卡入门框对应的锁止槽内，通过锁舌与门框的咬合实现门体的固定，解锁时仅需拨动外露的操作拨片带动锁舌回缩，即可解除锁止状态实现门体开启，整个操作行程控制在15mm以内，单指即可完成操作，不需要额外配备钥匙，适配需要频繁开关、不需要高防盗等级的内部舱门、柜门场景。锁体的框架采用一体式折弯成型的金属壳体，内部的滑移轨道与壳体为一体化结构，不需要额外加装轨道配件，既减少了装配环节的零件数量，也能避免长期使用后轨道移位造成的锁舌卡滞问题，锁舌与轨道之间预留了0.2mm的配合间隙，表面做了自润滑处理，长期往复滑移也不会出现卡顿、异响的问题。在安装边界的设计上，这款锁针对12-20mm厚度的门板做了适配，这款嵌入式推拉门锁的结构设计，最初是针对洁净车间设备舱门、实验室储物柜、商用展示柜这类对安装面平整度有较高要求的场景开发的，日常在自动化设备防护门、办公家具移门、特种车辆内嵌式舱门的配套选型中也有很高的适配性。不同于外露式锁具会突出安装面造成磕碰、勾挂杂物的问题，这款锁采用完全齐平的嵌入式安装逻辑，锁体整体嵌入门板预留的安装槽内，闭合状态下锁具表面与门板外表面完全处于同一平面，既不会在人员通行、设备操作时造成剐蹭风险，也能适配洁净环境下无卫生死角的清洁要求，在食品加工设备、医疗设备的外舱门配套中，这种齐平结构还能避免积灰积垢，符合卫生级设计的基础要求。从功能实现逻辑来看，这款锁采用横向滑移的锁舌结构，

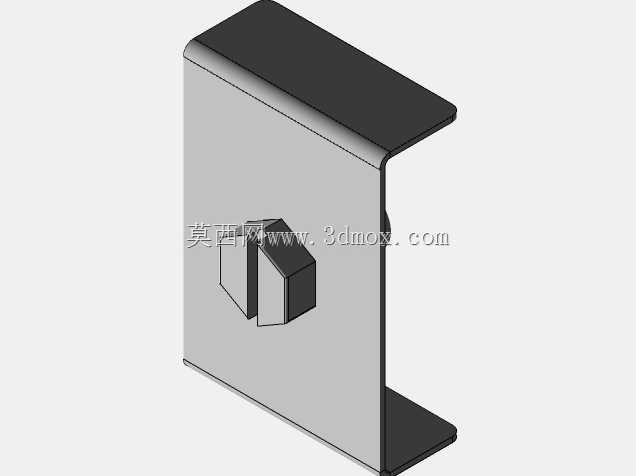

　　安装时仅需要在门板上开出对应尺寸的矩形安装孔，将锁体嵌入后通过侧边的紧固螺丝与门板固定，不需要在门板表面做额外的沉台加工，也不需要在门框侧做复杂的开槽处理，仅需要预留对应深度的锁舌避让槽即可完成安装，对于设备生产厂商来说，这种安装方式能够大幅降低门板加工的工艺难度，不需要高精度的五轴加工设备，普通的数控冲床甚至手工开孔配合修边即可完成安装位的加工，能够有效降低整柜的生产制造成本。从结构强度的设计考量来看，锁舌采用加厚的金属板材冲压成型，锁舌伸出后的有效咬合深度达到8mm，能够承受150N以上的横向拉力，在门体受到意外冲击、或者柜内放置物品挤压门体时，不会出现锁舌变形、锁具意外脱开的问题，同时锁体内部设置了简易的定位弹片，

　　锁舌在完全伸出和完全回缩的位置都能通过弹片实现位置保持，不会因为设备运行的振动、门体开关的晃动造成锁舌自行移位，避免出现门关不严或者意外锁死的问题。这款锁的外观采用极简的方形设计，外露的操作面没有多余的凸起和装饰结构，表面做了哑光磨砂处理，既能够适配工业设备的金属质感，也能在长期使用后避免留下明显的指纹、划痕，保持外观的整洁度，操作拨片的边缘做了R2的圆角处理，操作时不会划伤手指，符合工业产品的人机工程设计要求。在实际选型应用中，这款锁可以根据门板的材质调整侧边紧固螺丝的长度，适配钢板、铝板、亚克力板、复合板材等多种材质的门体安装，锁体内部的所有金属零件都做了防锈处理，在潮湿的车间环境、或者有轻度腐蚀的工况下也能长期使用，

　　不会出现锈蚀卡滞的问题。不同于传统的旋转式门锁需要预留旋转操作空间，这款推拉式锁具的操作仅需要在锁具表面完成横向拨动，不需要在锁具外侧预留手指旋转的空间，对于安装空间局促、门体外侧距离其他设备结构较近的场景，这种操作逻辑能够大幅降低对操作空间的要求，即使锁具外侧距离障碍物仅有20mm的间隙，也能顺利完成解锁操作，这也是很多紧凑结构设备舱门选型时优先考虑这类锁具的核心原因。在三维建模的过程中，这款锁的所有配合面都做了公差匹配设计，锁体与安装孔的配合公差控制在±0.1mm，既能够保证安装时顺利嵌入，也不会出现安装后松动晃动的问题，锁舌的滑移行程做了硬限位设计，避免操作时用力过大将锁舌从壳体内拉出，所有的棱角位置都做了最小R0.5的圆角处理，避免加工和装配过程中出现锐边割手的问题，整个模型的结构完全按照实际量产的加工工艺设计，所有特征都具备可制造性，不存在无法开模、无法加工的异形结构，设计人员可以直接将模型嵌入到整柜、整设备的门板模型中做装配干涉检查，不需要再对锁具模型做额外的工艺修正。
