英式三方插脚电源插头结构设计

　　这款英式结构的电源插头，核心应用场景是民用及商用低压供电末端的取电连接，适配符合BS1363标准的墙面插座、桌面插排等供电接口，日常覆盖办公设备、小型家电、便携式电子装备的供电接驳需求，是低压配电链路里直接和终端用电设备接触的连接部件。从实际使用的功能特性来看，该插头采用三方插脚布局，其中较长的接地插脚在插入过程中优先接触插座接地端，拔出时最后脱离，从结构逻辑上保障用电过程的接地防护有效性，剩余两个平行布置的载流插脚分别承担火线、零线的电流导通作用，插脚根部做了台阶限位结构，插入到位后台阶面和插座面板贴合，避免插脚过度深入插座内部造成内部结构挤压损伤，同时也能防止使用过程中插头受外力歪斜导致的插脚变形、接触不良问题。

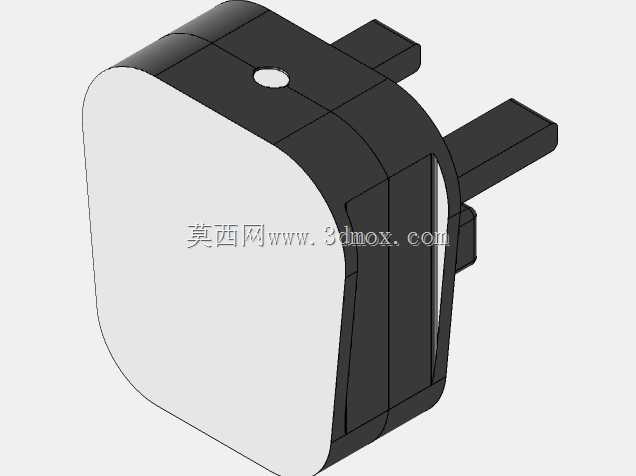

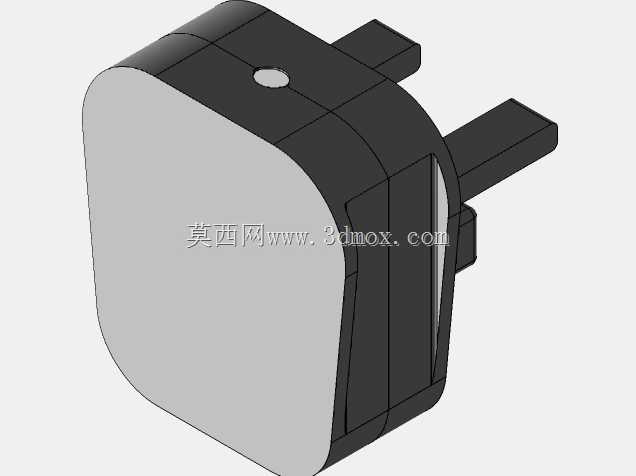

　　设计过程中首先考虑的是手持插拔的人机交互体验，壳体整体采用圆角方形的轮廓，没有尖锐棱角，插拔时手掌贴合壳体侧面的摩擦力足够，不需要过度施力就能完成插拔动作，壳体表面做了细微的磨砂质感处理，即便手部沾有少量汗液也不会出现打滑的情况。壳体上预留的小圆孔是挂装定位孔，在设备收纳、生产线组装工位的物料暂存环节，可以通过这个孔将插头挂在定位销上，避免线缆拖拽导致插头落地磕碰、插脚变形。壳体的合模缝布置在侧面居中位置，上下壳体通过卡扣加超声焊接的方式固定，内部预留了足够的接线空间，能够容纳三芯电源线的线芯压接、绝缘护套的布置，接线完成后线缆入口处的防弯折结构可以分散线缆弯折时的应力，避免线芯在根部反复弯折出现断芯的问题。从安装边界尺寸来看，

　　该插头的整体厚度控制在常规插头的合理区间，插入墙面插座后不会和相邻插座的插头产生空间干涉，插脚的伸出长度、截面尺寸完全匹配对应标准插座的插孔尺寸，插入后接触片的夹持力保持在合理范围，既不会因为夹持力过小导致接触电阻过大发热，也不会因为夹持力过大造成插拔困难。插脚和内部接线端子的连接采用铆压结构，相比焊接结构的抗振动性能更好，在经常移动的用电设备上使用时，不会因为轻微振动出现连接松脱的问题。壳体选用的绝缘材料需要满足耐燃、耐温的要求，正常载流情况下内部端子发热不会导致壳体软化变形，即便出现短时过载的情况，壳体材料也不会出现明火蔓延的问题。在结构细节上，插脚和壳体的配合位置做了密封台阶，

　　日常使用过程中泼溅的少量液体不会顺着插脚和壳体的缝隙进入插头内部，降低短路风险，同时这个台阶结构也能增强插脚的固定强度，即便插脚受到侧向的磕碰力，力量也会通过台阶传递到整个壳体结构上，不会出现插脚歪斜、脱落的问题。实际选型使用时，这款插头适配标称13A以内的用电设备，内部接线端子的载流面积完全满足对应电流的发热要求，长时间满负载工作时端子温升控制在标准允许的范围内，不会出现过热导致的绝缘老化加速问题。对于三维建模从业者来说，这个模型的结构拆分逻辑清晰，上下壳体、插脚、内部防弯折塞子的配合关系明确，建模过程中需要重点关注插脚的位置度公差、壳体合模面的贴合精度、各个卡扣的配合间隙，这些细节直接影响后续开模生产的装配顺畅度，插脚的位置度如果偏差超过0.1mm，就会出现插入插座困难或者接触不良的问题，壳体的卡扣间隙如果控制不当，装配后会出现上下壳体错位、合模缝不均的问题。
