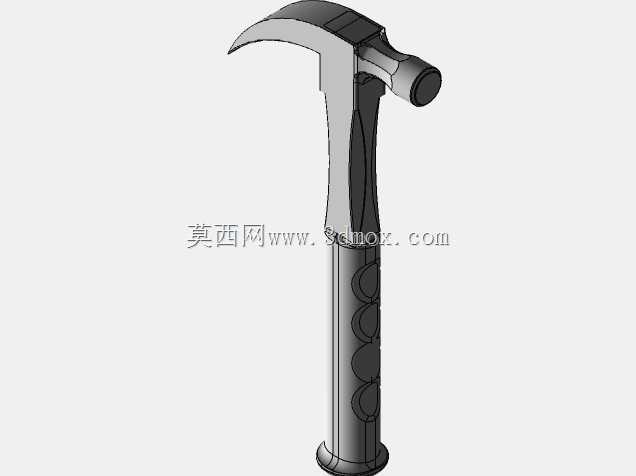

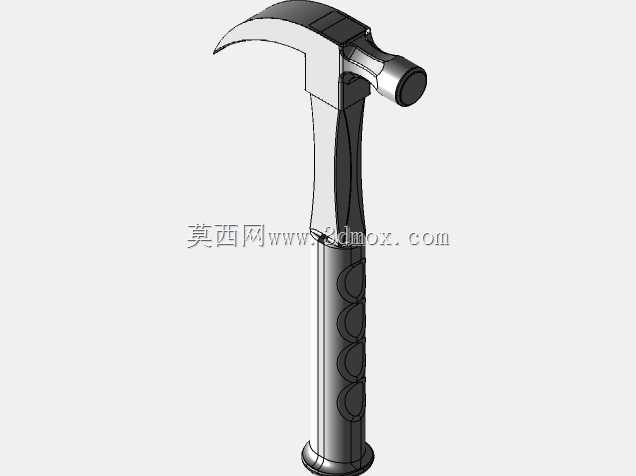

带防滑握柄的羊角起钉敲击工具结构设计

　　在日常设备维保、木工作业、现场装配场景中，这类带弯爪结构的敲击工具是工位上常备的手动器具，区别于常规八角锤仅能完成敲击作业的功能，弯爪部分的结构设计专门适配起拔钉件的作业需求，无需额外搭配撬棍就能完成钉类紧固件的拆除工序，能有效减少现场作业的工具携带数量。从结构设计逻辑来看，锤头部分采用两端功能分区的布局，一端为平面敲击端面，端面做了微弧倒角处理，避免长期敲击后边缘崩裂产生金属飞溅，平面区域的平面度公差控制在0.1mm以内，保证敲击时受力均匀不会出现滑脱问题；另一端的弯爪做了渐变曲率的弧面设计，爪口的开口尺寸适配常规圆钉、自攻螺钉的帽沿厚度，起钉时以锤头侧面靠近爪根的位置作为杠杆支点，支点位置做了加厚处理，

　　避免长期杠杆受力出现结构变形，爪部的刃口做了倒钝处理，防止作业时划伤工件表面。握柄部分的设计充分考虑了长期握持的人机工程需求，柄身采用符合手部握持弧度的曲线造型，表面设置了多道环形防滑凹槽，凹槽的深度控制在3mm左右，既能够保证手部出汗或者沾有少量油污时的握持摩擦力，又不会因为凹槽过深硌手影响长时间作业的舒适度；握柄与锤头的连接部位采用嵌入式胀紧结构，锤头的安装孔做了微锥度设计，握柄顶端打入后通过锥面过盈配合实现紧固，同时在连接位置加装了金属防脱楔钉，避免长期敲击震动出现锤头脱落的安全隐患。从安装边界与尺寸适配角度来说，锤头总长度控制在130mm左右，敲击端面直径为28mm，弯爪的最大开口距离为18mm，

　　能够覆盖市面上绝大多数常规建筑钉、家具钉的起拔需求；握柄总长度为280mm，整体重心落在距离锤头端面70mm的位置，这个重心位置刚好适配手腕发力的力矩区间，敲击时不需要额外施加过多的腕部压力就能获得足够的敲击力，长时间使用不容易出现手部疲劳。在实际应用场景中，这款工具既可以用于木质包装箱的拆解作业，通过弯爪快速起拔包装箱上的固定钉，也可以用于小型零部件的装配敲击，比如轴承外圈的轻敲入位、钣金件的微整形校正，还能在设备维保作业中配合撬棍完成局部构件的撬动复位。设计过程中针对锤头部分的受力做了有限元校核，在1000N的敲击力作用下，锤头的最大应力集中位置出现在弯爪根部，应力值远低于常用碳素结构钢的屈服强度，

　　能够保证常规使用场景下的结构强度，不会出现断裂变形问题；握柄部分选用的材质兼顾韧性与握持舒适度，能够缓冲敲击时产生的反向震动力，减少震手的问题。不同于市面上部分一体铸造成型的锤类工具，这款结构的握柄与锤头采用分体装配设计，后期如果握柄出现磨损损坏，可以单独更换握柄，不需要整体报废工具，能够降低长期使用的成本。爪部的曲面弧度经过多次实际作业验证，起钉时的杠杆力臂比例经过优化，相比直爪结构能够减少30%左右的发力需求，作业时更加省力，同时爪部的曲面不会对木材等软质工件表面造成过度压痕，适合家具组装、装修作业等对工件表面完整性有要求的场景。敲击端面的硬度经过调质处理，表面硬度控制在HRC45-50之间，既有足够的硬度保证敲击时不会出现凹陷，又有足够的韧性避免崩边，兼顾了使用寿命与使用安全性。握柄尾部做了圆弧收边处理，没有尖锐棱角，握持时柄尾不会硌到手掌根部，柄身的防滑凹槽间距按照成年人手指握持的间距设置，握持时手指刚好能够卡在凹槽内，即使是斜向敲击、仰角敲击等特殊作业角度，也能保证握持稳定性，不会出现工具脱手的问题。
