矩形塑料防护端盖结构设计

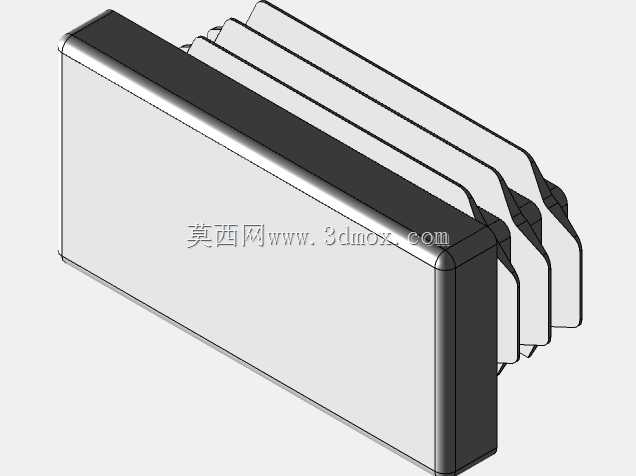

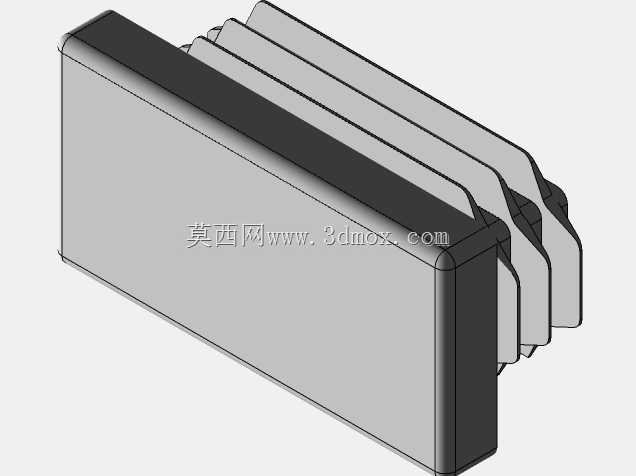

　　在各类工业型材、线束总成、模块化电气组件以及小型机电设备的端部防护场景中，这类矩形塑料端盖是应用频次极高的结构配件，很多一线结构设计人员在做整机BOM梳理时，往往容易忽略这类小配件的选型边界，导致后期装配出现干涉、防护失效的问题。这款端盖的整体外形为规整矩形，长宽尺寸为38mm、厚度方向尺寸为19mm，边角做了统一的圆弧过渡处理，没有尖锐的棱角，既可以避免装配过程中划伤操作人员的手部，也能减少安装后与周边管线、结构件的剐蹭磨损。从结构设计逻辑来看，这款端盖采用了叠层式的侧边加强结构，沿着端盖的插接方向设置了多道平行的加强筋条，一方面可以提升端盖整体的抗形变能力，避免在插接装配或者长期受外力挤压时出现侧壁开裂、变形松脱的问题，

　　另一方面多道筋条可以和被包覆的型材端部内壁形成多点贴合，提升装配后的抱紧力，不需要额外打胶或者加装紧固件就能实现稳固固定，大幅提升现场装配的效率。这类端盖的核心功能是对矩形截面的构件端部进行封闭防护，一方面可以阻挡生产车间内的粉尘、切削液、水汽进入型材腔体或者组件内部，避免内部的金属构件出现锈蚀、电路触点出现氧化接触不良的问题，另一方面也能对构件的裸露切割端面进行遮挡，避免型材切割后产生的毛刺外露造成安全隐患。在实际选型应用时，需要重点核对安装边界：端盖的插接段尺寸要和被包覆构件的内孔尺寸保持0.1-0.2mm的过盈配合量，过盈量太大容易导致装配时端盖被挤压变形，过盈量太小则容易在设备运行振动过程中出现松脱掉落。

　　同时端盖外露的边缘厚度要和构件的壁厚匹配，保证装配后端面齐平，不会出现凸起或者凹陷的台阶，避免影响后续的面板安装或者外观一致性。从材料应用的角度，这类端盖一般采用改性PP或者ABS注塑成型，材料本身具备较好的韧性和抗老化性能，在-20℃到80℃的常规工业环境温度区间内都能保持稳定的物理性能，不会出现低温脆裂或者高温软化变形的问题。在做三维建模的时候，要重点注意侧边加强筋的拔模角度设置，一般筋条的拔模角度设置在1-1.5度即可，既要保证注塑生产时的脱模顺畅，也要避免筋条末端尺寸过小导致注塑填充不足，影响结构强度。另外端盖外表面的边角圆弧半径要统一，一般设置为R1.5-R2mm，和常规工业铝型材的边角圆弧保持一致，

　　保证装配后的视觉协调性。在自动化生产线的型材机架搭建、低压电气柜的母线排端部防护、小型模块化电源的外壳端封、物流周转器具的型材端头等场景中，这类尺寸的塑料端盖都有非常广泛的应用，设计时不需要额外做复杂的定制结构，只要匹配对应构件的截面尺寸，就能快速完成选型装配，有效降低整机的结构设计成本和后期维护成本。很多设计新人在做这类端盖建模时，容易忽略插接段的导入倒角设计，实际上在端盖插接段的前端要设置0.5mm左右的45度导入倒角，能够让装配时的对位更加便捷，即使存在小幅的安装对位偏差，也能顺着倒角顺利滑入安装位，降低现场装配的操作难度。同时端盖的外平面不需要做额外的纹理或者标识，保持平整的光面即可，既可以减少注塑生产时的模具加工难度，也能避免积灰积污，方便后期设备的清洁维护。在做整机的振动可靠性验证时，这类端盖要能通过10-55Hz的扫频振动测试，不会出现松脱、开裂的问题，这就要求设计时加强筋的布局要均匀，整个端盖的侧壁受力均衡，不会出现局部应力集中的薄弱点。
