快速锁紧式手动夹钳结构设计

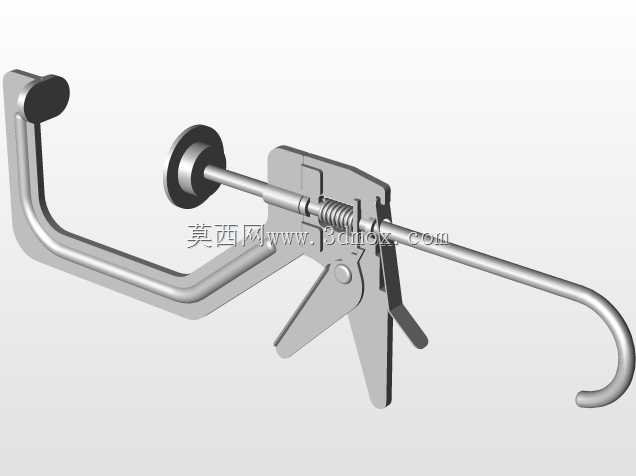

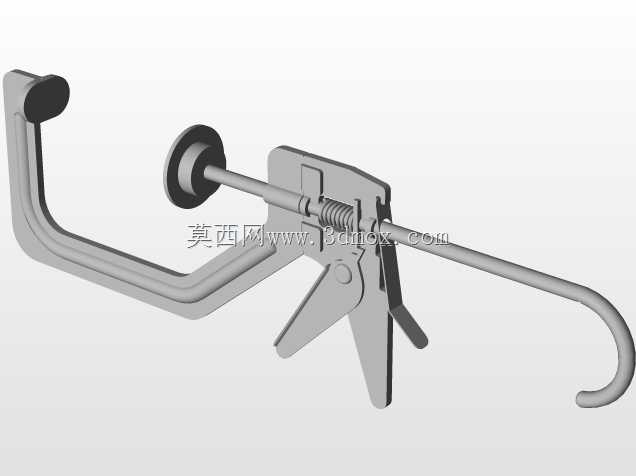

　　这款手动夹钳的结构设计充分考虑了现场装配、维修场景下的快速装夹需求，区别于传统螺纹旋紧式C型夹，其采用扳机式棘轮进给结构，能在几秒内完成对工件的快速预紧与最终锁紧，大幅降低反复旋拧螺杆的操作时间，在小批量工件组对、临时定位、粘接固定等高频次装夹场景中，能有效减少操作人员的动作冗余。从结构布局来看，夹钳主体采用C型弯臂作为承载基体，弯臂截面做了等强度过渡设计，在固定端设置橡胶防滑压头，避免夹紧过程中对工件表面造成压痕，同时增大接触摩擦力防止工件滑脱；活动压头集成在滑动拉杆端部，拉杆穿过钳体中部的导向孔，导向孔内镶嵌耐磨衬套，减少反复推拉过程中的磨损量，延长夹钳的整体使用寿命。扳机与钳体之间通过销轴铰接，扳机上端与棘轮卡爪联动，

　　卡爪在弹簧预紧力作用下始终贴合拉杆表面的棘齿段，每扣动一次扳机，卡爪就会推动拉杆向前进给一个齿距，实现渐进式夹紧，当需要松开工件时，只需扳动钳体侧面的释放拨杆，卡爪就会脱离棘齿，拉杆可快速回退到初始位置，适配不同开口尺寸的装夹需求。设计过程中对弯臂的受力变形量做了校核，在额定夹紧力下弯臂的最大变形量控制在0.2mm以内，保证装夹过程中不会因为臂体变形导致夹持力衰减；拉杆采用冷拉圆钢加工，表面棘齿做了淬火处理，硬度达到HRC40-45，避免反复进给过程中齿面磨损出现打滑问题。压头的接触面做了微弧面设计，即使工件表面存在轻微角度偏差，压头也能自适应贴合，保证夹紧力均匀分布在接触面上，不会出现局部应力集中压伤工件的情况。

　　从安装与使用边界来看，这款夹钳无需额外固定，可手持移动使用，最大开口范围覆盖常规小型工件的装夹尺寸，整体重量控制在单手可轻松操作的区间，长时间握持操作也不会产生明显的疲劳感。在木工粘接、金属件临时焊接定位、电子元器件组装固定、模型制作夹持等场景中，这种快速夹钳都能替代传统螺栓压紧结构，不需要借助扳手等额外工具，单手即可完成全部夹紧与松开操作。钳体的扳机做了圆弧过渡处理，贴合手指的握持曲线，扣动扳机的行程经过优化，每一次扣动的进给量刚好匹配手动操作的舒适力度，不会出现单次进给量过大导致夹紧力过载，或是进给量过小需要多次扣动的问题。弹簧的选型经过多轮测试，既保证卡爪能可靠啮合棘齿不会出现跳齿，

　　又不会因为弹簧力过大导致扳动释放拨杆时需要过大的操作力。弯臂的尾部做了圆弧弯钩设计，除了常规的C型夹持功能外，还可以配合挂钩实现反向撑开、临时吊挂等拓展用途，提升工具的场景适配性。整个结构没有复杂的传动部件，所有铰接点都做了防尘间隙设计，在车间多粉尘的环境下使用也不会出现卡滞，日常维护仅需定期在铰接点和导向孔处滴注少量润滑油即可，不需要复杂的拆解保养。
