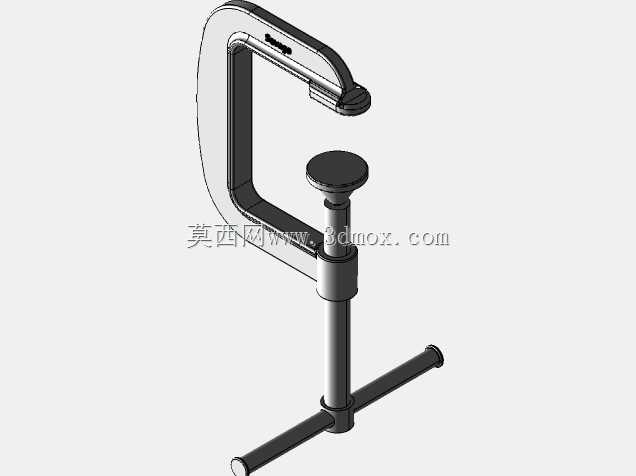

G型螺旋夹紧工装结构三维设计

　　在机加工工位的工件临时装夹、木工拼接工序的板材施压固定、五金维修场景的零件对位夹持、小型装配作业的部件定位锁紧等场景中，这类G型螺旋夹紧结构是一线作业人员使用频率极高的手动夹持工具，其结构可靠性直接影响作业效率与装夹精度。从结构功能逻辑来看，该夹紧装置采用C型开放式架体作为核心承载基体，架体的弧形过渡段经过受力优化，可在夹持作业时将螺杆施加的顶紧力均匀分散至架体整体，避免局部应力集中导致架体变形或断裂；架体上端设置的固定压头与下端螺杆端部的活动压头同轴度经过设计校核，夹紧作业时两个压头的受力面保持平行，不会出现压偏、打滑的问题，活动压头可随螺杆转动做小角度自适应偏转，适配不同表面平整度的被夹持工件，减少对工件表面的压痕损伤。

　　设计过程中优先考虑了手动操作的人机工程逻辑，螺杆尾部搭配的T型转动手柄，力臂长度经过反复验证，既保证普通操作人员徒手转动时就能输出足够的夹紧力，不会因为力臂过长导致手柄剐蹭周边工装，也不会因为力臂过短造成操作费力；螺杆与架体下端的螺纹副采用梯形螺纹设计，相比普通三角螺纹，梯形螺纹的牙根强度更高，耐磨性能更好，长期反复松紧作业也不会出现螺纹滑牙、咬死的问题，同时螺纹副具备良好的自锁性能，夹紧后不会因为作业过程中的振动出现松脱，无需额外增加锁止结构就能保持稳定的夹持力。

　　从安装与使用边界来看，该G型夹的C型开口深度与最大夹持行程做了平衡设计，开口深度可覆盖常规厚度的板材、型材、小型机加工零件的夹持需求，最大夹持行程适配多数日常作业的夹持厚度范围，架体整体采用等强度截面设计，在保证整体结构刚度的前提下控制了自身重量，操作人员单手握持即可完成对位、夹紧、松脱的全流程操作，无需借助额外辅助工具。架体的固定压头与活动压头端面都做了平面度处理，接触被夹工件的表面不会有凸起毛刺，针对需要保护表面光洁度的工件，作业人员还可在压头端面加装橡胶、铜质垫片，进一步避免夹伤工件表面。

　　在实际工况适配性上，该结构没有复杂的传动部件，整体仅由C型架体、传动螺杆、活动压头、转动手柄几个核心零件组成，日常维护仅需定期在螺纹副位置涂抹润滑脂即可，即使在多粉尘、少量切削液飞溅的机加工车间环境下使用，也不会因为杂物进入结构内部造成卡滞；架体的弧形外侧没有突出的棱角，作业过程中不会剐蹭操作人员的衣物或周边设备，存放时可多个叠放收纳，占用工具箱空间极小。针对不同的作业载荷需求，同结构的G夹可通过调整架体截面厚度、螺杆直径形成不同夹持力的系列化产品，从轻载的电子元件装配夹持，到中载的板材粘接施压、焊接对位固定，都能匹配对应的规格，不需要改动核心的螺旋夹紧逻辑，仅调整零件尺寸参数即可完成系列化拓展，大幅降低了衍生型号的设计与制造成本。

　　结构建模过程中，对架体的受力薄弱位置做了圆角过渡处理，避免应力集中导致的疲劳断裂，螺杆与架体的配合螺纹段长度经过计算，保证全行程范围内螺纹的啮合牙数满足强度要求，不会出现螺杆偏载变形的问题；活动压头与螺杆端部的连接采用间隙配合，压头可绕螺杆端部做小范围转动，夹紧工件时压头端面可自动贴合工件表面，即使被夹工件表面与螺杆轴线存在小角度偏差，也能保证足够的接触面积，夹持力不会集中在工件的局部棱边位置，既保护工件不受损伤，也提升了夹紧状态的稳定性。
