快脱式棘轮扳手手动紧固工具结构

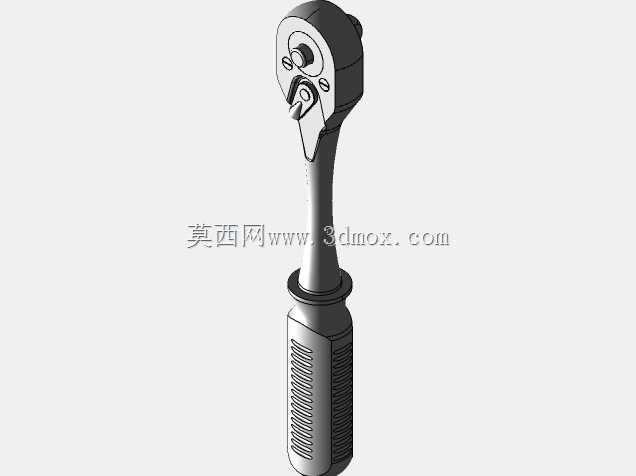

　　在设备装配、机加工装夹、汽修维保、产线运维等各类需要频繁拆装紧固件的作业场景里，棘轮扳手是一线作业人员接触频率极高的手动工具，相比传统开口、梅花扳手需要反复脱开套合螺栓的操作逻辑，棘轮结构的单向锁止特性可以让作业人员在小角度空间内持续完成紧固或松脱动作，无需每次转动后重新调整扳手与紧固件的套合位置，尤其在管路密集、结构紧凑的设备内部作业时，能大幅降低操作幅度，提升狭窄空间内的作业效率。这款棘轮扳手的结构设计围绕单手操作的实际需求展开，头部集成的棘轮换向拨片可以快速切换锁止方向，无需将扳手从紧固件上取下即可在紧固、松脱两个工况间切换，拨片的凸起造型做了防滑纹理处理，作业时戴劳保手套也能轻松拨动调整方向，不会出现打滑误操作的问题。

　　头部的快脱结构设计是日常使用中提升效率的关键，当需要更换不同规格的套筒时，只需按压头部侧方的解锁按钮，套筒锁定钢珠会向内回缩，即可快速取下套筒，松开按钮后钢珠弹出卡入套筒的定位槽，保证作业过程中套筒不会意外脱落，避免高空作业或狭小空间作业时套筒掉落引发的安全隐患。手柄部分的造型完全贴合人手握持的发力习惯，柄身做了等距分布的防滑滚纹，表面的凹凸结构可以增加与手掌的摩擦力，即使手上沾有机油、切削液等润滑介质，也能稳定握持发力，不会出现打滑脱手的情况；手柄尾端做了圆弧收边处理，长时间大力矩紧固时不会硌伤手掌，符合手动工具的人机工程学设计要求。从结构设计的细节来看，棘轮头部的内部棘爪与棘轮齿的配合间隙做了严格控制，

　　间隙过大会导致转动空程量大，影响小角度作业的效率，间隙过小则会增加转动阻力，甚至出现棘爪卡滞无法回位的问题；头部壳体的连接螺丝采用对称布局，既保证了壳体装配的同轴度，也能承受大扭矩作业时的壳体张力，避免长期使用后壳体开裂、棘轮错位的问题。在实际选型适配时，需要注意这类棘轮扳手的驱动方头尺寸要与配套套筒的驱动孔尺寸匹配，常见的1/4英寸、3/8英寸、1/2英寸方头对应不同的力矩适用范围，这款中尺寸规格的棘轮扳手适用于M6到M16规格的螺栓紧固作业，覆盖了大部分通用设备装配、日常维保的紧固件尺寸范围；头部的整体外径做了紧凑化设计，相比同规格的普通棘轮扳手，头部外径缩小了约15%，可以伸入到沉头螺栓座、窄边法兰等空间受限的位置完成作业，

　　不会出现头部卡滞无法套合紧固件的问题。安装边界方面，这款扳手不需要额外的配套安装结构，作为手持手动工具，其作业空间只需要满足手柄摆动角度不小于15度即可完成连续操作，相比普通扳手需要至少60度以上的摆动空间，适配性更强；在做三维结构校核时，需要重点关注棘轮齿的齿形角度、棘爪的弹簧预紧力参数，齿形角度过大容易出现受力打滑，角度过小则会增加棘爪的磨损速度，弹簧预紧力要保证棘爪始终与棘轮齿贴合，同时不会因为预紧力过大导致换向操作阻力过大。日常使用场景中，这类棘轮扳手常搭配加长杆、万向接头使用，因此驱动方头的根部做了加强过渡处理，避免搭配加长杆输出大扭矩时方头根部断裂；头部与手柄的连接段做了变径过渡，既保证了头部的结构强度，也让手柄的握持直径更贴合人手的握持范围，不会出现头部过重导致操作疲劳的问题。
