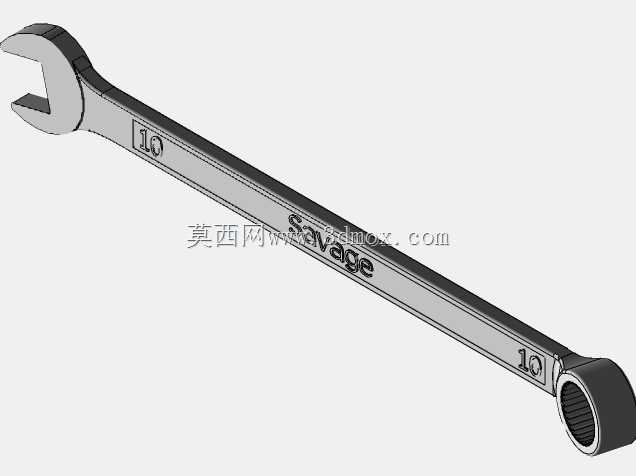

10mm开口梅花两用扳手结构设计

　　这款10mm规格的两用扳手，是机械装配、设备维保场景中最常用的手动紧固件操作工具之一，整合了开口扳手与梅花扳手的双重功能，在实际作业中可根据工位空间、螺栓状态灵活切换作业端，无需频繁更换工具，能有效提升一线装配、检修环节的作业效率。从实际应用场景来看，这类扳手覆盖的工况十分广泛，小到民用家电拆装、自行车维保，大到工业生产线设备日常巡检维护、小型机械装配工位的螺栓紧固作业，只要涉及M10规格外六角螺栓、螺母的拆装操作，都能看到这类工具的身影，尤其是在工位操作空间受限、无法容纳套筒类工具回转的场景下，扳手的长杆结构能提供足够的力臂，同时两端不同的夹持结构可适配不同的操作需求。

　　从功能特性上看，扳手一端为开口式夹持结构，开口尺寸严格匹配10mm对边宽度的外六角紧固件，适合在紧固件从螺杆端部套入不便、需要从侧面卡入螺栓的作业场景，比如管路旁侧的螺栓紧固、已经装配到位的长螺杆上的螺母调整作业，开口端可以快速卡入紧固件，操作便捷性更高；另一端为梅花式环形夹持结构，内环的齿形结构可以完整包裹外六角螺栓的六个受力面，受力时载荷均匀分布在螺栓的每个棱面上，不会像开口端那样在大扭矩施力时容易出现打滑、磨损螺栓棱角的问题，适合需要施加较大紧固扭矩、或者螺栓棱角已经出现轻微磨损的作业场景，能有效降低螺栓头部被拧圆的概率，提升作业可靠性。

　　在设计思路上，这款扳手的整体结构充分考虑了手动工具的力学特性与使用耐久性，杆身采用细长直杆结构，在控制整体重量的前提下保证了足够的力臂长度，操作人员握持杆身施力时，能通过杠杆原理用较小的手部握持力输出足够的紧固扭矩，符合人体施力的习惯。杆身的截面采用渐变式设计，靠近两端作业头的位置截面厚度更大，能承受作业时的局部应力集中，避免施力时作业头与杆身连接位置出现断裂变形；中间握持段的截面相对更薄，既降低了工具整体重量，长时间握持作业不易产生疲劳，也保证了杆身的整体抗弯强度，在额定扭矩范围内施力不会出现杆身弯曲变形的问题。两端作业头与杆身采用平滑过渡连接，没有尖锐的棱角凸起，避免作业时剐蹭操作人员手部或者周边零部件。

　　从外形尺寸与安装边界来看，这款扳手的开口端开口宽度严格适配10mm对边尺寸的外六角紧固件，开口的深度设计兼顾了夹持稳定性与操作空间需求，既可以完整包裹螺栓头部的有效受力高度，又不会因为开口过深导致在狭窄空间内无法卡入螺栓；梅花端的环形外径控制在合理范围内，能适配大部分沉孔内的螺栓操作场景，不会因为头部外径过大无法伸入沉孔接触螺栓头部。扳手整体长度经过力学计算，在保证足够力臂的前提下控制整体长度，避免过长导致在狭窄设备舱内操作时出现杆身干涉周边零部件的问题，杆身的宽度与厚度尺寸也经过优化，在常规的设备缝隙、装配间隙内都能顺利伸入操作，适配大多数M10螺栓的作业空间要求。

　　在实际建模过程中，这类扳手的结构需要重点关注几个细节：一是两端作业头的尺寸公差控制，开口端的开口尺寸、梅花端的内环齿形尺寸都需要严格匹配紧固件的标准尺寸，既要保证能顺利卡入标准螺栓头部，又不能间隙过大导致施力时打滑磨损螺栓；二是作业头与杆身的过渡位置的圆角处理，这个位置是应力集中最明显的区域，合理的圆角过渡能有效分散应力，提升扳手的整体强度，避免大扭矩施力时出现断裂；三是杆身的表面弧度与棱边处理，实际量产的扳手杆身边缘都会做倒钝处理，三维建模时还原这些细节，能让模型更贴近真实量产工具的状态，也能在后续做工程仿真、结构受力分析时得到更贴近实际的结果。另外，扳手表面的标识位置也做了合理布局，两端头部附近都标注了10mm的规格标识，杆身的品牌标识区域做了轻微的凹陷处理，既不影响杆身的整体强度，也能让标识在长期使用摩擦后依然清晰可辨，方便作业人员快速识别工具规格，减少拿错工具的概率。
