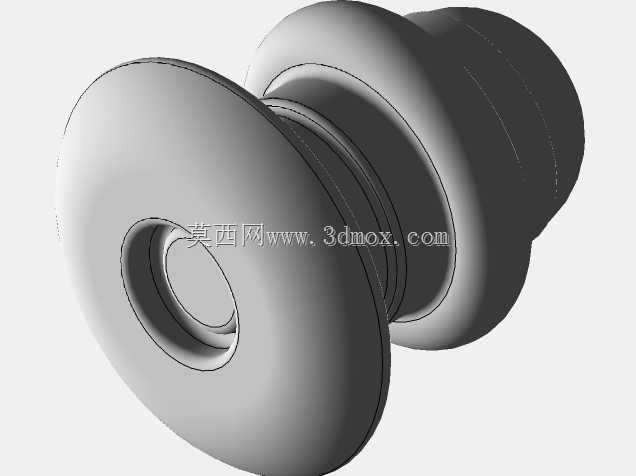

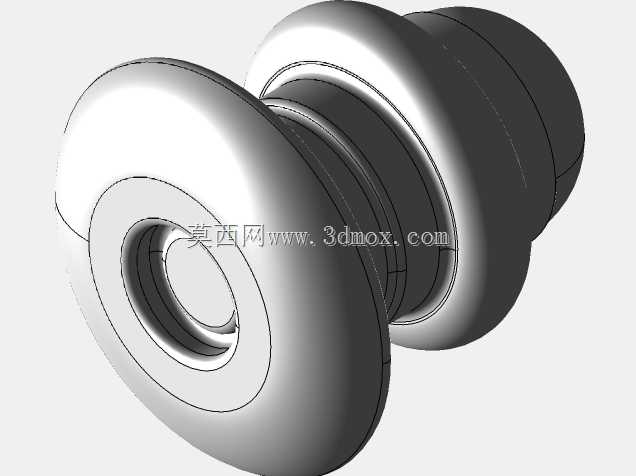

4.2mm规格双法兰面抽芯铆钉结构

　　日常做薄板类构件连接设计时，抽芯铆钉是绕不开的紧固件选项，尤其是4.2mm这个公称直径的规格，适配场景覆盖了从民用电器壳体到轻型设备护罩、钣金框架拼接的多数常规铆接需求，这次建模的双法兰面结构铆钉，和普通单面沉头或者圆头抽芯铆钉的差异点，首先体现在两端的法兰限位结构上。很多现场铆接作业里，普通抽芯铆钉铆接完成后，只有单面有法兰承压，另一侧是抽芯断裂后涨开的不规则铆体，遇到被连接件是薄铝板、PC塑料板这类材质偏软、板面强度不高的工况时，很容易出现铆接面凹陷、拉穿板材的问题，尤其是两块板叠接总厚度在2mm以内的场景，单侧承压的压强过大，长期受振动载荷还会出现铆接松动、连接件错位的情况。这款双法兰结构的设计，就是在铆接完成后，

　　铆钉两端都形成规整的环形法兰承压面，把铆接的锁紧力均匀分散在两侧板材的接触面上，不会因为局部压强过高损伤被连接件表面，同时双侧的限位结构也能更好地抵抗横向剪切力，适合用在有持续振动的设备护板固定、通风管道法兰拼接、机箱机柜侧板组装这类场景里。做三维建模的时候，首先要卡准的是公称直径4.2mm的尺寸边界，铆钉主体的穿杆部分直径公差要控制在负公差区间，保证能顺利穿过预制的4.3-4.5mm安装孔，不会出现穿装卡滞的问题；两端法兰的外径设计为12mm，这个尺寸是经过现场验证的，既不会因为法兰过小导致承压面积不足，也不会因为法兰过大占用过多板面安装空间，影响相邻构件的排布。法兰和杆身的过渡位置做了R0.5的圆角处理，一方面是避免锐边在安装时刮伤安装孔边缘的防腐涂层，另一方面也能减少铆接涨开过程中应力集中导致的铆体开裂问题。铆芯的断裂槽位置设计是整个结构的核心，要保证在铆接拉力达到额定值的时候，断裂槽精准在法兰贴合板面的位置断开，不会出现铆芯突出法兰面或者断在铆体内部导致铆接不牢的问题，建模时断裂槽的深度、角度都要匹配4.2mm规格铆体的涨开形变量，保证铆接完成后，铆体远端能均匀涨开形成完整的另一侧法兰，和预制的头部法兰平行度控制在0.1mm以内，保证两侧板面都能均匀贴合。从安装边界来看，这款铆钉适配的被连接件总厚度范围在1.5-4mm之间，安装时只需要在单侧操作，不需要在构件背面预留操作空间，适合封闭腔体、

　　管状构件这类无法到达背面作业的连接场景，比如电气控制柜的内部加强筋和外板连接、铝合金门窗的型材拼接、汽车内饰板的卡扣基座固定，都能用到这个规格的铆钉。和同规格的螺丝连接相比，这款铆钉不需要在板材上攻丝，也不需要配合螺母使用，安装效率能提升60%以上，而且铆接完成后没有松动退扣的风险，抗振动性能优于普通的自攻螺丝连接；和焊接相比，铆接不会产生高温变形，也不会破坏板材表面的喷塑、镀锌层，适合表面处理完成后的构件组装，不会出现焊接后需要重新补做表面处理的工序。建模过程中还特意还原了铆体表面的防滑齿结构，在头部法兰和板材接触的端面上，做了一圈细密的径向凸齿，铆接锁紧后凸齿会轻微嵌入板材表面，防止铆钉在孔内发生转动，

　　尤其是在需要承受一定扭矩载荷的连接位置，这个结构能有效避免铆接后构件相对转动错位。另外，整个铆钉的外形做了等壁厚处理，保证铆接涨开的时候各个方向的形变量均匀，不会出现单侧涨开不足导致的连接间隙问题，杆身的圆柱度公差控制在0.05mm以内，穿装时不会和安装孔出现过大的间隙，避免铆接后出现连接件错位的问题。在实际选型的时候，要注意根据被连接件的总厚度选择对应长度规格的铆钉，保证铆接后远端涨开的法兰能完整贴紧背面的板面，不会出现假铆的情况，这款4.2mm规格的铆钉，单个的铆接锁紧力能达到2200N以上，抗剪切力能达到1800N，完全能满足轻型机械设备、钣金构件、民用五金产品的常规连接需求，不需要额外增加补强结构。
