带合页安装基座的工业防护挂锁结构

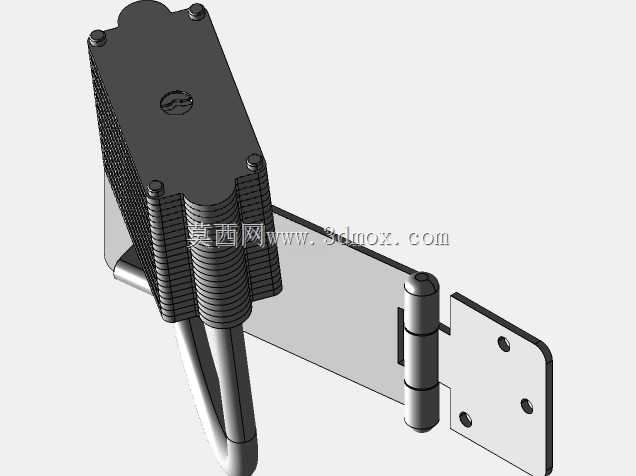

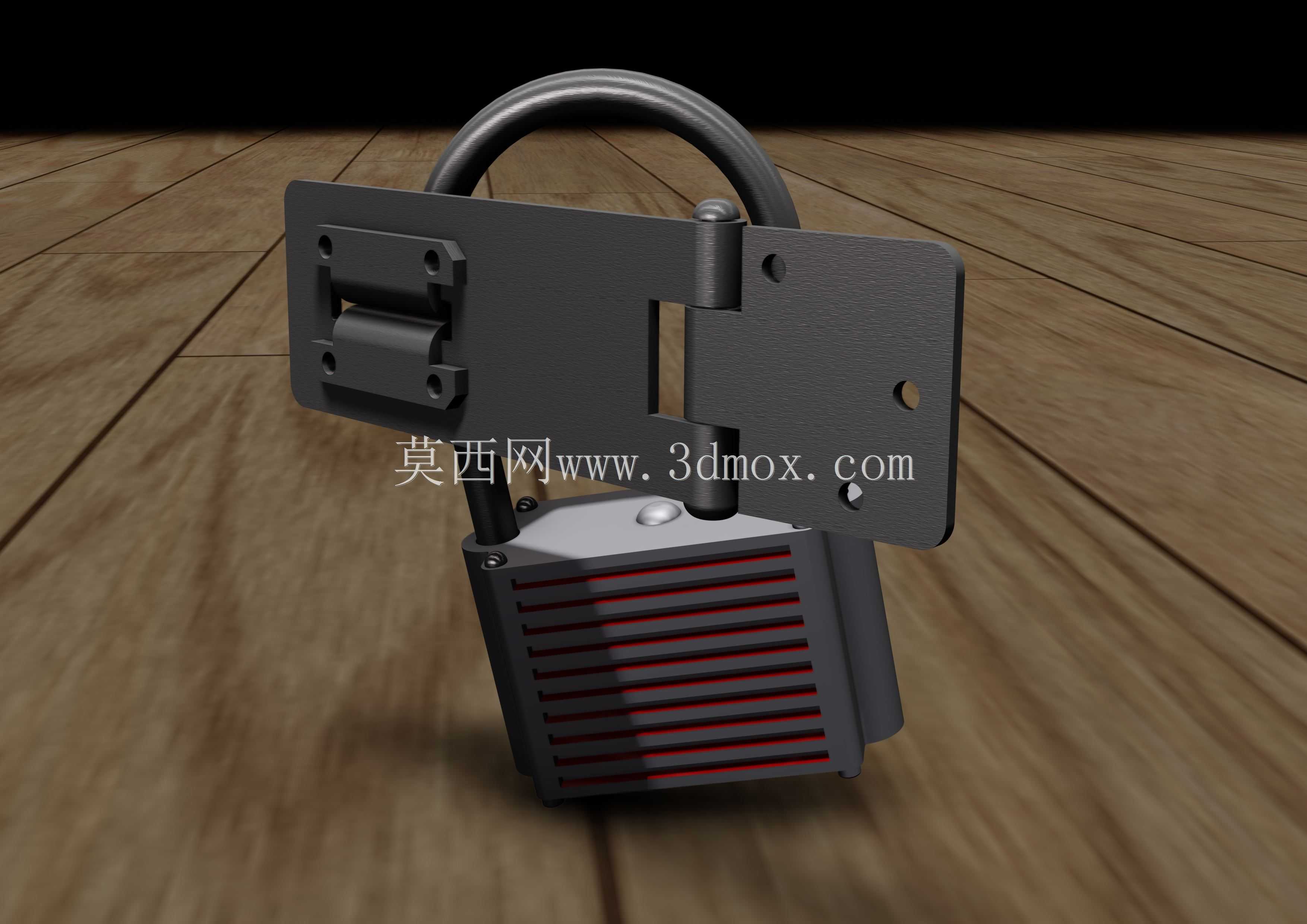

　　日常做设备防护结构选型的时候，很多人容易忽略锁闭件和安装基座的匹配问题，这套带合页安装基座的挂锁结构，刚好解决了小型设备检修门、户外配电箱柜门、仓储隔断门这类场景里锁具安装对位不准、锁梁干涉合页转动的常见问题。先从实际安装边界说起，这套结构的合页部分采用双折边安装板设计，安装板上预留三个沉头安装孔，孔位间距按照常用1.5mm厚冷轧钢板柜门的安装规范排布，安装时不需要额外在门板上做避让沉台，直接用M4沉头螺丝就能完成固定，合页转轴的转动间隙控制在0.15mm以内，开关门的时候不会出现旷量，也不会因为长期户外使用积灰出现卡滞。挂锁本体的安装位置刚好对齐合页的锁闭卡位，锁梁穿过合页活动页上的锁孔时，和锁体本体的同轴度公差控制在0.

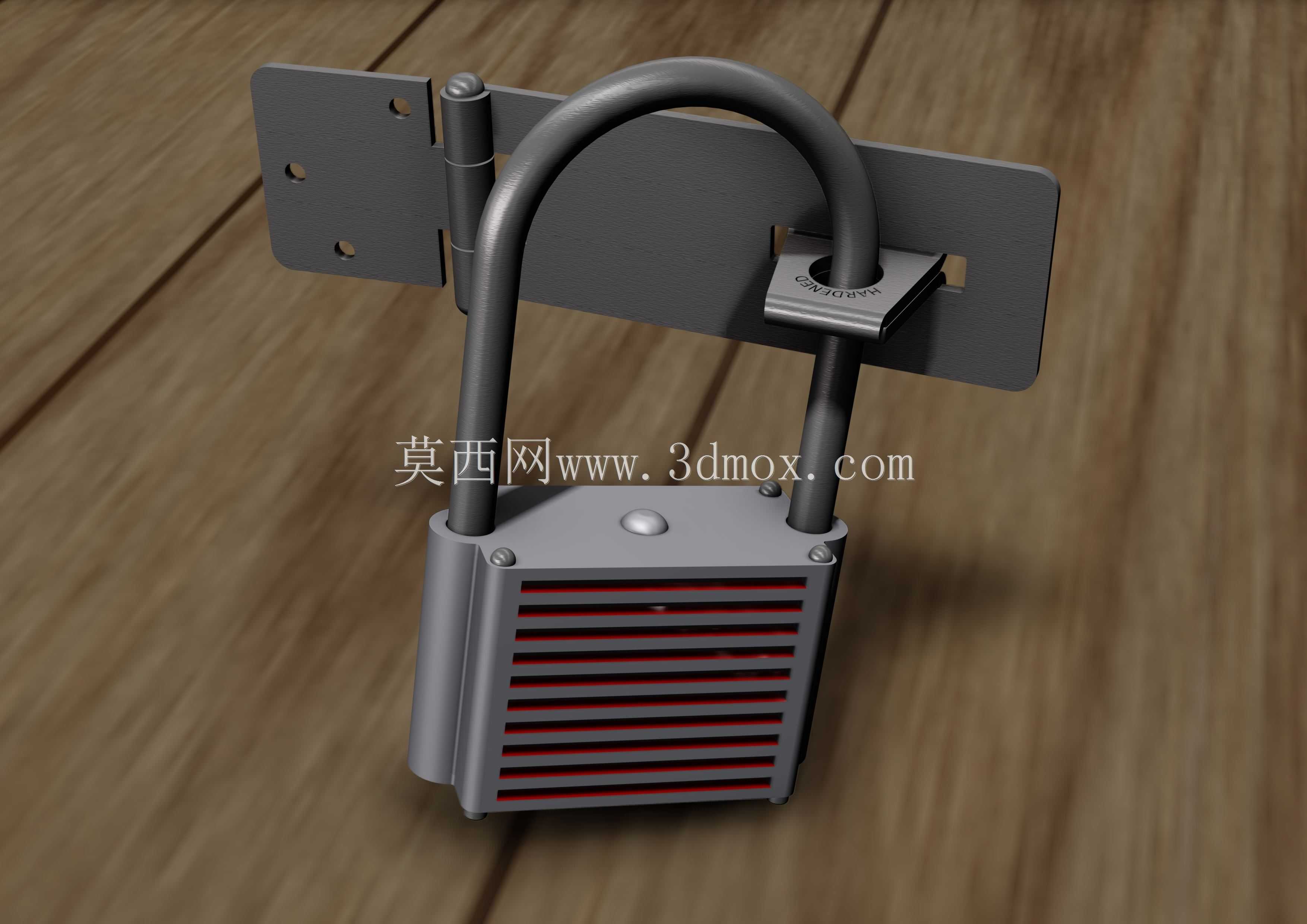

　　1mm以内，不需要额外调整锁体位置就能顺畅落锁。从功能特性来看，锁体外壳做了防滑纹理设计，表面的竖向滚花纹理不是装饰件，是考虑到户外作业时操作人员戴劳保手套开锁，增大摩擦力避免打滑，锁体顶部的锁芯护盖做了凸起挡边，能阻挡雨水、灰尘直接进入锁芯缝隙，减少户外使用时锁芯锈蚀卡滞的概率。锁梁采用加粗的圆钢弯折结构，锁梁和锁体配合的位置做了台阶限位，落锁后锁梁不会出现左右窜动，抗剪切的能力比普通同规格挂锁提升不少，适合用在有一定防撬要求的设备防护场景。设计思路上没有做多余的异形结构，所有零件都是规则的机加工或者冲压成型结构，锁体内部的锁舌卡位采用对称式布局，锁梁弹出的行程控制在8mm，既保证开锁后有足够的空间转动合页开门，

　　又不会因为锁梁弹出过长导致和周边的管线、结构件发生碰撞。合页和锁体的配合位置做了错位避让，当柜门转动到最大开启角度120度的时候，锁体不会和合页的固定页发生剐蹭，也不会碰到柜门侧边的密封胶条，避免长期开关磨损胶条影响防护等级。实际应用的时候，这套结构不需要额外定制配套的安装配件，不管是用在小型工业设备的检修舱门，还是户外通讯柜的侧门，或者是仓储区域的小型隔断栅栏门，都能直接匹配常规的门板厚度，安装时只需要按照孔位打沉头孔，不需要做焊接或者其他复杂的加工工序，后期维护更换的时候，直接拧下安装螺丝就能整体替换，不需要拆解周边的结构。锁体的外形尺寸控制得比较紧凑，整体宽度不到40mm，突出安装面的高度不到30mm，

　　不会在门板外侧形成过大的凸起，避免人员通行的时候发生磕碰，也不会因为突出尺寸过大导致运输过程中被撞坏。合页的转轴部分做了全包覆设计，转轴的两端都藏在合页的卷边内部，不会露出尖锐的轴端，符合机械设备安全防护的外露件要求，不会划伤操作人员。锁梁的闭合位置刚好卡在合页活动页的卡槽内，落锁后合页完全无法转动，就算安装螺丝出现轻微松动，锁闭状态下也不会因为门板晃动导致锁具脱开，可靠性比单独外挂普通挂锁高很多。做结构建模的时候，所有配合面都留了合理的公差间隙，锁体和安装板之间预留了0.5mm的调整间隙，就算安装的时候门板有轻微的焊接变形，也能通过调整锁体的安装位置保证锁梁顺畅穿过锁孔，不会出现因为加工误差导致锁不上的问题。
