内燃机点火用火花塞结构三维数模

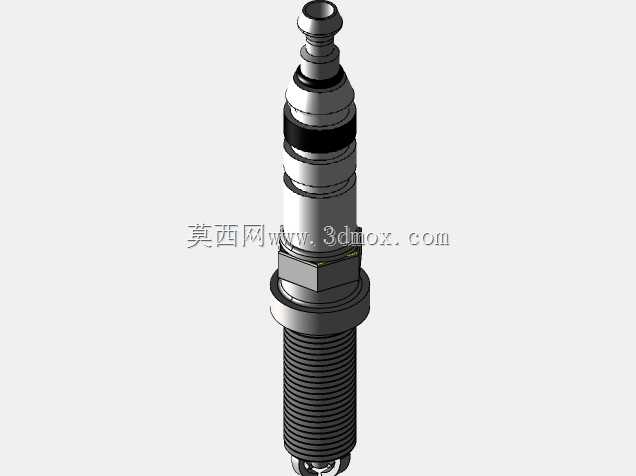

　　在往复式内燃机的点火系统中，火花塞是直接决定缸内燃烧起始时刻的核心执行部件，其结构设计的合理性直接影响发动机的动力输出稳定性、燃油经济性以及排放表现，不管是乘用车汽油机、小型通用动力机械，还是摩托车、园林机械的内燃动力单元，都需要匹配对应热值与安装尺寸的火花塞，才能保证在全工况区间内可靠完成点火动作。这款火花塞的三维结构完全按照量产实物的装配逻辑搭建，从顶端的接线螺母开始，往下依次是绝缘瓷套的多级阶梯结构、金属壳体的六角拧动段、密封垫圈安装位、螺纹啮合段，一直延伸到最下端的中心电极与侧电极配合区域，每一处结构的尺寸边界都严格遵循实际装配的公差要求，没有做简化的艺术化处理，能够直接用于虚拟装配校验、点火系统结构匹配验证，

　　也可以作为教学演示的三维素材使用。从设计思路来看，这款火花塞的结构排布充分考虑了实际使用中的多维度需求：顶端的接线端子采用缩径阶梯结构，是为了和高压点火线的卡扣形成可靠的过盈配合，避免发动机运行过程中振动导致接线松脱、点火能量泄露；中间段的氧化铝陶瓷绝缘壳体做了多道环状凸起，一方面是增加陶瓷壳体与金属外壳之间的爬电距离，避免高压电在壳体内部出现击穿短路，另一方面这些凸起结构也能增加陶瓷与金属壳体压装后的结合力，承受缸内燃烧爆发时的反向冲击压力，不会出现陶瓷芯被高压气体顶出的故障。金属外壳部分的六角对边尺寸是按照标准扳手空间设计的，在做整机布置的时候，需要保证火花塞安装孔周围预留足够的扳手拧动空间，避免装配时扳手和缸盖、周边管路发生干涉；六角台肩下方的密封垫圈安装位，是用来放置铜质密封垫圈的，装配后垫圈被压平，填充火花塞壳体与缸盖安装面之间的间隙，保证燃烧室的密封性，避免高温高压燃气从安装螺纹缝隙泄漏，同时铜垫圈还能起到一定的导热作用，把火花塞壳体吸收的部分热量传递给缸盖，平衡火花塞的工作温度。下方的螺纹段采用标准公制细牙螺纹，螺纹的有效啮合长度是经过匹配计算的，安装后电极端面刚好突出燃烧室顶面设定的距离，既不会因为螺纹拧入过深导致电极碰撞活塞顶面，也不会因为拧入过浅导致点火位置凹在安装孔内，影响火焰核心的传播速度，拖慢燃烧进程。最下端的电极区域，中心电极和侧电极之间保留了标准的点火间隙，这个间隙的大小是和点火系统的输出电压匹配的，

　　间隙过大会导致点火电压需求升高，高速工况下容易出现缺火，间隙过小则会导致点火能量不足，火焰核心无法快速引燃周围混合气。在实际的发动机台架标定过程中，火花塞的热值选型是和结构设计绑定的，不同功率密度的发动机需要匹配不同导热能力的火花塞，保证电极工作温度维持在自清洁温度区间，既不会因为温度过低导致积碳附着在电极表面造成漏电，也不会因为温度过高引发炽热点火、导致发动机爆震。这款三维模型在搭建的时候，把不同材质的部件做了清晰的结构拆分，金属壳体、陶瓷绝缘体、中心电极、接线端子、密封垫圈的配合边界都做了明确的区分，在做虚拟装配的时候，可以直接模拟压装过程的过盈配合量，校验各部件之间的同轴度是否符合设计要求，避免实际生产中出现陶瓷体压装偏斜、

　　电极偏心的问题。对于从事小型动力机械开发、内燃机附件设计的工程师来说，这个数模可以直接用来做安装位置的空间校核，在缸盖设计阶段就把火花塞的安装角度、拧动空间、和周边气门、喷油器的安全距离校验完成，减少后期样件试制阶段的干涉问题；对于三维建模的学习者来说，这个模型涵盖了回转体建模、螺纹特征创建、多零件装配配合、电极间隙校验等多个常用的机械建模知识点，可以通过拆解这个模型熟悉标准机械零件的建模逻辑，掌握工业级零部件的建模精度控制方法。在实际的售后维修场景中，火花塞的安装扭矩也是和其结构尺寸直接相关的，细牙螺纹的啮合长度、密封垫圈的材质决定了推荐的拧紧扭矩范围，扭矩过大会导致金属壳体变形、陶瓷绝缘体开裂，扭矩过小则会导致密封不严、螺纹松动，这些结构对应的装配要求，在三维模型的尺寸设计中都有对应的体现，能够帮助使用者更直观地理解每一处结构设计对应的工程意义，而不是只停留在外观形状的认知层面。
