方变圆过渡连接钣金结构件

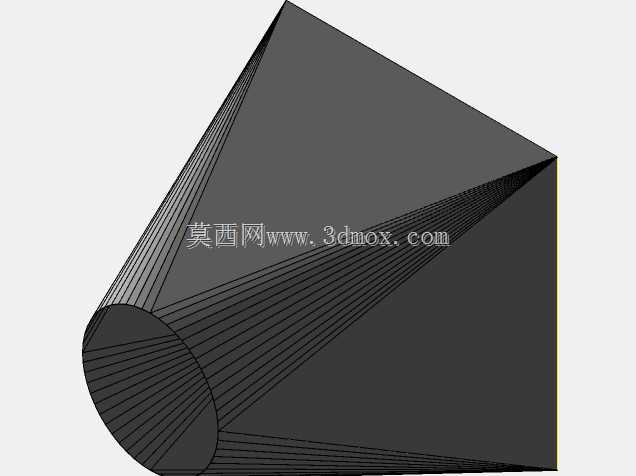

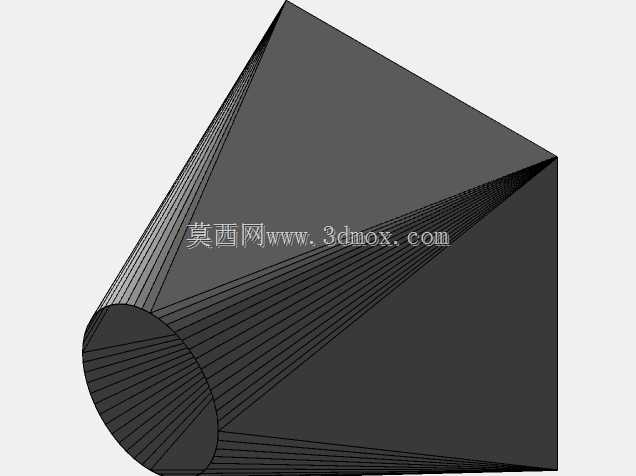

　　在通风除尘、物料输送、工业管道布设的现场，经常会遇到方形设备接口与圆形管路对接的工况，这时候就需要用到这类方转圆的过渡连接件，行业内也常称其为天圆地方接头，是管路系统里解决异径异形接口对接的核心构件。这类构件的设计核心是解决两种不同截面形状的平滑过渡，避免管路内流体经过变径位置时产生过大的涡流阻力，同时还要兼顾钣金加工的工艺可行性，保证压弯、拼接工序能顺利落地，不会出现成型后应力集中、焊缝开裂的问题。从结构形态上看，该构件一端为正方形截面，另一端为圆形截面，整个过渡段采用连续变截面的曲面设计，所有棱边均做平滑过渡处理，没有突变的折角，能最大程度降低风阻或物料输送时的堵塞风险。做这类钣金件设计的时候，首先要明确两端接口的安装边界，

　　方形端的尺寸要匹配对应设备的出风口或者进料口的法兰安装孔位，圆形端要匹配对接管路的外径尺寸，保证安装时不需要额外做裁切调整，能直接对位拼接。设计过程中要充分考虑钣金压弯的工艺特性，过渡段的曲面拆分要符合常规折弯设备的加工行程，拆分的瓣片数量要合理，瓣片过少会导致压弯后曲面棱角过于明显，影响流体通过效率，瓣片过多则会增加焊接工作量，提升加工成本，同时也会带来更多的焊接变形风险。构件的壁厚选择要匹配应用场景的压力需求，常规常压通风场景下选用1.2mm厚度的板材即可满足强度要求，既不会因为壁厚过薄导致焊接时焊穿、使用过程中受负压吸瘪，也不会因为壁厚过厚增加不必要的材料成本和压弯难度。设计时预留的装配间隙要控制在合理范围，0.

　　1mm的间隙既能保证拼接时瓣片之间能顺利对位，不会因为板材切割公差导致拼缝过大，也能避免间隙过小出现装配卡滞的问题。整个构件的长度设置要结合现场安装空间来确定，1000mm的过渡长度能让截面变化的斜率更平缓，流体在内部流动时的方向改变更柔和，大幅降低局部阻力损失，尤其是在含尘气体输送的场景下，平缓的过渡能减少粉尘在管壁的沉积，避免长期使用后管路积灰堵塞，降低运维清理的频率。这类构件除了通风除尘领域，在粮食输送、粉体加工、排烟排气系统中都有广泛应用，不同场景下只需要调整两端接口尺寸、壁厚和过渡段长度，就能适配不同的安装需求。建模过程中要重点处理好方形端四个角点到圆形端圆周的曲面顺滑连接，保证每一条过渡母线的曲率变化连续，

　　展开后的钣金下料图要准确标注折弯线位置和折弯角度，给后续加工提供准确的参考，避免成型后两端接口的形位公差超差，导致现场安装时无法对位。另外，方形端和圆形端通常会搭配法兰结构使用，设计时要提前预留法兰焊接的位置，保证法兰焊接后端面的平面度符合密封要求，避免使用过程中出现漏风、漏料的问题。对于需要做压弯成型的部位，要提前核算板材的折弯回弹量，在建模时对应调整折弯角度，保证压弯后成型的曲面和设计模型一致，减少后续校形的工作量。
