双联带开关英式墙面电源插座结构设计

　　在民用建筑电气配套、办公空间配电、工业现场临时取电点位的布设场景中，墙面取电装置的结构合理性直接影响日常使用的安全性与操作便捷性，这款带独立开关的双联插座，正是针对日常取电场景中无需频繁插拔插头即可切断单路供电的需求设计的结构方案。从实际使用逻辑来看，日常接入墙面插座的用电设备，很多不需要长期保持通电状态，比如桌面充电器、小型家电、工位用电设备等，如果每次断电都插拔插头，不仅会加速插座铜片的磨损，反复插拔的动作也会带来额外的操作负担，带独立开关的设计可以让每个插座回路单独控制通断，不用插拔插头就能切断对应回路的供电，既减少了铜接插件的插拔损耗，也能避免设备长期待机带来的无效能耗。

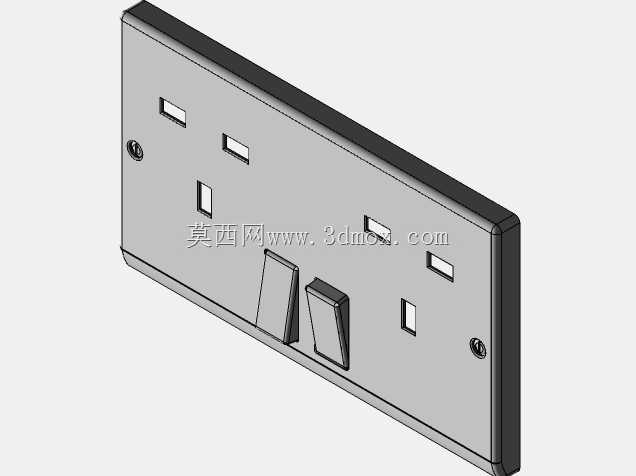

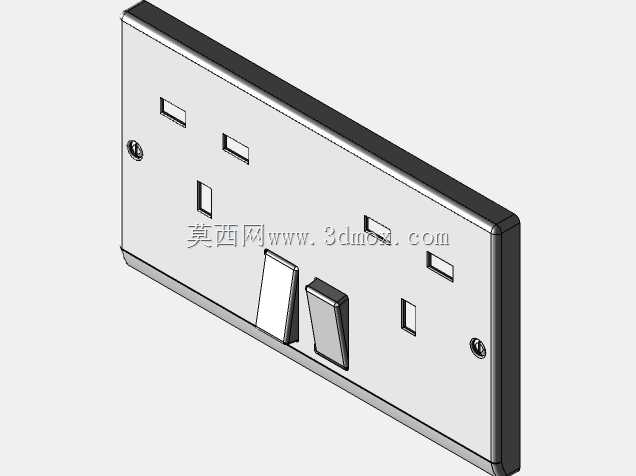

　　设计过程中首先要明确安装边界的约束，常规86型暗装底盒的尺寸无法容纳两组英式三孔插座加两个独立开关的结构，因此这款产品采用了146型明装/暗装通用的面板尺寸，整体宽度控制在145mm，刚好适配标准146型底盒的安装孔位，高度设置为85mm，和常规双联面板的安装高度适配，不会出现和相邻面板、墙面装饰线条干涉的问题，整体厚度仅9mm，贴墙安装后突出墙面的尺寸极小，不会因为面板过厚导致周边家具摆放受限，也能减少日常走动时磕碰面板的概率。面板上的两个开关分别对应下方的两组英式插座，每个开关的拨杆位置做了差异化的触感设计，其中一个拨杆做了微凸的防滑纹理，另一个为平面结构，日常使用时不用低头看面板，仅凭手指触感就能区分两个开关对应的回路，开关的拨动手感做了阻尼优化，拨动行程控制在3mm左右，既不会因为行程过短导致误触发，也不会因为行程过长造成操作生涩，开关通断位置有明确的到位反馈，避免出现半接半断的接触不良问题。

　　插座的铜件接触结构设计上，针对英式插头的三个方形插脚做了对应的夹持结构，每个插脚对应的铜夹片采用0.6mm厚的锡磷青铜材质一体冲压成型，夹片的开口角度做了导向设计，插头插入时不需要刻意对准，顺着导向斜面就能顺利插入，夹片的夹持力控制在合适区间，单脚拔出力符合电工产品的安全规范，既不会因为夹持力过小导致插头松动脱落，也不会因为夹持力过大造成插拔困难。面板的固定孔位做了沉头设计，安装螺丝拧入后螺丝头完全沉入面板表面，不会突出面板影响外观，固定孔的位置距离面板边缘10mm，刚好对应标准底盒的安装孔距，安装时不需要额外扩孔或者调整底盒位置，直接适配通用安装基座。面板边缘做了R1.5的圆角处理，没有尖锐的棱角，安装后和墙面的贴合缝隙控制在0.5mm以内，既可以减少灰尘进入面板内部的缝隙，也能提升整体的外观整洁度。

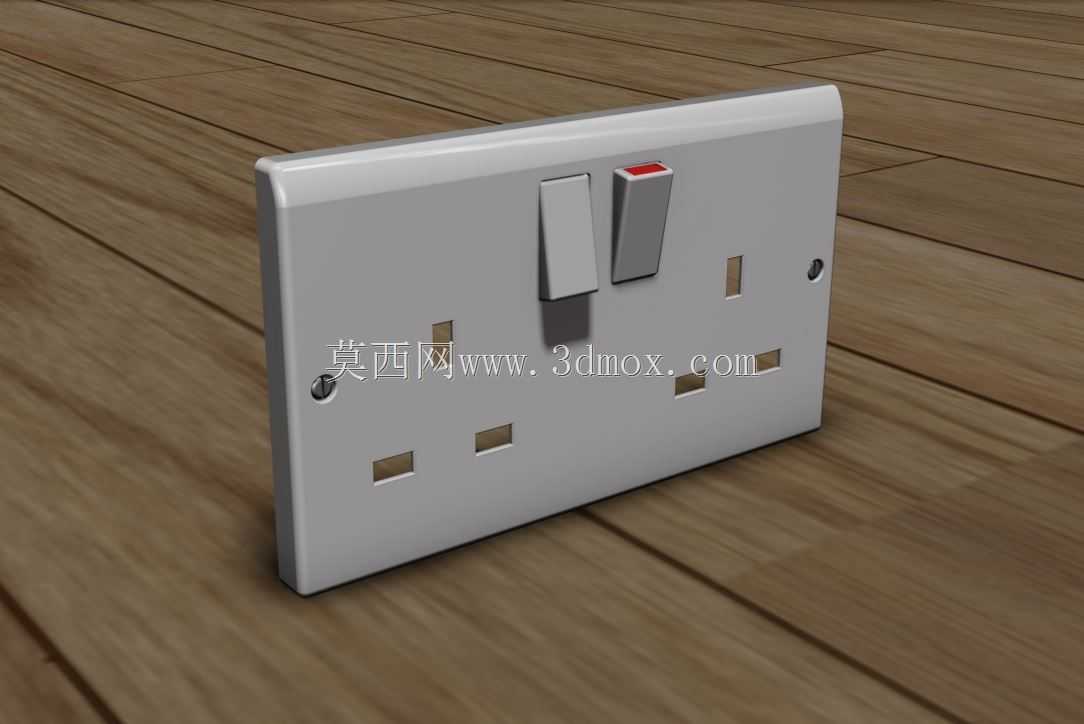

　　从结构可靠性角度考虑，面板内部的开关触点采用银合金材质，额定通断电流满足13A的英式插座配电要求，开关和插座铜件之间的连接采用一体化铜带连接，避免了多段导线焊接带来的接触电阻过大问题，长时间满负载工作时的温升控制在安全范围内，不会出现局部过热的隐患。面板背面的走线槽做了分腔设计，强电进线的位置和开关触点、插座夹片之间设置了绝缘挡筋，即使安装时导线外皮出现轻微破损，也不会出现短路风险。面板表面采用哑光阻燃PC材质，抗冲击性能满足墙面安装的使用要求，日常清洁时用湿抹布擦拭也不会出现表面刮花或者漏电问题。开关的状态指示采用内嵌式的红色标识块，开关处于接通位置时红色标识块露出，断开位置时标识块被遮挡，日常使用时站在正常操作距离就能清晰判断每个回路的通断状态，不需要凑近查看开关上的微小标识。

　　在实际工程选型中，这款插座结构可以直接适配住宅客厅、卧室的墙面取电位，也可以用于办公室工位下方的配电点位，还能用于工业现场非防爆区域的临时检修取电点位，安装时既可以搭配暗装底盒嵌入墙面安装，也可以搭配明装底盒直接固定在墙面表面，不需要对现有墙面布线做大规模改造，替换原有老式无开关插座时，只要底盒尺寸匹配就能直接更换，改造成本极低。结构设计过程中充分考虑了不同场景的安装兼容性，面板背面的进线孔预留了三个方向的开口，不管是底盒上进线、下进线还是侧进线，都能顺利完成导线连接，不需要在现场对面板进行额外切割加工。
