带铰链结构的室内木门框装配组件

　　在民用建筑室内装修、工业配套附属用房的围护结构施工环节，门体组件的预制化建模是提升现场安装效率、减少裁切返工的核心前置工作，这套带铰链的木门框结构，正是针对常规室内平开门的安装需求完成的参数化装配设计，能够直接对接现场门洞的预留尺寸，完成从工厂预制到现场装配的全流程尺寸匹配。从实际使用场景来看，这类带铰链的木门框多用于办公室隔间、民用住宅室内房间、工业厂区辅助功能间的平开门安装，区别于无框隐形门或者推拉门的轨道结构，平开门的铰链承重结构需要同时兼顾门扇转动的顺滑度与长期使用的结构稳定性，避免出现门扇下垂、开关卡顿、框扇缝隙不均的常见问题。设计过程中首先明确了安装边界的尺寸逻辑：

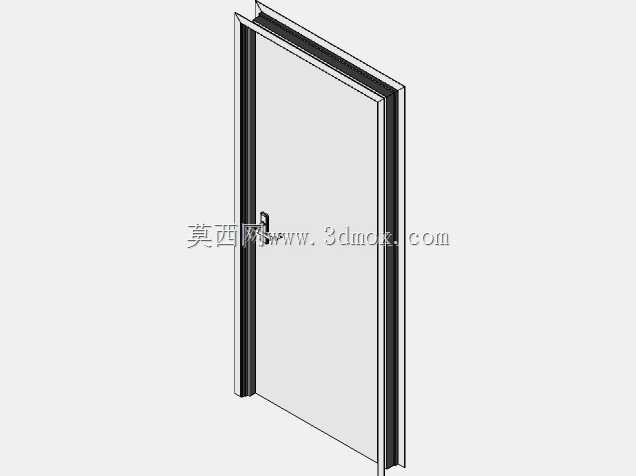

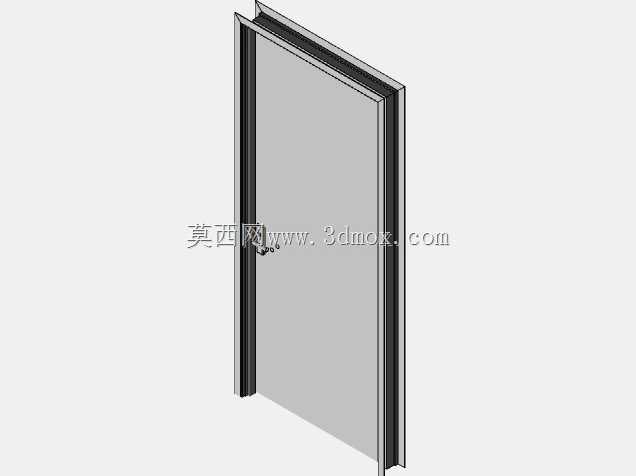

　　现场预留的车架高度也就是门洞完成面的竖向高度为2067mm，洞口横向净宽度为936mm，对应匹配的门扇自身高度为2005mm，门扇宽度为825mm，框体与洞口之间预留的间隙用于填充发泡胶、调整安装垂直度，框体与门扇之间的侧边缝隙均匀控制在3mm左右，既保证开关过程中不会出现剐蹭，也能兼顾后期密封条的安装空间，提升门体的隔音密闭效果。铰链作为连接框体与门扇的核心受力部件，在装配设计中做了对位约束，将铰链的固定页与门框的侧边预装槽做了贴合定位，活动页与门扇的侧边安装位完全对齐，建模过程中保留了铰链的转动自由度，能够模拟门扇从0度到90度以上的开合动作，同时在配合关系中加入了接触解算逻辑，能够验证开合全程中框扇之间是否存在干涉，

　　铰链的受力点是否均匀分布，避免实际安装后出现铰链受力过载导致的五金件提前失效。从结构特性来看，门框采用了阶梯式的止口结构，门扇关闭时能够贴合在止口面上，相比平口框的结构，止口结构能够更好的遮挡缝隙，减少光线透射与声音传递，同时也能为门锁的安装提供对应的定位基准，图中门扇侧面预留的锁位安装槽，正好与门框上的锁扣盒位置对应，保证锁舌能够顺畅伸入锁扣完成锁闭。在实际工程应用中，这类预制化的框扇装配模型能够直接导出加工图纸，指导木工车间完成木料的裁切、铰链孔位的预钻，不需要现场工人反复测量对位，能够将单扇门的现场安装时间压缩近40%，同时因为建模阶段已经完成了干涉检查，现场安装时不会出现孔位错位、缝隙不均的问题，

　　大幅降低了对安装工人经验的依赖。设计时也充分考虑了不同墙体厚度的适配性，门框的包边宽度预留了调整余量，能够适配常规100mm到240mm厚度的墙体，不需要额外定制框体规格，覆盖绝大多数室内隔墙的施工需求。另外，铰链的安装位置按照常规门体的承重逻辑做了分布，上下铰链分别距离门扇上下端200mm左右的位置，这个受力分布能够最大程度减少门扇长期开关带来的变形量，避免门扇中部下垂蹭到地面。整个装配模型的约束关系完全按照实际装配逻辑搭建，每个部件的配合面都和实际加工后的安装面一一对应，不存在过度约束或者悬空的部件，工程师在调用这个模型的时候，可以直接根据项目的实际门洞尺寸调整对应的参数，快速生成适配项目需求的门体组件，不需要从零开始搭建框扇、铰链、锁位的配合关系，大幅提升结构设计阶段的工作效率。在工业配套的设备间门体设计中，这类结构也可以通过调整框体的材质厚度、铰链的承重规格，适配更重的防火门、隔音门的安装需求，核心的框扇配合逻辑、铰链对位方法、尺寸预留规则都可以直接复用，只需要根据门体重量调整铰链的数量与规格即可。
