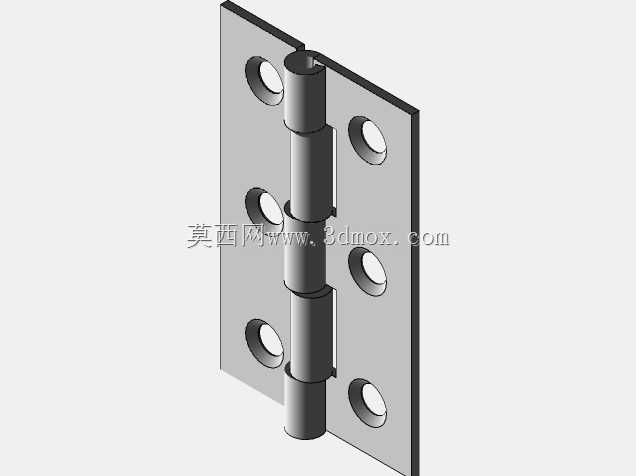

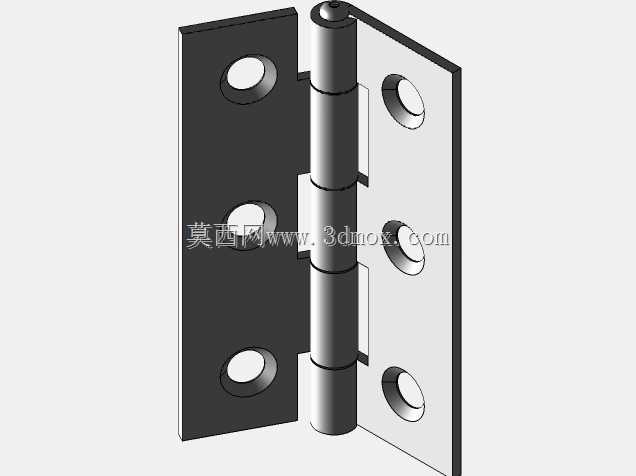

50mm高度平开式合页铰链结构设计

　　日常做柜体、小型设备舱门、室内轻质木门的结构配套时，这类高度50mm的平开合页是选型频次极高的连接件，很多刚入行的结构设计师容易忽略合页的安装边界匹配，最后出现门体开合剐蹭、承重不足导致下坠的问题，这款铰链的三维结构完全按照实际量产的五金件参数还原，能直接用于装配验证，省去反复核对安装孔位、转动间隙的时间。从实际应用场景来看，这款尺寸的铰链适配的场景非常明确，单页承重范围覆盖3-8kg的门体，不管是小型设备的检修舱门、木质文件柜的柜门、还是家装里的小型室内平开隔断门，都能满足使用需求，不适合用在超过15kg的重型实木门或者防火门上，选型时要提前核对门体重量，避免后期出现合页变形的问题。从功能特性来看，

　　这款铰链采用的是三段式同轴销轴结构，转动时的同轴度偏差控制在0.1mm以内，开合过程没有明显的卡顿感，销轴两端做了铆压封边，不会出现使用过程中销轴脱出的问题；两个页片分别设计了三个沉头安装孔，沉头深度刚好适配常用的M4沉头螺丝，安装后螺丝头完全没入页片平面，不会突出刮蹭门体或者门框，每个页片的三个孔位呈等距排布，孔位间距经过标准化设计，和市面上同规格的合页安装孔完全通用，后期更换维护不需要重新在门体上打孔。设计思路上，这款铰链没有做多余的装饰结构，完全以实用为核心，两个页片的厚度统一为2mm，采用冷轧钢板冲压成型的工艺就能批量生产，页片和销轴连接的位置做了卷圆处理，卷圆的内径和销轴的外径配合间隙控制在0.05-0.08mm之间，

　　既保证转动灵活，又不会出现旷量过大导致门体晃动的问题；两个页片展开时的平面度公差控制在0.1mm以内，安装后能和门体、门框表面完全贴合，不会出现缝隙不均的情况。外形尺寸与安装边界方面，这款铰链的总高度为50mm，单个页片的宽度为30mm，闭合状态下的总厚度为6mm，安装时需要在门体和门框的连接位置预留出3mm的转动间隙，避免开合时页片边缘剐蹭门框；安装孔的中心距页片边缘的距离为8mm，打孔时要注意控制孔位深度，避免打穿门体影响外观，销轴的中心位置距离页片安装面的距离为3mm，这个尺寸决定了门体开合时的转动半径，设计门体和门框的搭接量时要参考这个数值，搭接量控制在2mm以内就能保证90度开合无剐蹭。很多设计师在做装配验证时，

　　经常会忽略合页的转动包络空间，这款模型的转动副已经按照实际结构做了约束，直接导入装配体就能模拟开合过程，检查门体和周边结构是否存在干涉，比自己从零开始绘制合页模型能节省不少时间，尤其是做批量柜体设计时，直接调用这类标准化的五金件模型，能大幅提升设计效率，也能避免因为自行建模的尺寸偏差导致后期安装时出现孔位对不上、转动卡滞的问题。另外这款铰链的页片边角都做了R0.5的圆角处理，没有尖锐的毛刺边，安装时不会划伤操作人员，也符合五金配件的安全设计要求，销轴的顶部做了轻微的圆弧过渡，装配时更容易对准卷圆的孔位，提升组装效率。
