十字手柄旋塞式冷热水控水阀结构

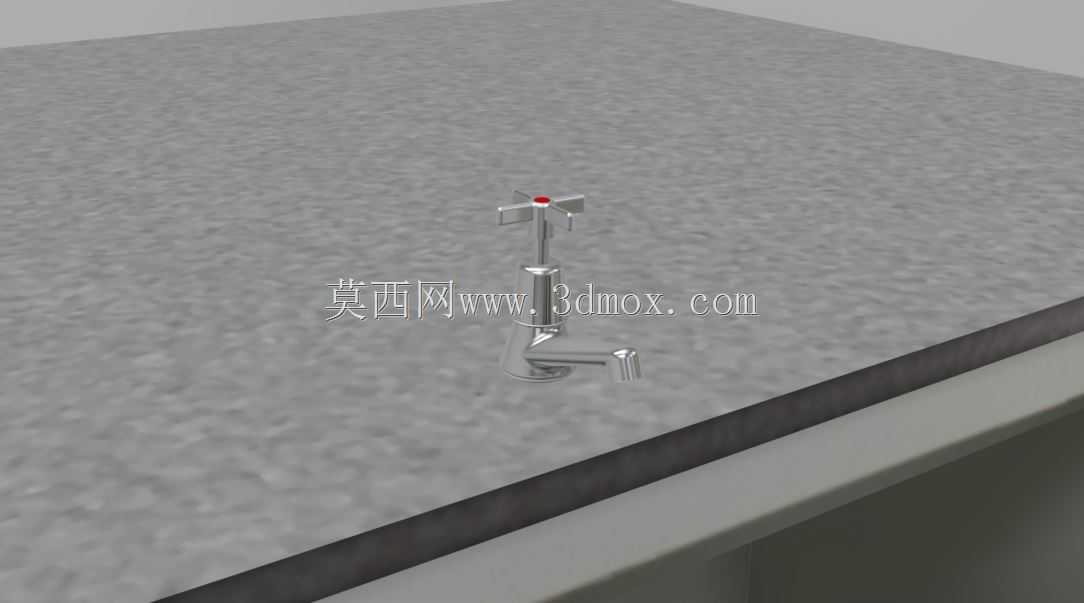

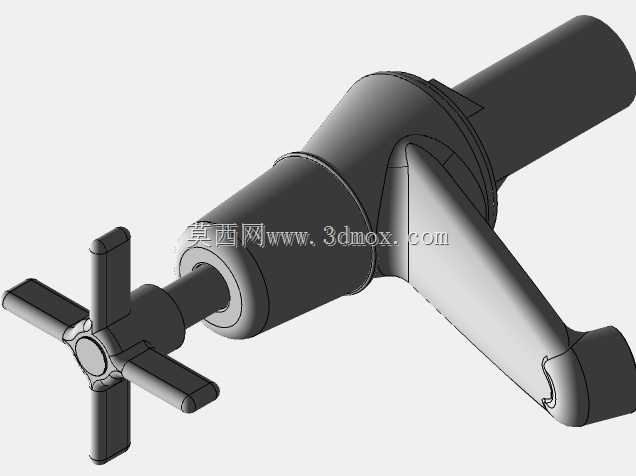

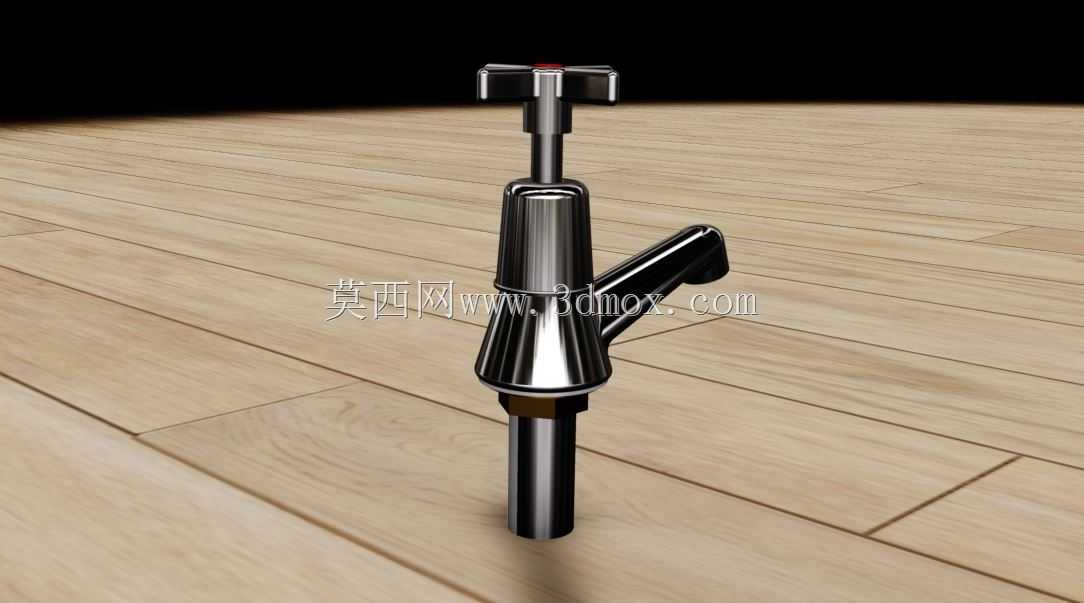

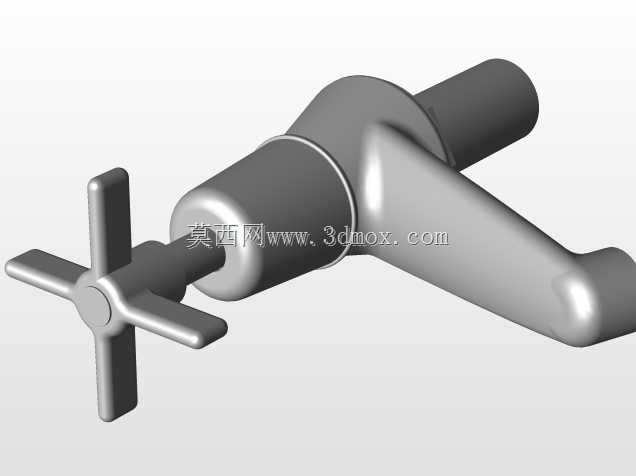

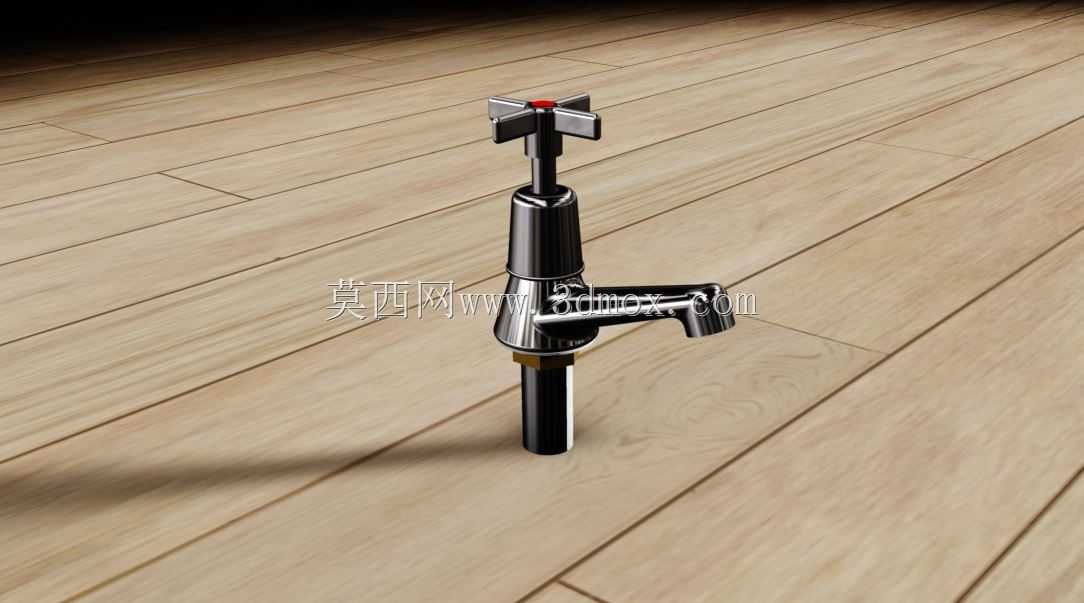

　　这款十字手柄控水构件，核心应用场景覆盖民用厨卫供水、小型实验台流体管路、老旧小区给排水改造的终端控水节点，区别于常见的单柄混水阀结构，它采用旋塞式截流逻辑，靠阀芯的周向转动实现通断与流量调节，没有复杂的陶瓷片密封副嵌套结构，加工门槛更低，在对成本敏感、维护频次高的公共用水场景适配性更强。从实际使用逻辑来看，它的进水端采用外插式圆柱接口，适配标准内径的供水软管硬管插接，安装时不需要额外加工外螺纹，只需要配合管卡做径向锁紧即可，接口段长度预留了15mm的插接深度，能避免水压波动导致的管路脱开问题，出水端做了向下倾斜15度的弯管结构，出水落点距离安装墙面的水平距离控制在120mm，刚好满足常规台盆的接水范围，不会出现水流溅出台盆的问题。

　　设计阶段最先敲定的是操作端的十字手柄结构，四个方向的拨杆长度统一为30mm，相比单柄手轮，它的操作力矩传递更直接，哪怕手上沾有肥皂水、油污，也能靠任意方向的拨杆施力转动阀芯，不会出现打滑拧不动的情况，手柄和阀芯的连接采用扁方定位加径向顶丝固定，装配时不需要做复杂的花键配合，普通维修人员用一把内六角扳手就能完成手柄的拆装更换。阀体主体采用流线型的过渡曲面，没有多余的棱角凸起，一方面是为了减少铸造时的应力集中点，降低毛坯件的开裂风险，另一方面光滑的外表面在卫浴潮湿环境下不容易积留水垢，日常擦拭清洁的工作量更小。阀芯安装腔和进水、出水通道的交汇处做了圆弧过渡，没有直角流道死角，水流通过时的局部阻力系数比直角流道低30%左右，

　　能减少供水过程中的压头损失，在高层住宅供水压力不足的场景下，也能保证稳定的出水流量。安装边界上，阀体的固定基座厚度为25mm，适配常规台盆的25-35mm厚度安装台面，基座下方预留了锁紧螺母的装配空间，安装时不需要在台盆下方预留过大的操作空间，常规扳手就能完成锁紧固定，整体阀体的最大外轮廓宽度为80mm，相邻两个供水点位的间距只要大于100mm，就不会出现安装干涉的问题。密封结构上，旋塞阀芯和阀体腔的配合面采用锥面贴合，靠压紧螺母的预紧力实现密封，相比平面密封，锥面的密封比压更均匀，长期使用出现磨损后，只需要稍微拧紧压紧螺母就能补偿磨损量，不需要整体更换阀芯，维护成本更低。手柄的转动行程设计为90度，

　　从全关到全开只需要转动四分之一圈，操作行程短，在需要快速切断水流的场景下响应更快，同时在阀芯上做了定位凸台，避免转动过度导致密封面错位。整个构件的壁厚设计遵循等壁厚原则，主体壁厚统一为3mm，既满足1.6MPa公称压力下的强度要求，也不会因为壁厚不均导致铸造时出现缩孔、缩松缺陷，批量生产时的成品率更高。出水端的管口做了内倒角处理，水流流出时不会因为管口锐边产生散流，出水水柱更集中，减少飞溅。从建模逻辑来看，整个结构优先采用回转特征加拉伸切除的方式构建，没有复杂的自由曲面，后续做工程图输出、数控加工程序编制时，特征识别更顺畅，不会因为碎面导致加工路径出错。
