M6规格圆顶六角锁紧螺母结构设计

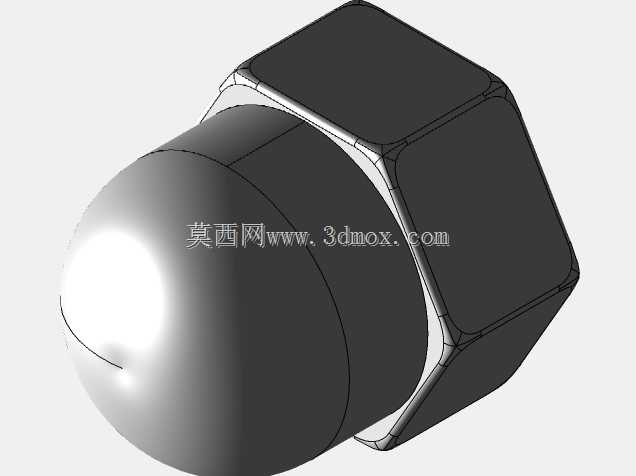

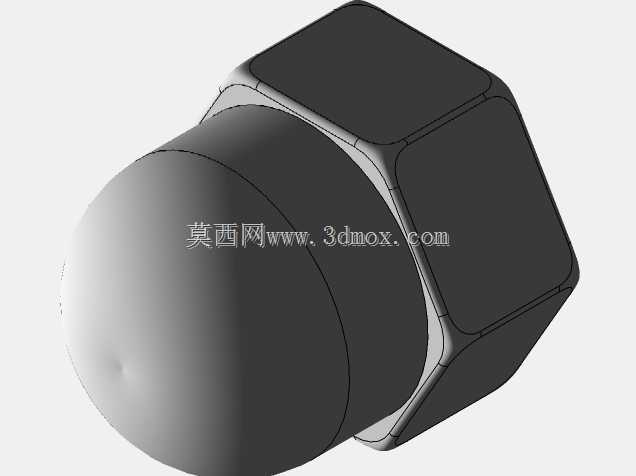

　　在各类轻载防护类机械结构、户外设备外露螺纹端、民用五金装配场景中，圆顶螺母的应用占比一直不低，这款M6规格的圆顶六角螺母，正是针对外露螺纹防护、端部防刮碰需求开发的紧固件结构。不同于常规六角螺母的贯通式内螺纹设计，这款螺母的一端为封闭的圆弧球面结构，装配完成后可以完全包覆外露的螺栓螺纹尾端，既可以避免螺纹长期暴露在户外环境中积灰、锈蚀，也能防止尖锐的螺纹端部刮擦操作人员、剐蹭相邻管线或设备外壳，在健身器材、户外护栏、儿童游乐设施、民用家具的装配场景中，这类结构的螺母是安全防护设计里的常用选型。

　　从结构设计逻辑来看，这款螺母的六角扳拧段完全沿用标准M6六角螺母的对边尺寸设计，兼容常规的10号开口扳手、套筒扳手，现场装配不需要额外配备特殊工装，和普通外六角螺母的装配工艺完全通用，不会增加一线装配人员的操作门槛。六角段与圆顶段的衔接位置做了平滑的圆弧过渡，没有尖锐的棱角，一方面可以降低装配过程中磕碰划伤的风险，另一方面也能减少应力集中，在承受一定轴向载荷的时候，衔接位置不会因为应力突变出现开裂问题。圆顶端部的球面弧度经过反复校核，既保证了足够的封闭厚度，满足螺纹末端的防护需求，又不会因为端部过厚导致整体重量不必要的增加，同时球面的光滑表面也不容易积留灰尘、水渍，在户外使用时可以减少锈蚀隐患。

　　内螺纹部分采用标准M6粗牙螺纹设计，螺距1mm，和市面上常规的M6外螺纹螺栓、螺柱完全适配，不需要定制配套的连接件，选型替换成本极低。螺纹段的有效啮合长度按照标准紧固件的设计规范设定，保证装配后有足够的螺纹啮合扣数，在常规的振动工况下不会出现松脱问题，当然如果用于强振动的设备场景，还可以配合螺纹胶、弹垫使用进一步提升防松性能。从安装边界来看，这款螺母装配完成后，圆顶端部高出六角面的尺寸经过严格控制，不会占用过多的端部安装空间，在一些安装空间局促、螺纹尾端外露长度有限的场景中，也能顺利完成装配，不会出现端部顶到相邻结构件的问题。

　　在实际选型应用中，这类圆顶螺母常被用在设备的外侧防护板安装、护栏杆件连接、家具外露连接件位置，替代常规的六角螺母加塑料保护帽的组合方案，相比额外加装保护帽的形式，一体式的圆顶螺母装配工序更少，不会出现保护帽脱落、丢失的问题，长期使用的可靠性更高。建模过程中，六角段的棱角做了微小的倒角处理，既符合实际冷镦加工的工艺特性，也能避免棱角过于锋利导致的镀锌、喷塑等表面处理过程中出现涂层过薄、容易锈蚀的问题。圆顶端部的球面与六角侧壁的衔接位置，建模时做了相切约束，保证曲面过渡顺滑，实际加工时不会出现折痕，外观一致性更好。

　　需要注意的是，这类圆顶螺母属于防护类紧固件，不适合用于需要频繁拆卸、需要通过螺母端部施加顶紧力的场景，其封闭的端部结构决定了它只能用于螺纹末端的锁紧防护，无法作为调节螺母、顶紧螺母使用。在进行三维装配校核时，需要注意预留出圆顶端部的球面空间，避免相邻部件和球面发生干涉，同时要确认螺栓的旋入长度，避免螺栓顶到圆顶的内端面导致无法锁紧。对于有防水需求的户外场景，还可以在螺母与被连接件的贴合面加装平垫片或者密封垫片，进一步提升连接位置的密封性能，避免雨水顺着螺纹缝隙渗入连接结构内部。
