三格分体式铝合金平开窗结构设计

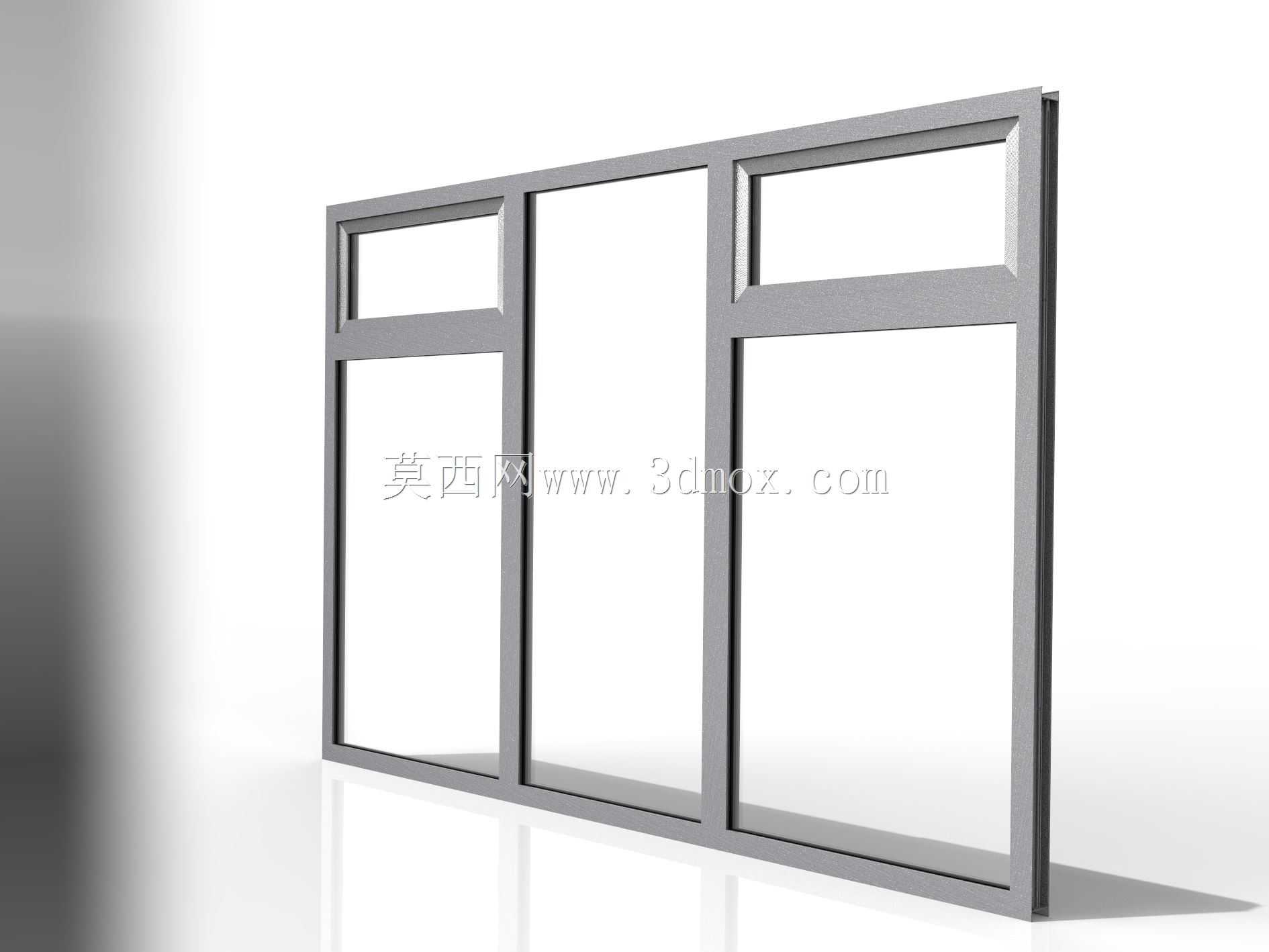

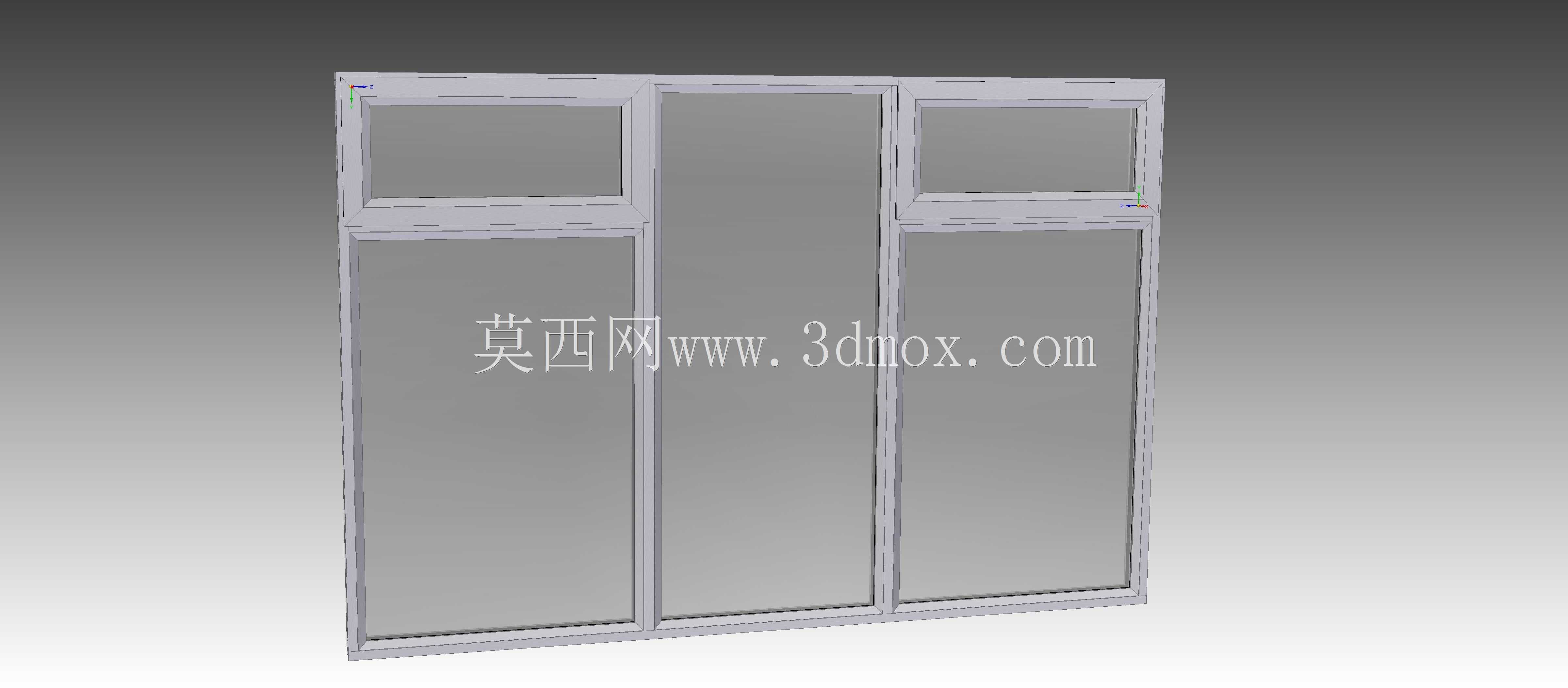

　　这款铝合金窗的结构设计，首先要匹配民用住宅、小型商用建筑的外窗安装需求，在常规的砌体墙、混凝土剪力墙洞口上都能适配安装，日常承担建筑外围护的采光、通风、密闭阻隔功能，同时兼顾外立面的视觉规整性。从分格逻辑来看，整体采用三扇主竖向分格搭配上部固定亮子的布局，左右两个窗扇区域上方设置独立固定小窗，中间区域为通高的大尺寸固定玻璃位，这种分格方式一方面适配常规1.5-1.8米宽度的窗洞尺寸，避免单块玻璃面积过大带来的型材荷载压力，另一方面也能在保证采光面积的前提下，让可开启扇的位置更符合日常开窗操作的人体工程学高度，不用过度抬手就能完成窗扇的启闭操作。

　　设计过程中首先要考虑型材的拼接精度，铝合金窗框的组角位置采用45度拼角结构，框体的主型材壁厚要满足外围护窗的抗风压要求，中梃的位置设置加强型腔，承担左右分格的玻璃荷载，避免长期使用后出现型材变形导致的密封失效。窗扇与窗框的搭接位置预留了密封胶条的安装槽口，等压腔的设计要保证雨水不会顺着拼接缝隙渗入室内，外侧的排水孔位置设置在窗框下沿的隐蔽位置，既保证进入框体排水腔的雨水能顺利排出，又不会在外立面形成明显的水渍流挂。

　　从安装边界来看，窗框的外沿尺寸要比建筑预留洞口小15-20mm，这个间隙用来填充发泡胶做保温密封，外侧打耐候密封胶做防水收口，安装时窗框的水平度、垂直度偏差要控制在2mm以内，避免后续窗扇启闭出现卡滞。玻璃的配置上，固定扇和可开启扇都采用中空玻璃结构，玻璃与型材的接触位置设置橡胶垫块，避免玻璃与硬质铝合金直接接触产生应力碎裂，压条的安装位置在室内侧，既方便后期玻璃更换维护，也能避免室外侧压条缝隙渗水的隐患。

　　实际使用场景中，这种分格的窗户适合安装在卧室、客厅的外墙位置，左右两个可开启扇可以根据通风需求选择单侧开启或者同时开启，形成空气对流，中间的大固定玻璃位可以提供无遮挡的视野，上部的固定亮子在不增加窗扇启闭操作高度的前提下，进一步提升了窗户的整体采光高度，让室内的进光量更充足。设计时还要考虑五金件的安装位置，合页或者滑撑的固定点要连接在型材的加强筋位置，不能直接固定在型材的薄壁空腔上，保证窗扇长期启闭的结构强度，执手的位置设置在窗扇侧边的居中高度，符合日常操作的施力习惯，不用过度弯腰或者抬手就能完成锁闭和开启操作。

　　另外在型材的截面设计上，框体的外侧设置有滴水线结构，雨水顺着玻璃流下后会在滴水线位置滴落，不会顺着框体外沿流到窗下墙造成墙面污染，内侧的框体设置有挡边，避免室内侧的冷凝水顺着框体流到窗台面上。不同分格的型材拼接位置，中梃与框体的连接采用专用的连接件固定，不能单纯靠自攻螺丝连接，保证拼接位置的结构强度，在遇到强风天气时不会出现拼接位置开裂变形的问题。玻璃的厚度选择要根据单块玻璃的面积计算，面积超过1.5㎡的玻璃要采用安全玻璃，满足建筑安全规范的要求，玻璃压条的角部采用45度拼接，保证整体外观的规整性，没有明显的拼接缝隙。
