摩托车液压制动后卡钳结构设计

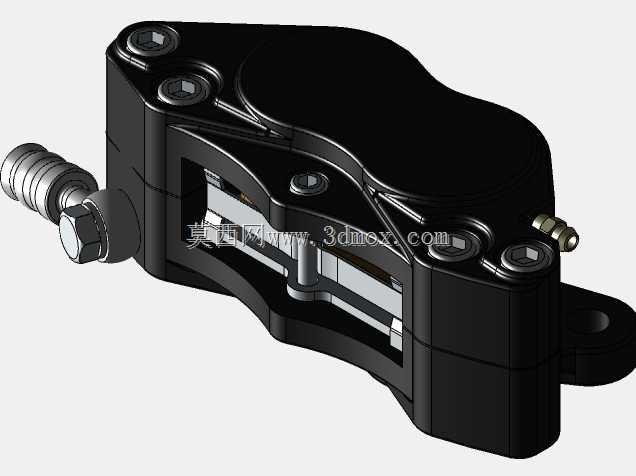

　　这款制动卡钳主要适配中小排量乘用摩托车的后轮碟刹系统，是整车制动回路里直接输出夹紧力的执行部件，日常通勤、非铺装路面轻度越野场景下都能稳定工作，负责把制动主缸传递来的液压压力转化为对刹车碟片的摩擦夹紧力矩，最终实现车轮减速、锁止的功能需求。从结构设计逻辑来看，整体采用对置双活塞的布局思路，相比单活塞浮动卡钳，这种结构的制动响应速度更快，两侧活塞同步施力时碟片受到的侧向力更均衡，长时间连续制动时不容易出现碟片偏磨、刹车抖动的问题。卡钳本体采用分体式壳体设计，上下两部分通过内六角高强度螺栓紧固连接，壳体内部预留了活塞腔、油道、密封件安装槽的空间，密封槽的尺寸公差控制直接决定了制动液的密封可靠性，设计时需要给矩形密封圈预留合适的压缩量，

　　既保证活塞回位顺畅，又不会在高压下出现制动液渗漏的问题。壳体外侧的造型做了圆弧过渡处理，没有突兀的棱角，一方面是避免摩托车行驶过程中卡钳与周边的挡泥板、后摇臂、轮毂辐条发生运动干涉，另一方面圆弧曲面的结构刚度分布更均匀，制动时高压油液作用下壳体的形变量更小，不会因为壳体变形导致活塞卡滞、制动脚感偏软的问题。安装端采用单耳式固定结构，安装孔的位置精度直接决定卡钳与刹车碟片的相对位置，设计时需要保证卡钳安装完成后，碟片位于两片来令片的中心位置，两侧预留的间隙均匀，避免出现拖刹、偏磨的问题。进油口采用标准的螺纹接头搭配放气螺钉结构，放气螺钉布置在卡钳腔体的最高位置，方便售后维保的时候排出管路内的空气，避免空气混入制动回路导致制动行程变长、

　　制动力输出不稳定。来令片的安装槽做了导向限位结构，制动时来令片可以沿着导向面平稳平移，不会出现歪斜卡滞，同时预留了磨损限位的空间，当摩擦材料磨损到极限位置时会触发限位提示，提醒使用者及时更换摩擦片。从安装边界来看，这款卡钳的整体轮廓紧凑，横向宽度控制在适配常规后摇臂安装空间的范围内，进油接头的朝向做了侧向偏转设计，避免安装后制动油管与后减震器、链条等运动部件发生剐蹭。活塞采用铝合金材质加工，表面做硬质阳极氧化处理，降低与密封圈之间的摩擦阻力，同时提升耐磨性能，延长密封件的使用寿命。卡钳外侧的盖板除了防尘防护的作用，还能在车辆行驶过程中阻挡泥沙、碎石直接冲击活塞与密封结构，减少恶劣路况下杂质进入活塞腔导致密封件划伤、漏油的概率。

　　实际装车匹配时，需要结合刹车碟片的直径、厚度参数调整卡钳的安装垫片厚度，保证碟片与来令片的间隙在合理范围内，间隙过小容易出现行驶中拖刹，增加行驶阻力加速摩擦片磨损，间隙过大则会导致制动手柄行程过长，制动响应滞后。在制动工况下，液压油进入两侧活塞腔推动活塞向外伸出，带动两侧来令片同时夹紧中间的刹车碟片，通过摩擦力将车轮的转动动能转化为热能散出，卡钳本体的散热结构通过壳体表面的自然散热实现，连续制动工况下壳体的热容量足够吸收摩擦产生的热量，不会因为温度过高导致制动液汽化出现制动失效的问题。
