共轴双旋翼直升机转子同轴结构

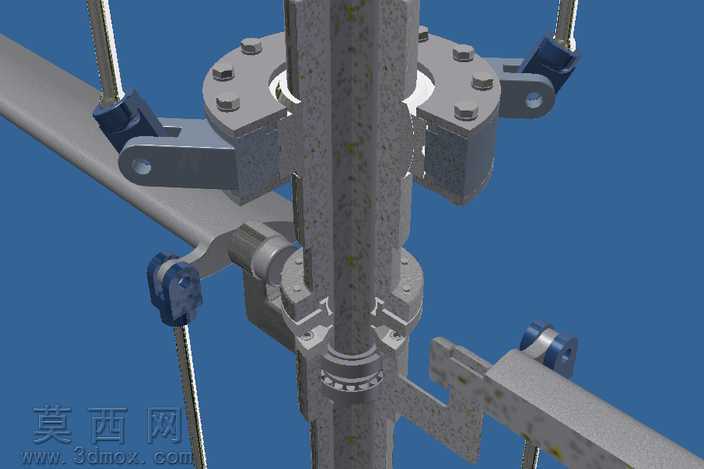

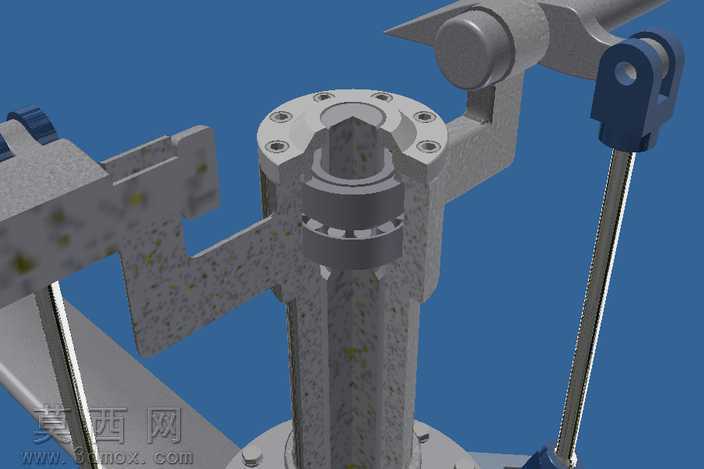

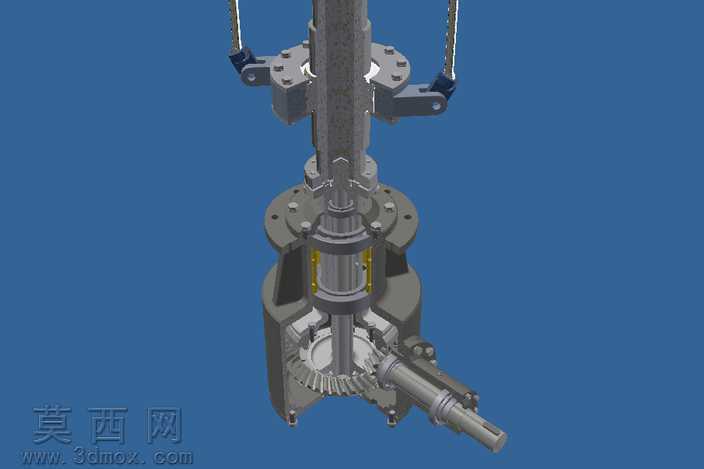

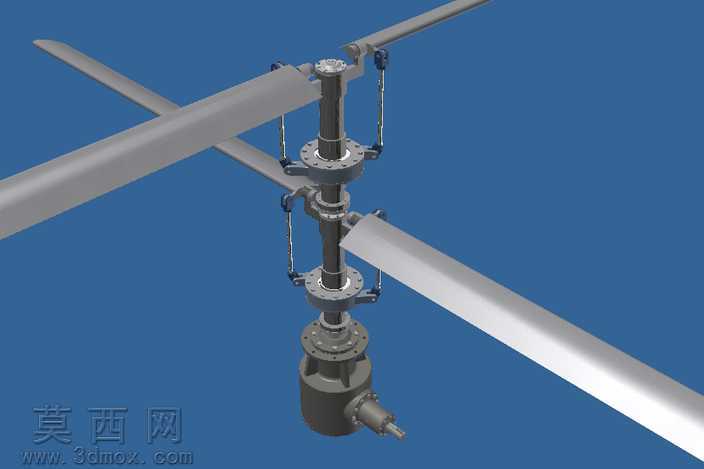

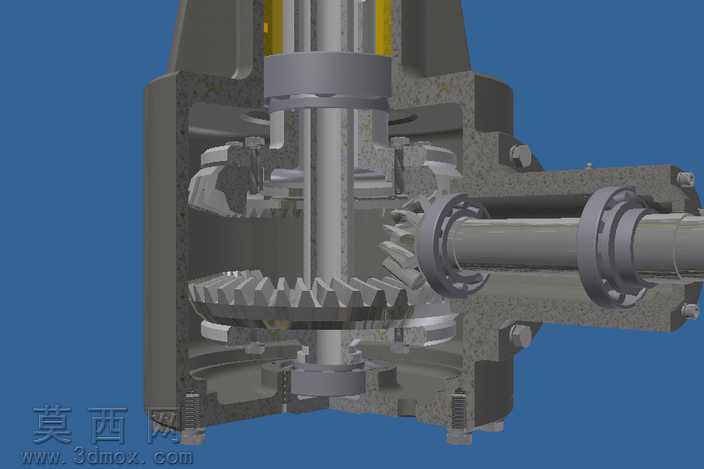

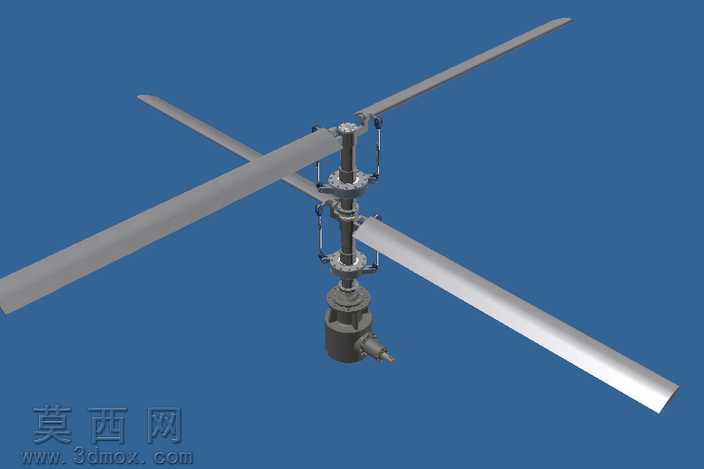

本作品为共轴双旋翼直升机的转子同轴传动机构三维建模成果，整体采用Autodesk Inventor完成全参数化建模与装配设计，完整还原了共轴反桨旋翼系统的核心机械结构。建模过程中首先梳理共轴双旋翼的传动逻辑：以中心阶梯式同轴主轴为核心，内外两层空心轴嵌套布置，分别承载上下两副旋翼的扭矩传递，轴段间设置多组止推轴承与径向轴承定位结构，保证两层轴可独立反向旋转且无运动干涉。旋翼桨毂部分采用全细节建模，还原了变距拉杆、倾斜盘（自动倾斜器）、桨夹铰接结构的装配关系，每处铰接副都保留了真实的转动自由度约束，可直接用于运动仿真验证。桨叶部分采用曲面建模生成翼型剖面，沿展向做扭转与锥度放样，还原真实直升机桨叶的气动外形特征，材质上桨叶主体设置为复合材料哑光质感，金属轴段、桨毂、紧固件分别赋予不同粗糙度的金属材质，机匣外壳做氧化发黑金属质感区分，渲染阶段采用蓝底纯色背景，打光采用三点布光方案，主光从侧上方投射突出轴系的层级结构，辅光补全暗部细节避免结构阴影过深丢失细节，顶光勾勒桨叶的轮廓边缘。设计思路上严格遵循卡莫夫系列共轴直升机的结构特征，重点突出同轴反桨无需尾桨的结构优势，建模时对上下旋翼的相位差、变距拉杆的行程空间做了干涉检查，确保所有运动部件在总距、周期变距动作下无碰撞，下层传动匣体内还原了锥齿轮换向传动结构，可直观展示动力输入后分流至两层同轴轴系、驱动上下旋翼反向旋转的动力传递路径，所有连接法兰、螺栓孔、密封槽等工艺细节均按机械设计标准做了等比例还原，未做简化省略，可直接用于结构原理展示、教学演示以及后续的工程化参考。
