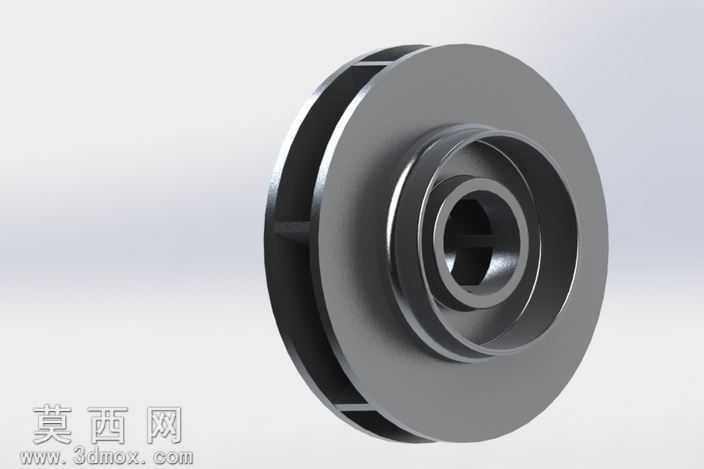

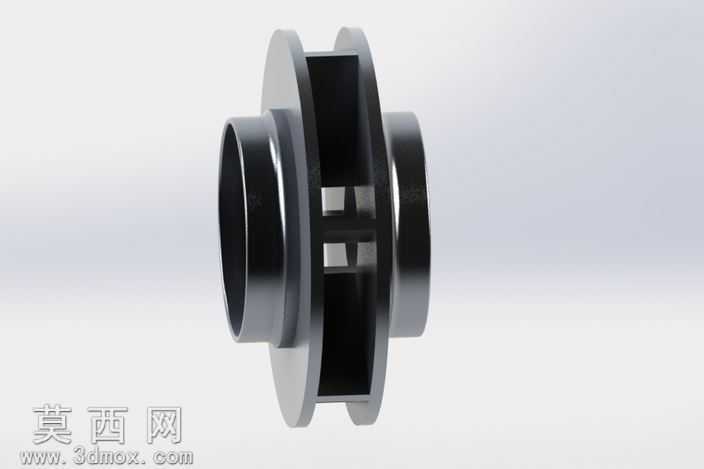

闭式离心叶轮工业机械三维设计作品

本作品为闭式离心叶轮的三维参数化设计模型，建模过程依托主流三维机械设计软件完成，整体采用自顶向下的设计思路，先确定叶轮的核心水力尺寸参数，再逐步完成各结构特征的构建。建模初期首先绘制叶轮的子午面流道轮廓，通过旋转凸台特征生成叶轮的前后盖板基体，保证前后盖板与轮毂的同轴度公差符合流体机械的设计要求，轮毂中心的轴孔采用基准轴定位，预留了标准的键槽安装特征，可直接与泵轴完成装配匹配。叶片部分采用曲面建模方式构建，先在不同流道截面上绘制叶片的翼型截线，通过放样曲面生成连续光滑的叶片型面，再对叶片与前后盖板的交接位置做圆角过渡处理，避免流体在流道内产生不必要的涡流损失，所有叶片沿轮毂圆周方向做等角度阵列，保证每个叶轮流道的几何尺寸一致性，降低叶轮运转时的动不平衡量。材质渲染阶段为模型赋予了铸造不锈钢的材质属性，调整金属材质的粗糙度、反射率参数，还原了精密铸造后经机加工的金属表面质感，对轴孔、盖板外圆等加工面做了高光处理，与铸造毛坯面形成清晰的视觉区分。结构设计上充分考虑了闭式叶轮的工艺特性，前后盖板与叶片为一体化结构，相比半开式叶轮具备更高的容积效率，适合输送清洁的液体介质，叶片的进出口安放角经过优化设计，在保证流体获得足够动能的同时降低入口冲击损失，叶轮的前后盖板外边缘做了倒角处理，方便后续与泵体密封环的装配配合，轮毂位置的厚度经过强度校核，可满足额定转速下的扭矩传递要求。整个模型的所有特征均保留了完整的参数化建模历史，可根据不同的流量、扬程参数需求快速调整叶轮直径、叶片数量、流道宽度等核心尺寸，适配不同规格的离心泵产品设计需求，模型的几何公差、装配基准都严格遵循泵类产品的设计规范，可直接用于后续的工程图生成、流体仿真分析以及数控加工编程环节。
