外六角台阶轴肩螺栓紧固件结构设计

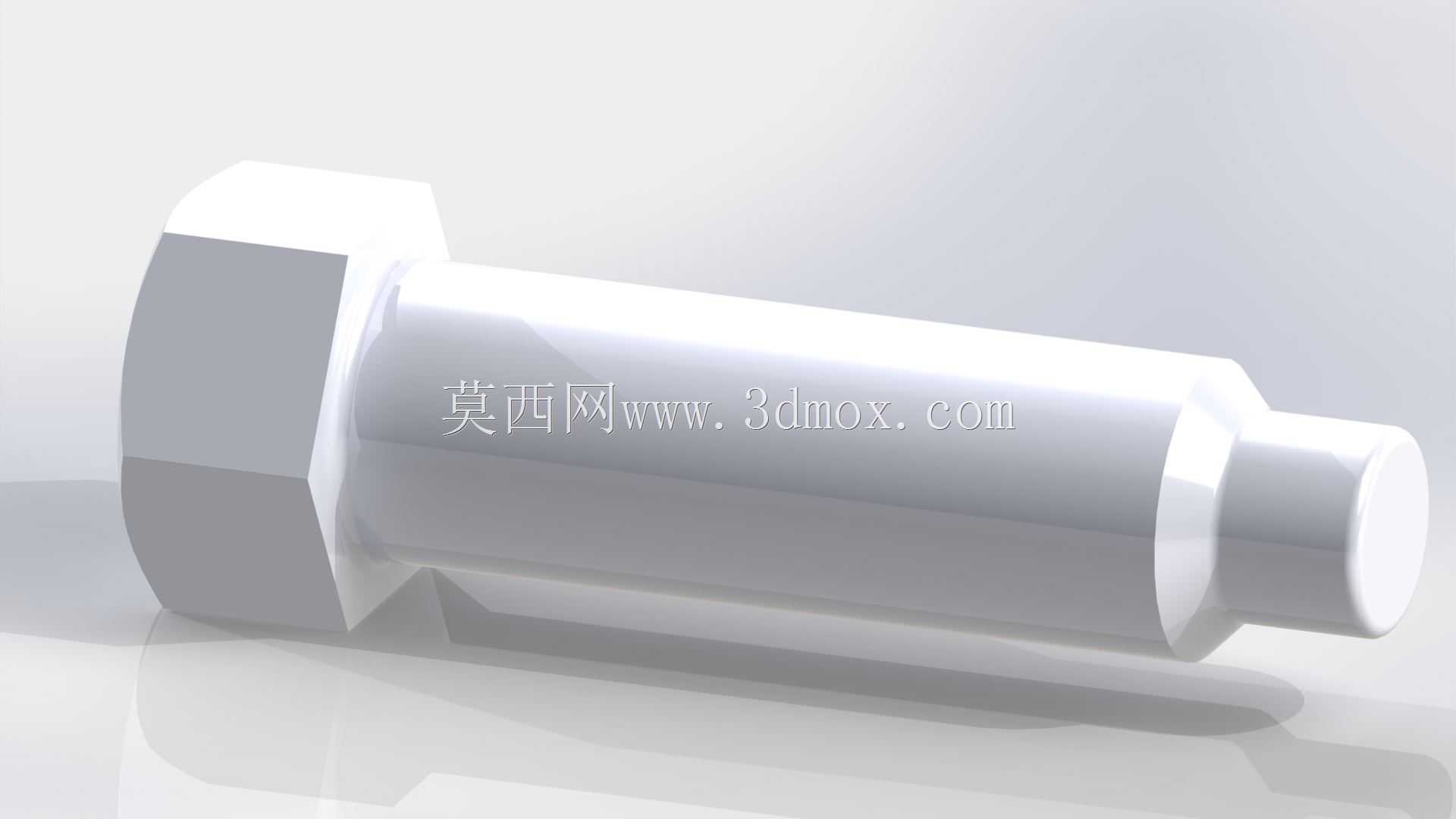

　　这类带轴肩的外六角台阶螺栓，在工装夹具定位、液压阀块集成安装、自动化输送线导轨副固定场景里应用十分普遍，和普通全螺纹外六角螺栓不同，它的光杆轴肩段承担核心定位功能，螺纹段仅负责提供锁紧预紧力，能避免普通螺栓锁紧时螺纹副间隙带来的定位偏移问题。从结构设计逻辑来看，头部采用标准外六角构型，匹配常规开口扳手、套筒扳手的拧紧作业空间，头部下端面与轴肩段做了精准的垂直度公差控制，安装时该端面直接贴合被连接件的安装基准面，能保证锁紧后轴肩段与安装孔的同轴度，不会出现偏载导致的连接松动。中间的光杆轴肩段直径大于螺纹段公称直径，装配时轴肩段与被连接件的安装孔采用H7/h6的小间隙配合，既能实现快速穿装，又能限制两个被连接件之间的径向错位，

　　在需要反复拆装的工装工位上，这种结构能大幅减少每次拆装后的对位调整时间，比普通螺栓配定位销的组合结构少一道销孔加工工序，降低零件加工成本。靠近末端的螺纹段长度经过精准核算，锁紧后螺纹末端露出螺母2-3个螺距，既保证足够的螺纹啮合强度，又不会因为螺纹过长干涉设备内部其他运动部件。轴肩与螺纹段的过渡位置设计了退刀槽结构，避免螺纹加工时在台阶根部产生应力集中，同时退刀槽的宽度能容纳平垫圈或者防松垫圈的安装空间，适配不同防松需求的安装场景。从安装边界来看，这类螺栓的头部对边尺寸、头部高度都符合常规外六角紧固件的安装空间要求，设计安装位时，扳手操作空间预留量和同规格普通外六角螺栓一致，不需要额外扩大操作避让空间；

　　轴肩段的长度根据被连接件的总厚度做匹配设计，安装时轴肩段完全贯穿两个被连接件的安装孔，末端螺纹段伸出长度刚好满足螺母锁紧的啮合要求，不会出现轴肩过短导致定位失效、或者轴肩过长导致螺母无法贴合锁紧面的问题。在实际设备运行中，这类螺栓的轴肩段能承受一定的径向剪切力，在有横向载荷的连接位置，不需要额外加装定位销就能抵抗横向载荷带来的连接错位，适合用在自动化设备的模组连接、机床附件的固定、液压管路接头的安装等场景，相比普通螺栓加定位销的连接方案，零件数量更少，装配工序更简单，后期维护拆装的效率也更高。设计这类零件的三维模型时，需要重点管控几个关键公差的建模基准：头部下端面作为轴向尺寸的基准面，轴肩段的圆柱面作为径向同轴度的基准，

　　螺纹段的轴线与轴肩段轴线的同轴度偏差需要控制在0.02mm以内，避免安装时出现卡滞；头部六角的倒角、轴肩末端的导入倒角都做了合理的角度设计，导入倒角采用15度斜角，既能引导零件顺利穿入安装孔，又不会因为倒角过大减少轴肩段的有效配合长度。另外，这类螺栓的表面处理通常采用发黑或者镀锌工艺，模型里的表面质感也对应了常规五金紧固件的金属哑光效果，在做设备整体装配仿真时，能直观呈现紧固件的安装状态，检查是否存在装配干涉、扳手操作空间不足等问题，提前在设计阶段规避现场安装时可能出现的各类问题。在输送线的导轨固定场景中，这类台阶螺栓的轴肩段能精准卡入导轨的安装长槽内，锁紧时不会因为螺栓转动带动导轨移位，保证导轨的直线度安装精度；在工装夹具的定位连接中，轴肩段直接作为定位销使用，一次穿装就能同时完成连接和定位，大幅提升工装的装配效率。
