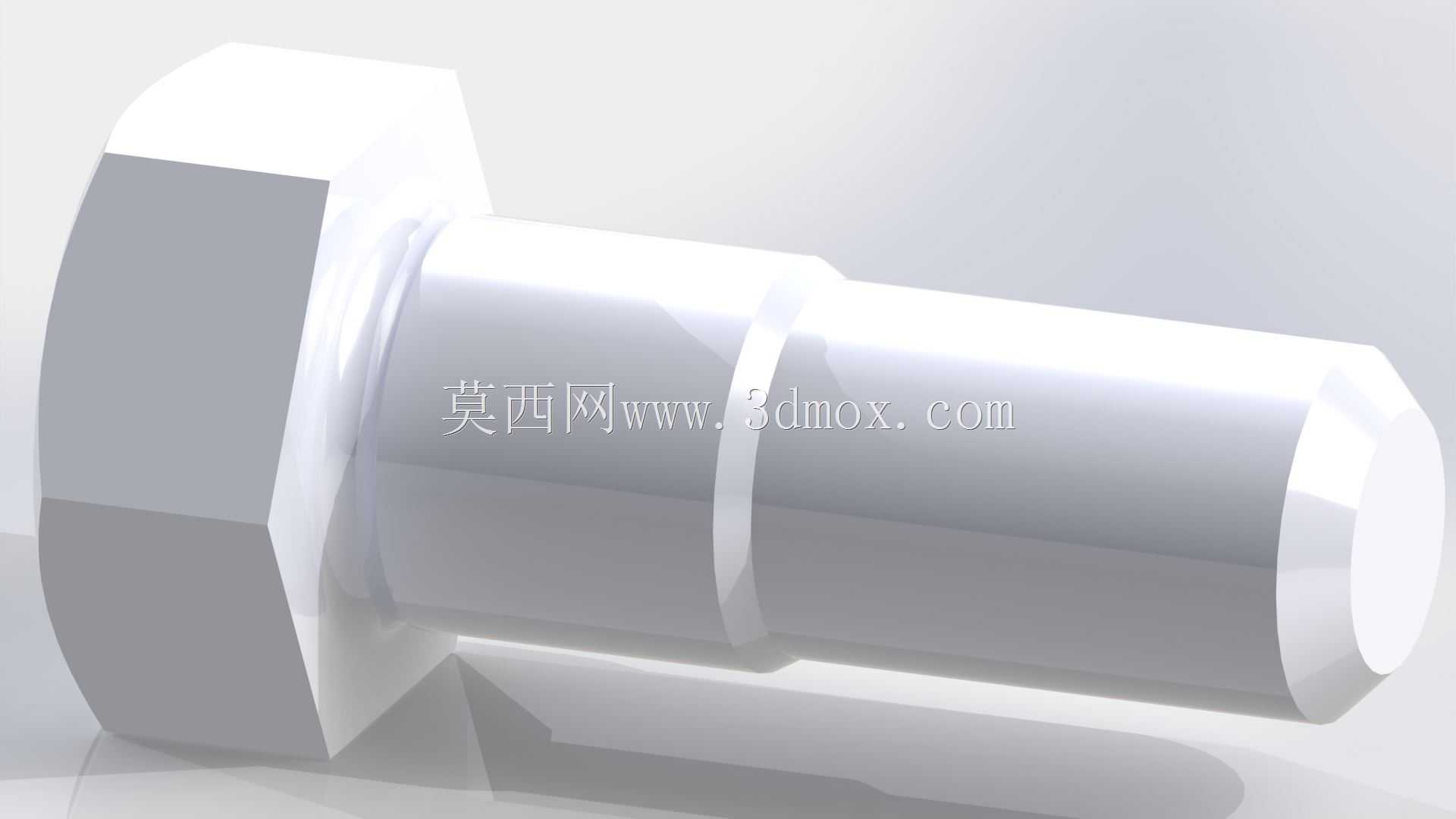

外六角带轴肩阶梯轴连接紧固件结构设计

　　在各类机械装配场景中，这类带外六角头部的阶梯轴式紧固件，常被用于需要同时实现轴向定位与周向防转的连接工位，区别于普通全螺纹螺栓，它的光轴阶梯段能承担更稳定的径向定位作用，避免螺纹配合带来的间隙晃动问题。从实际应用来看，这类零件常见于工装夹具的定位连接、小型传动机构的轴端固定、钣金机架的预装定位环节，装配时通过外六角头部施加扭矩，能让轴肩端面紧密贴合被连接件表面，实现可靠的轴向压紧，光轴段穿过被连接件的预制孔后，可通过端部卡簧、销孔或者螺纹段完成锁紧，相比普通螺栓，它的阶梯结构能适配不同孔径的安装孔位，减少装配时的同轴度调整工作量。

　　设计这类零件时，首先要明确安装边界的约束条件：外六角头部的对边尺寸需要匹配常用扳手的夹持规格，保证现场装配时不需要定制专用工具就能完成拧紧操作；头部与第一阶轴段衔接的轴肩位置，需要做合理的圆角过渡，避免应力集中导致的头部断裂问题，圆角半径不能过大，否则会导致轴肩无法完全贴合被连接件表面，留下装配间隙。阶梯轴的各段直径差需要根据受力情况设定，受剪切力较大的区段直径要适当放大，靠近端部的区段可根据锁紧件的尺寸做收窄处理，各段轴的同轴度公差需要控制在合理范围，避免穿装时出现卡滞，尤其是穿过多层叠装被连接件的时候，同轴度偏差过大会直接导致装配失败。

　　从外形尺寸的匹配逻辑来看，轴肩的厚度需要根据压紧力的大小核算，太薄的轴肩在承受较大拧紧扭矩时会出现变形，无法持续提供足够的压紧力；光轴段的表面粗糙度要控制在合理区间，既要保证穿装时的顺滑度，也要避免表面过于光滑导致配合面摩擦力不足，出现周向窜动。外六角头部的厚度要满足扳手夹持的深度要求，过薄的头部在施加较大扭矩时容易出现棱角崩损，导致后续拆卸维护困难。端部的结构设计可以根据实际使用场景调整，比如需要穿开口销防松的场景要在端部预制径向销孔，需要螺母锁紧的场景要在端部加工足够长度的螺纹段，需要卡簧定位的场景要在对应位置加工卡簧槽，所有结构的尺寸都要和对应的标准件匹配，避免出现无法采购配套锁紧件的问题。

　　在实际选型使用时，要注意这类紧固件的受力方向，它主要承受轴向的压紧力和径向的剪切力，不适合承受较大的交变弯曲载荷，否则阶梯过渡位置容易出现疲劳断裂。装配前要检查被连接件安装孔的倒角情况，孔端没有倒角的话，安装时轴肩位置容易被孔边的毛刺刮伤，影响贴合精度；拧紧时的扭矩要控制在材料屈服强度对应的合理区间，不能因为追求压紧力而过度拧紧，导致轴肩变形或者六角头部滑棱。对于有防腐要求的使用场景，这类零件可以根据工况选择不同的表面处理方式，比如普通室内环境用发黑处理即可，户外潮湿环境可以选择镀锌或者达克罗处理，避免锈蚀导致后期拆卸困难。

　　建模过程中，要重点关注各阶梯段的过渡特征，不能为了建模省事直接做直角衔接，必须按照工艺要求添加合理的圆角或者退刀槽，轴段上如果有螺纹或者卡簧槽，槽的位置和宽度要严格对应标准件的尺寸，槽边的倒角也要符合加工工艺要求，避免加工时出现崩刀问题。外六角头部的倒角要均匀，既可以去除加工毛刺，也能在装配时起到导向作用，方便零件快速对准安装孔。整个零件的基准要选择轴肩端面和轴的中心轴线，所有形位公差都要围绕这个基准设定，保证加工完成后的零件能满足装配精度要求，不会出现头部歪斜、轴段不同轴导致的装配问题。
